10.3.3 Débit volumique minimal
En mode de chauffage sans ballon tampon, nous conseillons de
laisser un ou plusieurs circuits de chauffage ouverts dans le sys-
tème de chauffage. Le ou les circuits de chauffage ouverts doivent
être installés dans la pièce pilote (séjour ou salle de bains). La ré-
gulation pièce par pièce individuelle doit être effectuée à l'aide des
commande à distance FE 7 et FEK. Les autres pièces sont équipées
de vannes thermostatiques ou de thermostats. Une autre solution
est de placer une soupape de décharge sur le dernier répartiteur
du circuit de chauffage.
En mode de chauffage sans ballon tampon, vous devez veiller à
garantir le débit volumique minimum indiqué dans le tableau
suivant.
T
¼ … ›ä|ù¼
WPL 13 E
WPL 20 E
f Effectuez le réglage correct sur la vanne de décharge.
+|
¼
|
½ ê
¼ ®¼ ù|
¼
6 m
7 m
8 m
*basé sur les pompes Wilo et Grundfoss du commerce.
Remarque
Si vous installez un calorimètre, tenez compte du fait que
la plupart des calorimètres entraînent de fortes pertes de
charge et que pour cette raison, la taille du circulateur
doit être suffisamment grande.
10.4 Écoulement des condensats.
Un flexible est monté d'usine sur le bac de dégivrage pour per-
mettre l'écoulement des condensats. Le flexible débouche à proxi-
mité de l'ouverture pratiquée dans la plaque de fond, sur le côté
droit du groupe frigorifique.
Endommagements de l'appareil et pollution de l'envi-
ronnement
Veillez à ne pas plier le tuyau. Posez le flexible en pré-
voyant une pente.
f Après la pose du tuyau, vérifiez que les condensats peuvent
s'écouler correctement. Versez lentement environ 10 l d'eau
dans le bac de dégivrage. L'eau doit s'écouler du bac de dé-
givrage sans aucun reste. Le débit d'évacuation maximum du
condensat est de 6 l/min.
Utilisez une pompe de relevage de condensats si la pente est trop
faible. Tenez compte de la hauteur manométrique du contexte
architectural.
Montage extérieur
f Faites sortir le flexible de l'appareil vers le bas. Vous pouvez
faire passer également le tuyau à condensat à gauche par
l'ouverture pratiquée dans la paroi latérale pour le sortir de
l'appareil.
’ qT< | ê›
½ê
ù
ê
¼
ê ê |ù
1,0 m³/h
1,2 m³/h
+|
¼
|
½ ê
¼ … ½é
Öù¼
ù| |
¼ ®¼ ®½›ä| Ö¼
®¼ ®½›ä| Ö¼
4,5 m
5,5 m
6 m
f Faites évacuer l'eau de condensat dans une bouche d'évacua-
tion ou laissez-la s'infiltrer dans de gros graviers. Veillez à
une pose hors gel.
Montage intérieur
f Faites évacuer l'eau de condensat dans une bouche d'évacua-
tion. Dans ce cas, vous pouvez faire passer le tuyau par une
ouverture pratiquée dans la tôle de fond et dans le cadre et
le faire sortir de l'appareil par la droite en dégageant l'ou-
verture dans la partie inférieure de la paroi latérale.
10.5 2. Générateur de chaleur
Dans les systèmes bivalents, la pompe à chaleur doit toujours être
intégrée au retour du 2ème générateur de chaleur (chaudière à
fuel par ex.).
10.6 Raccordement électrique
Remarque
Observez les instructions d'utilisation et d'installation du
gestionnaire de la pompe à chaleur
Les travaux de raccordement doivent être réalisés conformément
à ces instructions et par un installateur agréé.
Il faut posséder l'autorisation de raccordement de l'appareil dé-
cernée par la société de distribution électrique compétente.
f Respectez les indications du chapitre du chapitre Préparation
de l'installation électrique.

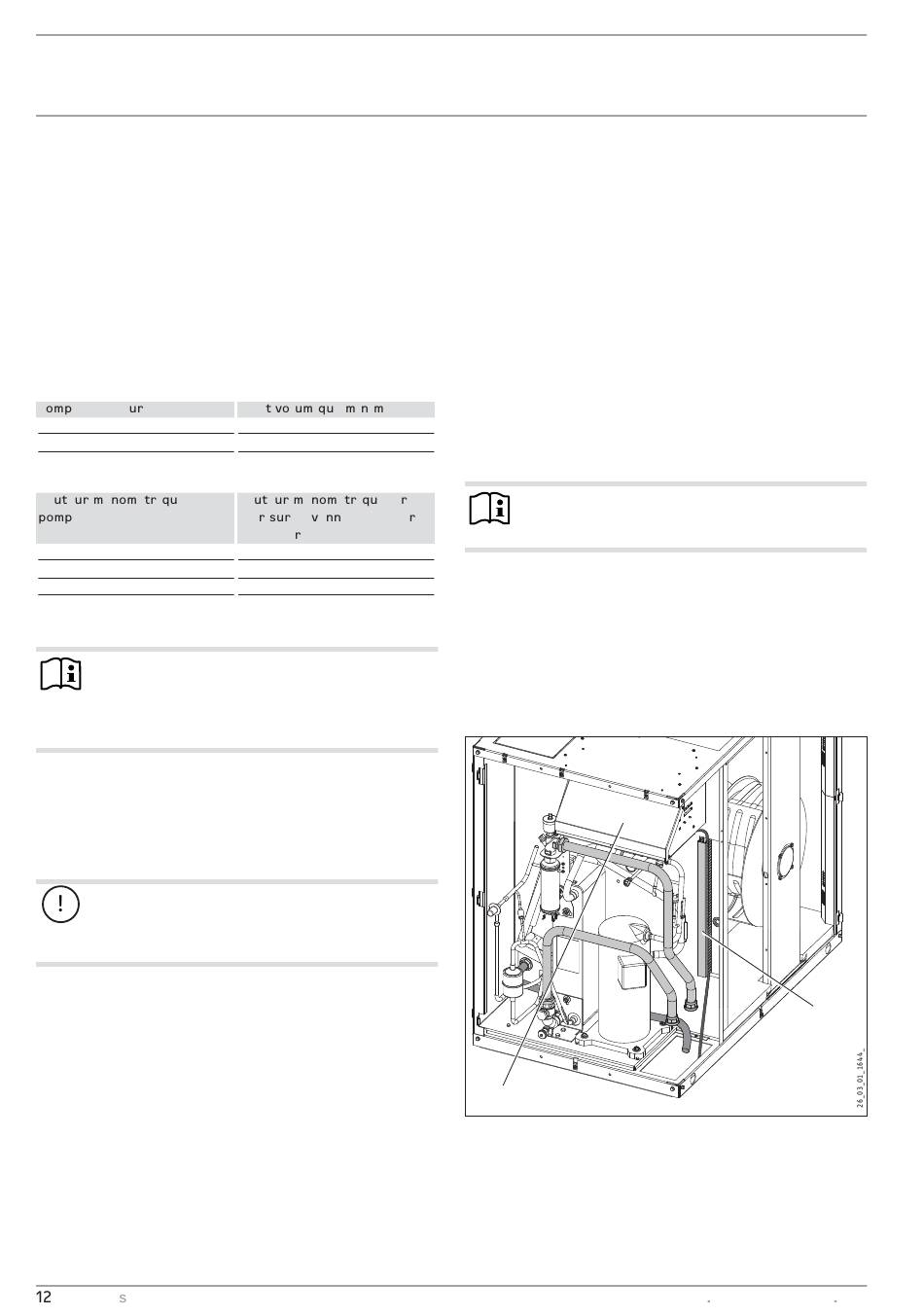

Le bornier de raccordement se situe dans le coffret électrique de
l'appareil.
2
1 Goulotte de câbles
2 Boîtier électrique
f Sortez le coffret électrique vers l'avant hors du boîtier pour
réaliser l'installation.
f Pour les raccordements, il convient d'utiliser des câbles
conformes à la réglementation.
f Contrôlez le bon fonctionnement des dispositifs anti-traction.
1
