10. Montage
10.1 Transport
f Pendant le transport, veillez au centre de gravité de
l'appareil.
Le centre de gravité se trouve au niveau des compresseurs.
- Des sangles facilitant le transport de l'appareil de base peu-
vent être accrochées à n'importe quel endroit du châssis.
f Protégez l'appareil des chocs violents durant le transport.
- Si vous inclinez l'appareil pendant le transport, ceci doit être
bref et être effectué uniquement sur l'un des côtés longitu-
dinaux.
Plus l'appareil reste incliné longtemps, plus l'huile du fluide
frigorigène se répand dans le système. Pour cette raison,
patientez environ 30 minutes avant de mettre l'appareil en
service si vous l'avez incliné.
10.2 Mise en place
10.2.1 Généralités
f Dévissez sur le cadre de l'appareil de base les 12 vis de fixa-
tion et rangez-les.
Deux ou quatre vis servant à la
fixation du capot sont placées en haut dans le cadre. Pour
la fixation des parois latérales,une vis par paroi est placée
dans la partie inférieure du cadre (voir également le chapitre
Montage des pièces d'habillage).
Remarque
Ne montez les pièces d'habillage qu'après avoir réalisé
les raccordements électrique et hydraulique.

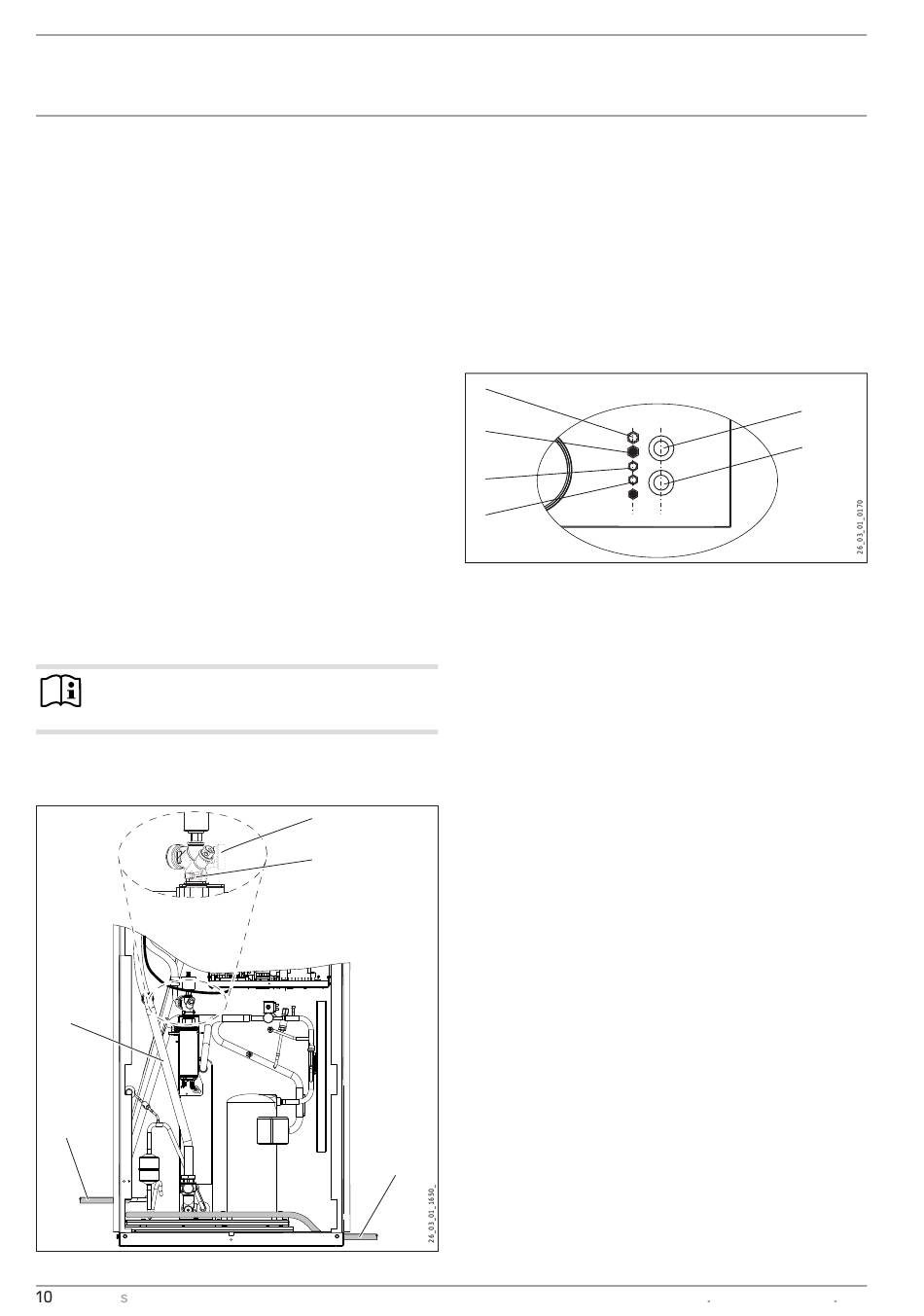

10.2.2 Montage intérieur
f Placez l'appareil de base sur le sol préparé.
4
3
1 Manchon de raccordement
’ qT< | ê›
2 Écrou d'accouplement
3 Coude de tuyau du circuit de retour du chauffage
4 Flexible d'écoulement de condensats
f Desserrez l'écrou d'accouplement du circuit de départ du
chauffage.
f Tournez le manchon de raccordement sur 145° environ.
f Resserrez l'écrou d'accouplement.
f Montez le coude de tuyau du circuit de retour du chauffage
(fait partie de Accessoires montage intérieur).
f Faites ressortir le tuyau à condensat à droite ou à gauche de
l'appareil selon votre choix.
1
2
3
4
1 Câble de raccordement secteur de l'appareil
2 Câble de raccordement secteur de la résistance électrique
d'appoint/de secours
3 Câble de raccordement circuit de commande
4 Câble de bus
5 Départ chauffage
6 Retour chauffage
f Placez le capot sur l'appareil et fixez-le en place à l'aide de
deux vis.
f Découpez les passages de tuyaux de l'installation hydrau-
lique dans le capot de recouvrement.
f Introduisez vers l'intérieur les tuyaux de l'installation hy-
draulique dans le recouvrement.
f Introduisez par le haut les câbles électriques dans l'appareil
1
par les passages de câbles avec des dispositifs anti-traction
(raccords vissés Pg).
2
Les raccords vissés Pg ouverts servent au passage des : Rac-
cordement secteur de l'appareil, du capot de recouvrement
et du câble de bus.
10.2.3 Mise en place
f Tenez compte de la direction de la sortie d'air.
f Placez l'appareil de base sur le sol préparé.
3
5
6
