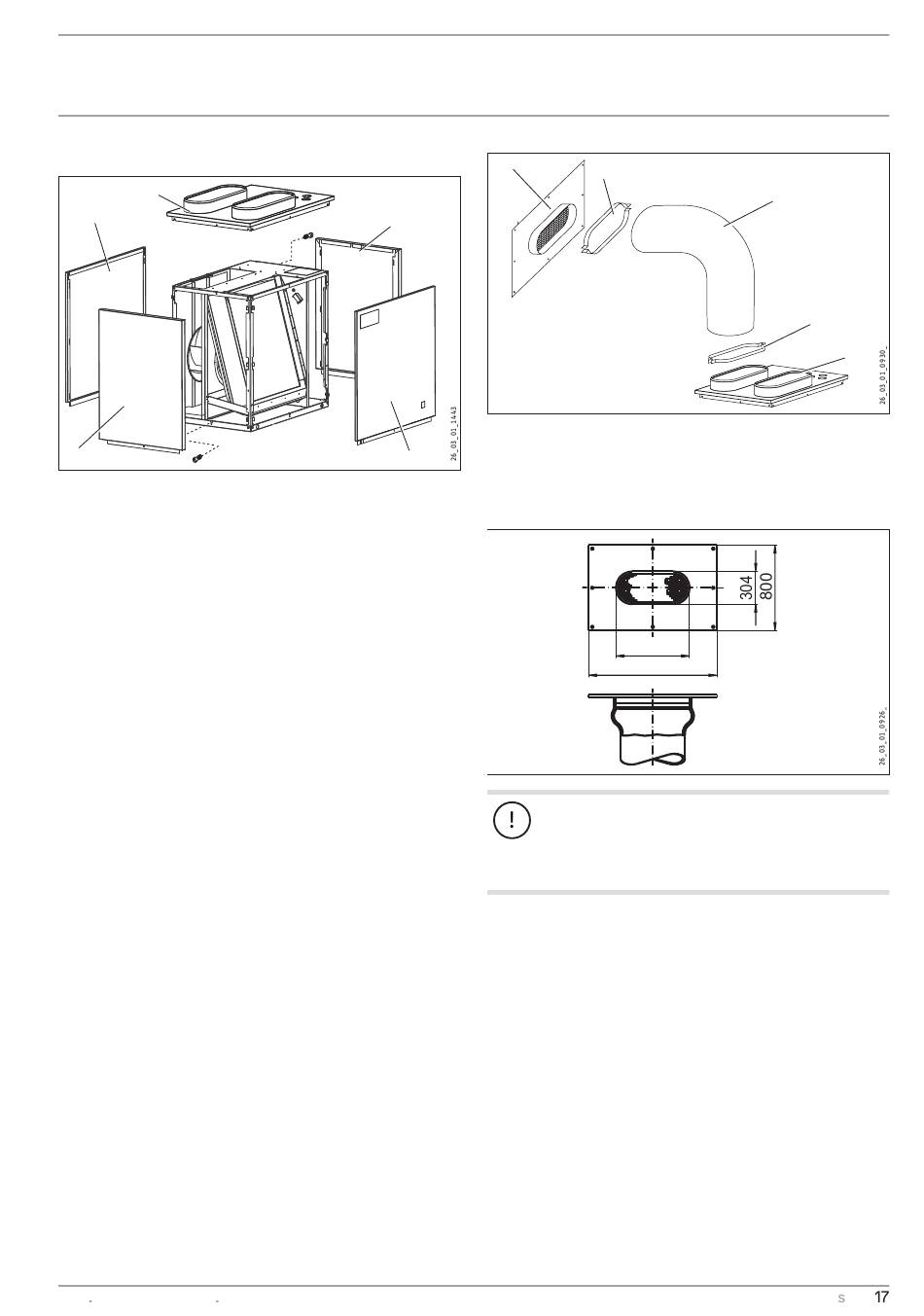

Montage des pièces d'habillage
2
1
4
1 Paroi latérale
2 Capot
3 Paroi avant
4 Paroi arrière
f Placez le capot sur l'appareil et fixez-le en place à l'aide de
deux vis.
f Dans les crochets de l'appareil de base, accrochez les parois
latérales, la porte avant et la porte arrière. Ensuite, fixez-les
en place à l'aide d'une vis chacun.
f Collez la plaque signalétique fournie sur le devant, en haut
et de manière bien visible, sur la paroi latérale droite ou
gauche de l'appareil.
10.8 Pose des gaines d'air
Vous pouvez rallonger la gaine d'air au moyen des spirales tour-
nant vers l'intérieur. Le chevauchement doit être de 30 cm environ.
La longueur totale des gaines côtés aspiration et évacuation ne
doit pas excéder 8 m.
N'intégrez pas plus de quatre coudes à 90°. Le rayon des coudes
doit être au moins égal à 600 mm (calculé par rapport au milieu
de la gaine).
f Utilisez un couteau bien coupant pour les découpes. Les
spirales de fil peuvent être coupées avec une pince coupante
diagonale.
f Fixez la gaine d'air tous les 1 mètres. Elle pendrait sinon en
raison de sa souplesse.
f Adaptez la forme des extrémités des gaines d'air aux man-
chons de raccordement ovales sur le recouvrement et aux
plaques de raccordement de flexible. Les plaques de raccor-
dement de flexible sont disponibles en accessoires.
qqq Z`.
<é<`VHC HB
1
3
1 plaque de raccordement de flexible
2 Collier de flexible (ovale)
1
3 Gaine d'air
4 Capot
Cotes de la plaque de raccordement de flexible
Endommagements de l'appareil et pollution de l'envi-
ronnement
Recouvrez toujours les ouvertures donnant sur l'extérieur
d'une grille métallique. Fixez les gaines pour qu'elles ne
glissent pas.
2
3
2
4
