Défaillances
8.3 Tubulure Hydraulique
8.3
Tubulure Hydraulique
7

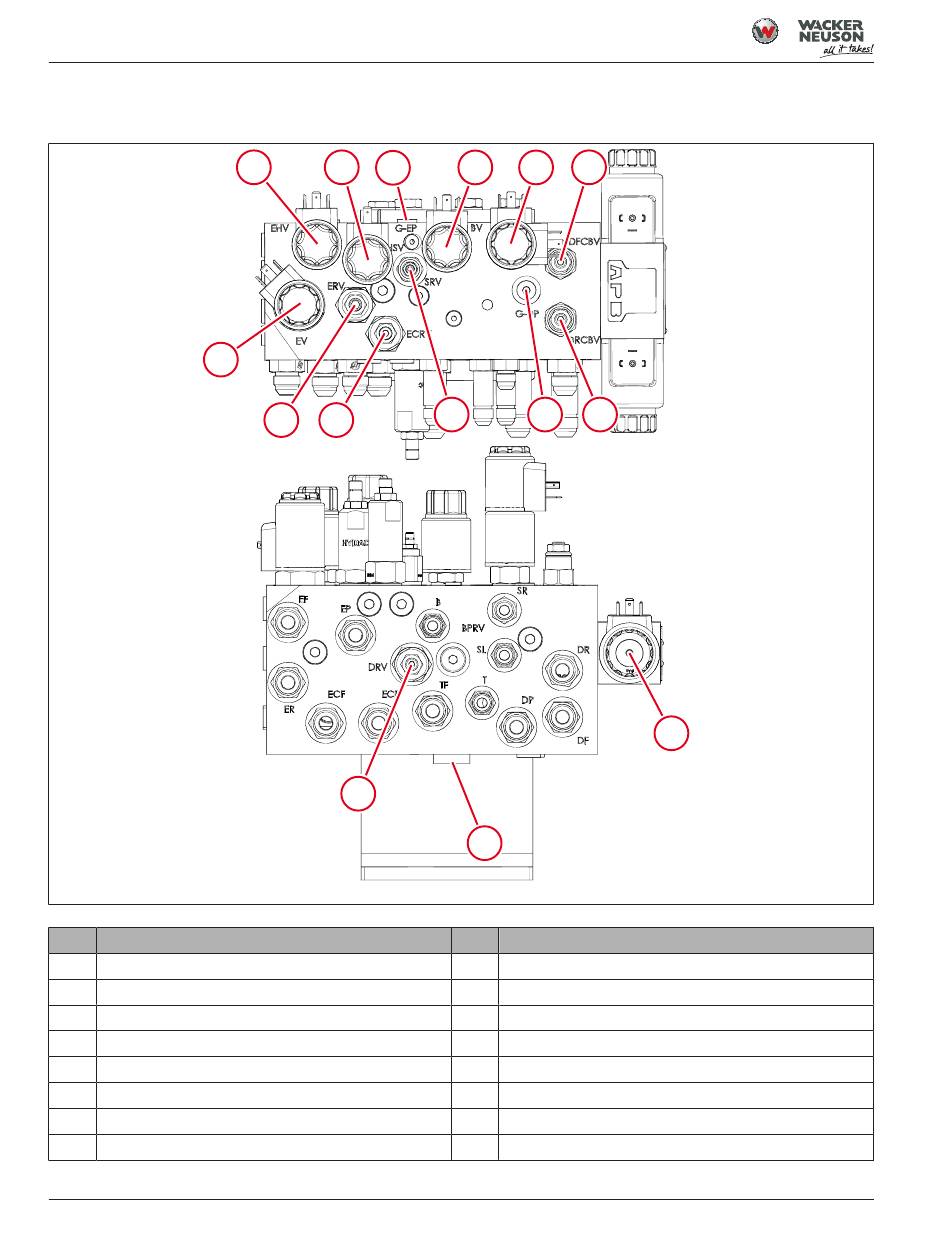

Fig. 94: Manifold hydraulique
Réf.
1
Soupape haute d'excitatrice
2
Soupape de déplacement rapide
3
Emplacement de port de test d'excitatrice
4
Soupape de frein
5
Soupape de direction
6
Vanne d'équilibrage avant d'entraînement
7
Soupape basse d'excitatrice
8
Soupape de décharge d'excitatrice
172
1
2
3
8
9
13
Description
4
5
6
10
11
12
14
Réf.
9
Soupape de décharge centrale d'excitatrice
10
Soupape de décharge de direction
11
Emplacement de port de test d'entraînement
12
Vanne d'équilibrage arrière d'entraînement
13
Soupape de décharge d'entraînement
14
Soupape de dérivation de direction
15
Soupape d'entraînement
—
—
Notice d'utilisation | RTLx-SC3 | 5100061327 | 09/2022 | [fr]
15
Description
