Manuel de mise en service
6.1 Montage en zone explosible
La tête de sonde a été conçue pour être installée en zone Ex. Elle doit être installée conformément au schéma de
montage en zone explosible (3000272).
Avant l'installation, vérifier que les marquages de zone Ex de la sonde correspondent au groupe de gaz, à la classe T,
à la zone ou à la division dans laquelle elle est installée. Consulter la norme IEC 60079-14 pour plus d'informations
sur les responsabilités de l'utilisateur concernant l'utilisation ou l'installation de produits dans des atmosphères
explosibles.
AVIS
Lors de l'installation de la sonde sur le site, l'utilisateur doit mettre à disposition à l'emplacement de montage
de la tête de sonde la protection du câble à fibre optique contre la traction.
6.2 Compatibilité entre le process et la tête de sonde
Avant le montage, l'utilisateur doit vérifier que les valeurs nominales de pression et de température de la tête de
sonde, ainsi que les matériaux à partir desquels la tête de sonde est fabriquée, sont compatibles avec le process dans
lequel elle est insérée.
La tête de sonde doit être montée en utilisant des techniques d'étanchéité (p. ex. raccords à compression) appropriées
et typiques pour la cuve ou la conduite.
AVERTISSEMENT
Si la tête de sonde doit être montée dans un process à haute température ou à haute pression, des précautions
de sécurité supplémentaires doivent être prises pour éviter d'endommager l'équipement ou de compromettre
la sécurité.
18

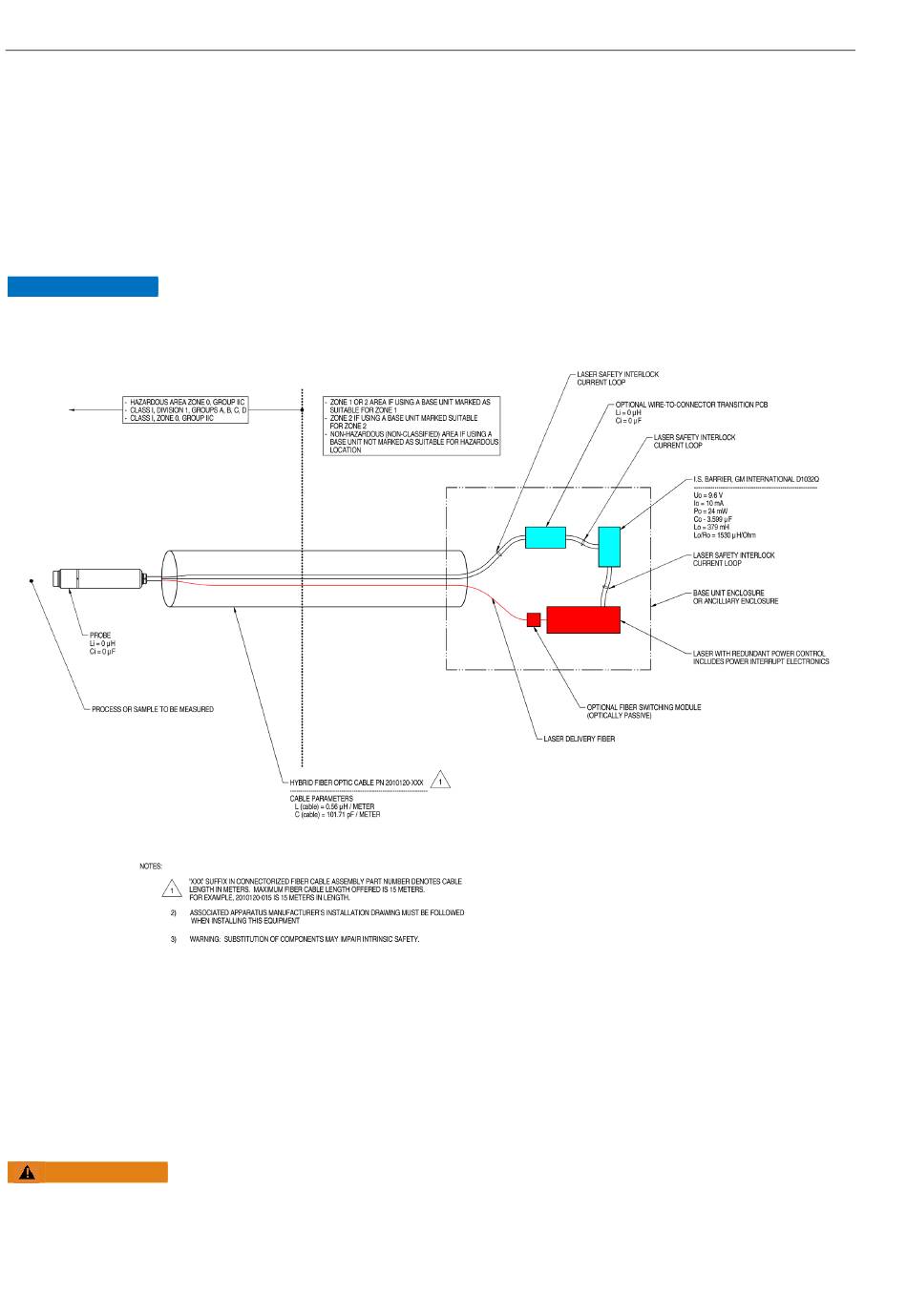

Figure 12. Rxn-20 – Schéma de montage en zone Ex (3000272 version X2)
Sonde de spectroscopie Raman Rxn-20
Endress+Hauser
A0050249
