Sonde de spectroscopie Raman Rxn-20
3.3.2 Sonde Rxn-20 avec adaptateur de lentille et tube de lentille
La sonde Rxn-20 et la lentille sans contact peuvent être complétées par un accessoire de tube de lentille purgeable
ou non purgeable conçu pour permettre un faible débit d'un gaz approprié afin d'éviter que le produit n'obscurcisse
la lentille de la sonde. L' a ccessoire de lentille purgeable permet d'interfacer la sonde Rxn-20 avec une coucheuse ou
d'autres process par batch où il est nécessaire de maintenir la propreté de la lentille. L' a ccessoire de tube de lentille
non purgeable est compatible avec la chambre à échantillon, ce qui facilite l'analyse dans les applications de
laboratoire.
3.3.3 Sonde Rxn-20 avec adaptateur de lentille et optique à immersion
L'adaptateur de lentille Rxn-20 peut également être complété en option par une optique à immersion, qui permet un
contact direct de l'échantillon avec les boues et les solides (in situ ou hors ligne).
Endress+Hauser

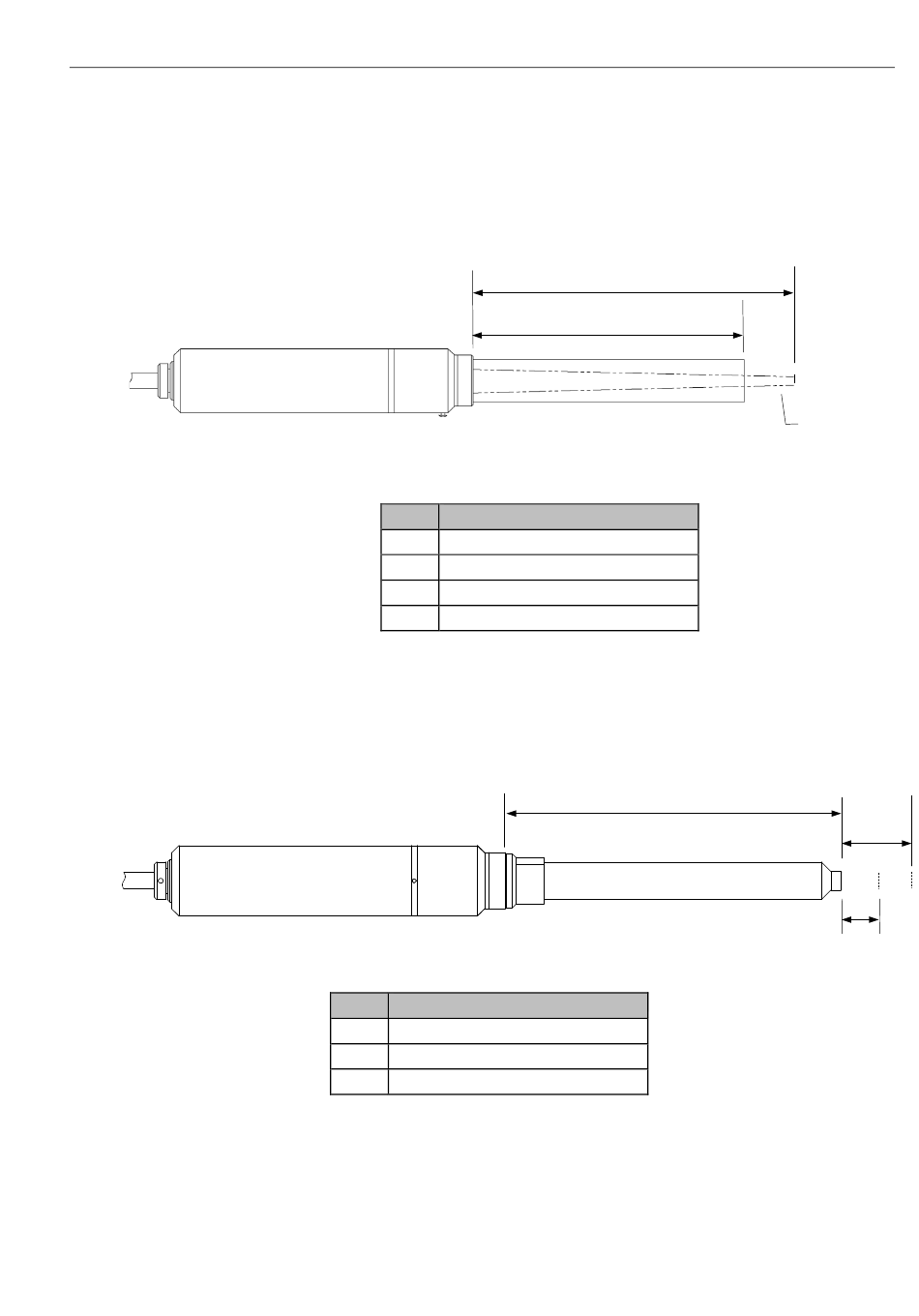

Figure 9. Sonde Rxn-20 avec adaptateur de lentille et tube de lentille non purgeable
Pos.
1
2
3
4
Figure 10. Sonde Rxn-20 avec adaptateur de lentille et optique à immersion
Pos. Description
1 Longueur de l'optique à immersion
2 Distance de fonctionnement
3 Position focale optimale
1
2
Description
Longueur focale
Longueur du tube de lentille
Taille de spot
Cône de collecte
Manuel de mise en service
3
4
A0048997
1
A0048998
2
3
