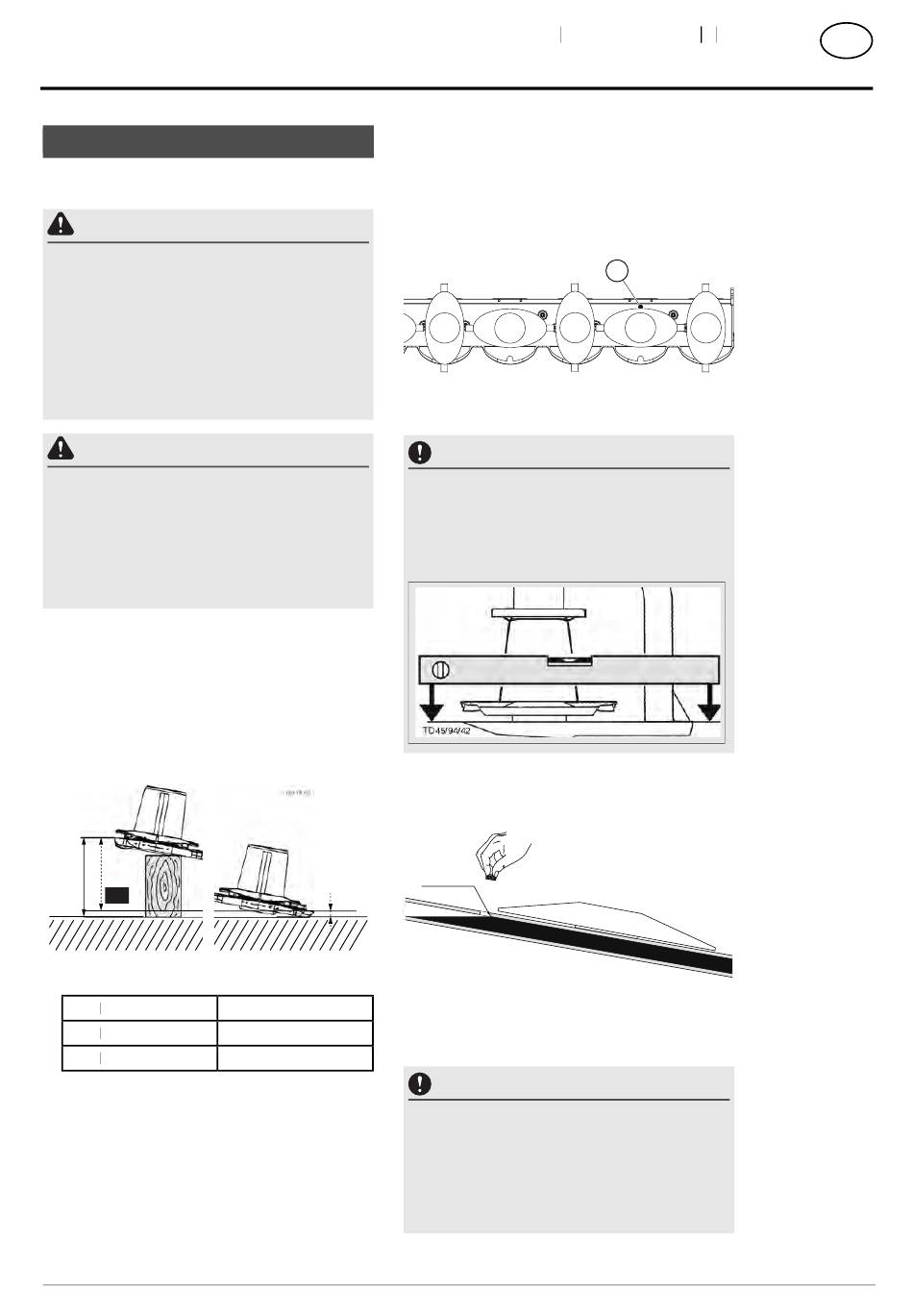

contrôle du niveau d'huile dans le lamier
• Le niveau d'huile (en condition d'utilisation normale),
est à réajuster si nécessaire ou vidanger annuellement.
dANGeR
danger de mort - Si une autre personne démarre le
tracteur ou démarre la prise de force pendant que
vous êtes occupé aux opérations d'entretien.
•
Arrêter le moteur et retirer la clé de contact
avant de procéder aux travaux de mainte-
nance et de réparation.
•
Attendez que les assiettes de la faucheuse
soient arrêtés
dANGeR
danger de mort - lors du basculement ou déplacement
de la machine
•
Avant les travaux de maintenance et de
réparation, stationner la machine sur une
surface plane et stabilisée.
•
Freiner la machine
1. lever la barre de coupe d'un coté (x3) et la
caler.
X3 = X2 + X1
X1 = cote du sol à la bordure supérieure du lamier
X2 = cote de la bordure supérieure du lamier côté gauche
à la bordure supérieure du lamier droit
X3
X2
NOvA
v
vA
cAT 302:
NOvA
v
vA
cAT 352:
NOvA
vA
v
cAT 402:
• Le côté sur lequel se trouve le bouchon de
remplissage doit rester au sol.
•Lever l'autre extrémité du lamier de (X3) et le caler
correctement avec des cales appropriées.
• La largeur de la barre de coupe doit être exactement
en position horizontale.
2000-DE WARTUNG_3784
X1
X2 = 300 mm
X2 = 300 mm
X2 = 250 mm
EntrEtiEn
En
E
2. laisser le lamier environ 15min dans cette
position.
• Ce temps est nécessaire afin que l'huile puisse
descendre dans le fond du carter.
3.
dévisser le bouchon de remplissage (63).
4. contrôle du niveau de l'huile
RemARQue
dommages matériels - dus à trop ou trop peu d'huile.
•
Le temps passé depuis le calage du lamier
La largeur de la barre de coupe doit être
exactement en position horizontale (voir
photo)
Mesurer le niveau d'huile par l'orifice (63).
Le niveau d'huile est correct lorsqu'il est au niveau du trou
de remplissage (63) (OIL LEVEL).
OIL LEVEL
TD17/99/10
5. Ajout d'huile
Réajustement du niveau d'huile.
RemARQue
dommages matériels - dus à trop ou trop peu d'huile.
Trop d'huile entraîne une surchauffe du lamier.
un manque d'huile réduit l'efficacité du graissage
dans le lamier.
•
Soyez précis lors du remplissage d'huile!
- 49 -
Et maintE
t maint
t maintE
E
Enanc
nanc
63
OIL LEVEL
TD 17-99-13
TD 17-99-13
