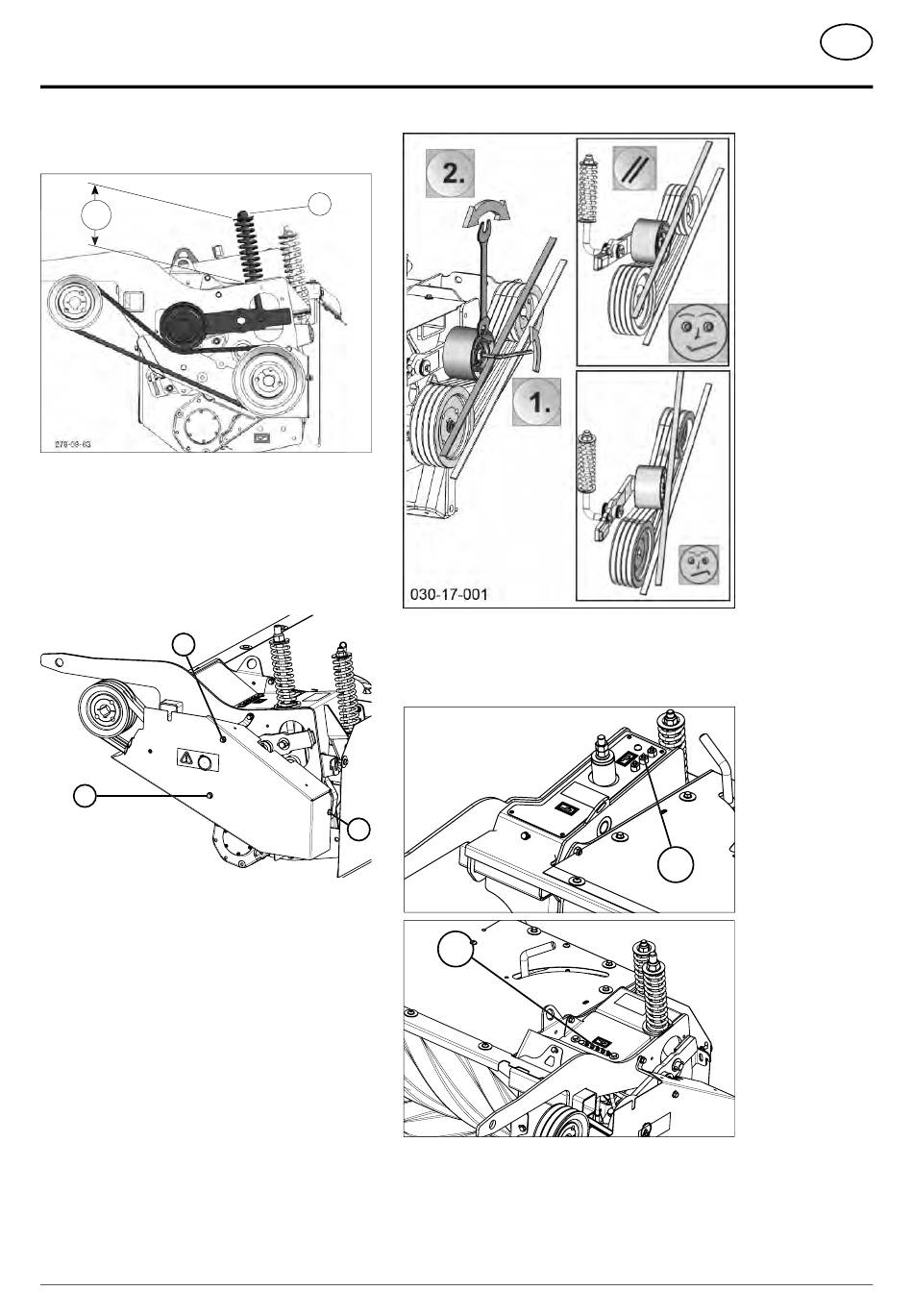

Modification de la tension de courroie:
• Réglage par la vis (D)
X
Remplacement des courroies:
Lorsque la courroie d'entraînement présente des dégra-
dations ou des marques d'usure, il convient de la changer.
(Attention: toujours changer toutes les courroies!)
• Déposer le carter. Dévisser pour cela les vis (12 à 14),
voir schéma.
13
12
224-16-13
• Détendre les courroies. La clé de changement rapide
des couteaux permet de bloquer le galet tendeur afin
de libérer les courroies
• Remplacer les courroies
• Libérer le galet tendeur afin de retendre les courroies.
• Remonter et fixer le carter avec les vis (12 à 14, voir
schéma ci-dessus).
vérifiez la course du galet tendeur
Vérifiez la course du galet tendeur après la première
utilisation et après chaque démontage de l'entraînement.
Le galet de tension doit être parallèle aux courroies d'en-
traînement (voir schéma)
1900-FR_WalzenauFbeReiteR_3783
Conditionneur à rouleaux
FR
Graissage de l'entraînement:
(toutes les 50 heures) avec de la graisse
• SP 1
• SP 2
14
SP2
224-16-11
- 36 -
FR
SP1
