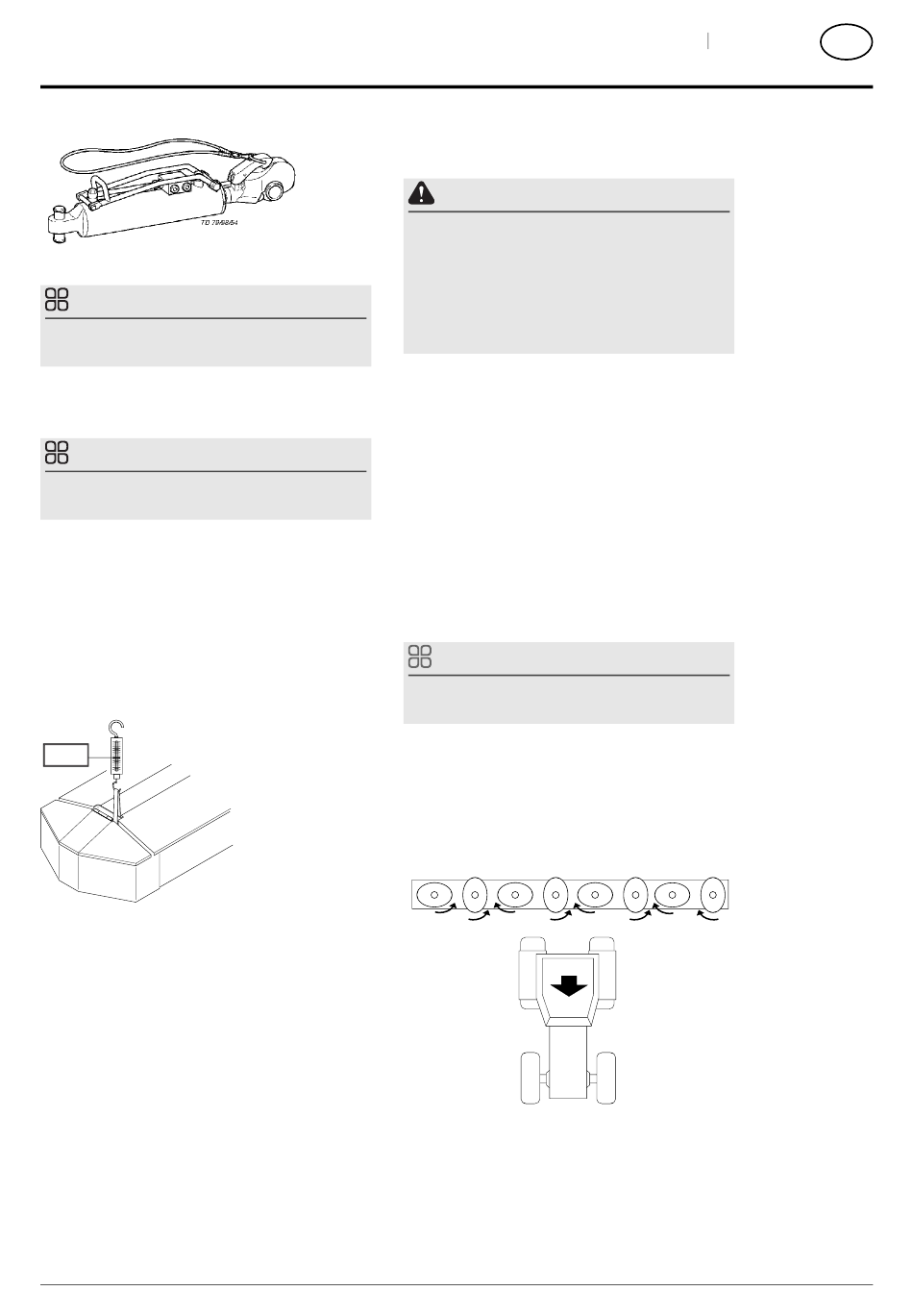

cONSeIl
Il est conseillé d'utiliser un 3ème point hydraulique
(commande double effet).
5. Réglage de la suspension hydraulique
cONSeIl
Le degré de salissure affecte le poids avec lequel le
tracteur appuie sur le sol.
1. Positionner le bras de relevage droit à la bonne hauteur
du sol Les deux flèches sont face à face. (voir "Attelage
de la machine au tracteur")
2. Mettre le distributeur hydraulique simple effet en position
flottante.
3. Vérifier la pression au sol:
en soulevant le lamier d'un côté. le poids au
sol de l'extérieur ou de l'intérieur du lamier
doit être d'environ 75kg.
75 kg
517-10-07
6. Réglage de l'allégement hydraulique
1. Positionner la vanne 3 voies vers le haut pour ouvrir le
circuit de réglage de la "Suspension hydraulique".
2. Manipuler le distributeur hydraulique double effet
3. Lire la pression au niveau du manomètre
Reprendre la manoeuvre du point 2 et 3 afin d'obtenir
la pression souhaitée.
4. Fermer la vanne 3 voies sur le bâti central (mettre en
position médiane)
- Pression de réglage d'usine:
Indication au manomètre
sur machine sans conditionneur
Sur machine avec conditionneur:
2000_FR-AnbAu_3784
7. Réglage de la hauteur du bras inférieur droit
par rapport au sol.
A AveRTISSemeNT
Risque de mort ou de blessure grave en cas de
pincement.
•
Restez en dehors de la zone de la machine
pendant le processus de réglage.
•
Faite sortir les personnes hors de la zone
de danger pendant le processus de réglage.
- Régler le bras inférieur droit
1. Mettre le distributeur simple effet du relevage de la
barre de coupe en position flottante.
2. Modifier la hauteur du relevage afin de faire
correspondre les deux flèches du vérin de
suspension.
Sur les NOVACAT 302, NOVACAT 352 et NOVACAT
402, ce réglage signifie une garde au sol d'environ
700 mm par rapport à l'axe du bras inférieur droit ;
8. Sélection du régime de la prise de force
- Adapter la vitesse de rotation de la prise de force sur
le tracteur.
cONSeIl
Un symbole apposé à côté du boîtier indique la vitesse
de rotation adaptée à la faucheuse à disques
9. vérification du sens de rotation
- Le sens de rotation de la prise de force est correct
lorsque les disques de coupe situés à chaque extrémité,
observés depuis l'avant de la machine, tournent vers
l'intérieur.
110 bar
145 - 150bar
- 15 -
AttelAge Au trA
u tr
u trA
504-12-01
FR
cteur
