Fonctionnement:
Le fourrage est posé directement après la coupe sur un
andain par le système de vis sans fin "CF" ou "Cross Flow"
(option pour A10).
utilisation de l'unité "cF"
L'unité de "CF" est entièrement automatique et ne nécessite
aucune commande.

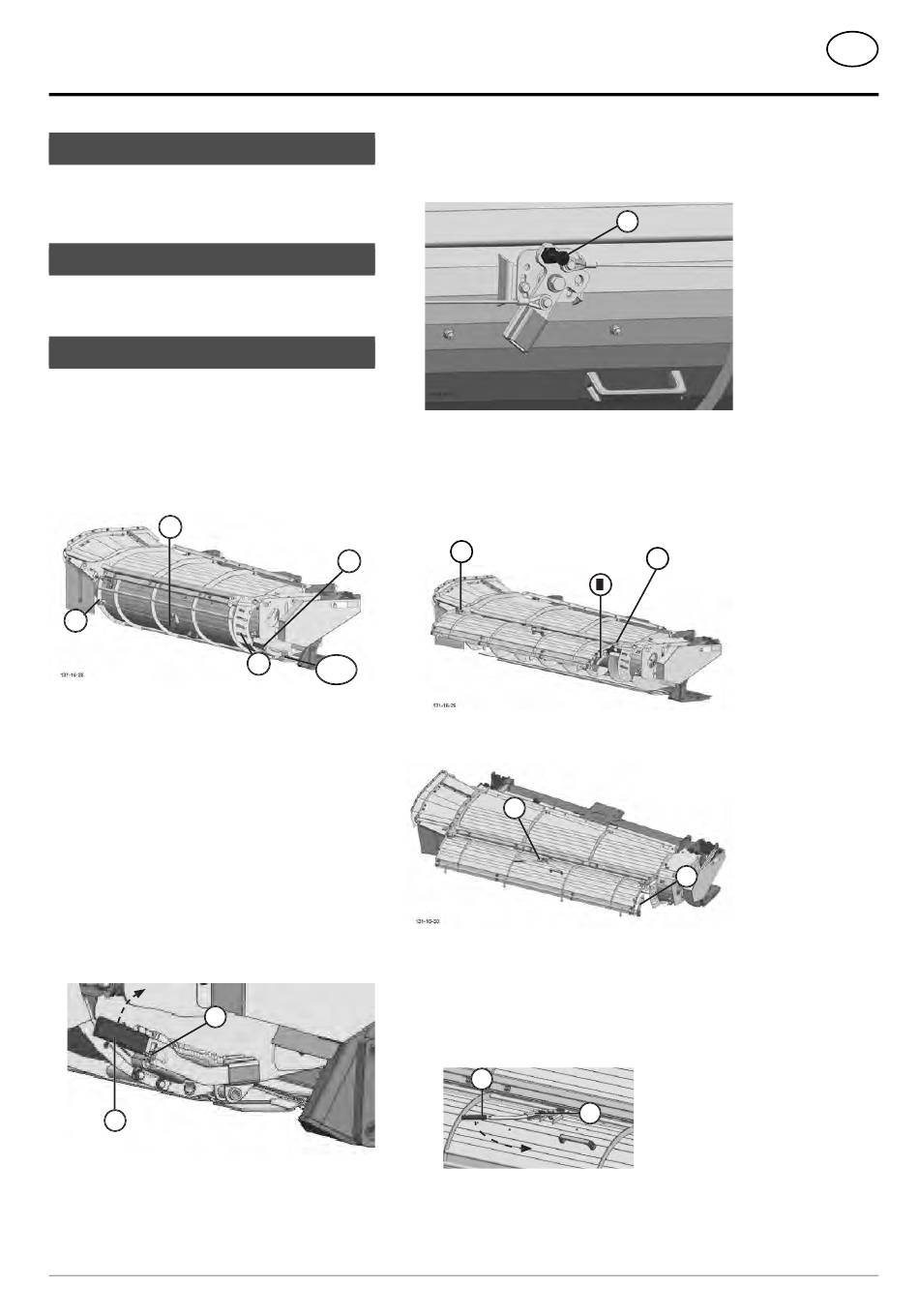

Panneau arrière mécanique
Le fourrage est transporté le long du panneau AR de l'unité
Cross-Flow vers l'andain. Si l'on ne veut pas déposer le
fourrage en andain, le panneau arrière peut être ouvert.
Lorsque le panneau arrière est ouvert, le fourrage est
déposé de la largeur de coupe
correspondance:
A
C
A
Position médiane du levier afin de déverrouiller
l'axe (C)
B
Position latérale du levier de déverrouillage : Pour
déverrouiller et bloquer l'arbre de verrouillage, position
de parking du levier de déverrouillage
C Axe de verrouillage du panneau AR
D
Arbre de verrouillage
Ouverture du panneau:
1. Déverrouiller l'arbre de verrouillage latéralement
- Retirer la goupille (1) du levier de déverrouillage (2)
- Poussez le levier de déverrouillage (2) vers l'extérieur
- Basculer le levier (2) vers le haut afin de déverrouiller
l'axe de verrouillage du panneau arrière.
1
2
1901-FR QueRFöRdeRschnecke_3850
2. Ouvrir le panneau arrière
- Saisir le panneau par la poignée
- Ouvrir l'axe de verrouillage (A).
- Pivoter le panneau vers le haut jusqu'à ce que les
3. Rangez le levier de déverrouillage :
- Positionner le levier (2) sur l'emplacement latéral (B)
- Bloquer le levier de déverrouillage (2) avec la goupille
B
C
FR
Fermeture du panneau:
1. Placer le levier en position médiane
À la position latérale (B):
- Retirer la goupille (1)
- Retirer le levier (2) de l'emplacement latéral (B)
- Installez le levier de déverrouillage (2) en position
axes de verrouillage latéraux (3) s'enclenchent.
(1).
3
B
A
médiane (A)
2
A
- 40 -
Crossflow
A
3
B
FR
