dANGeR

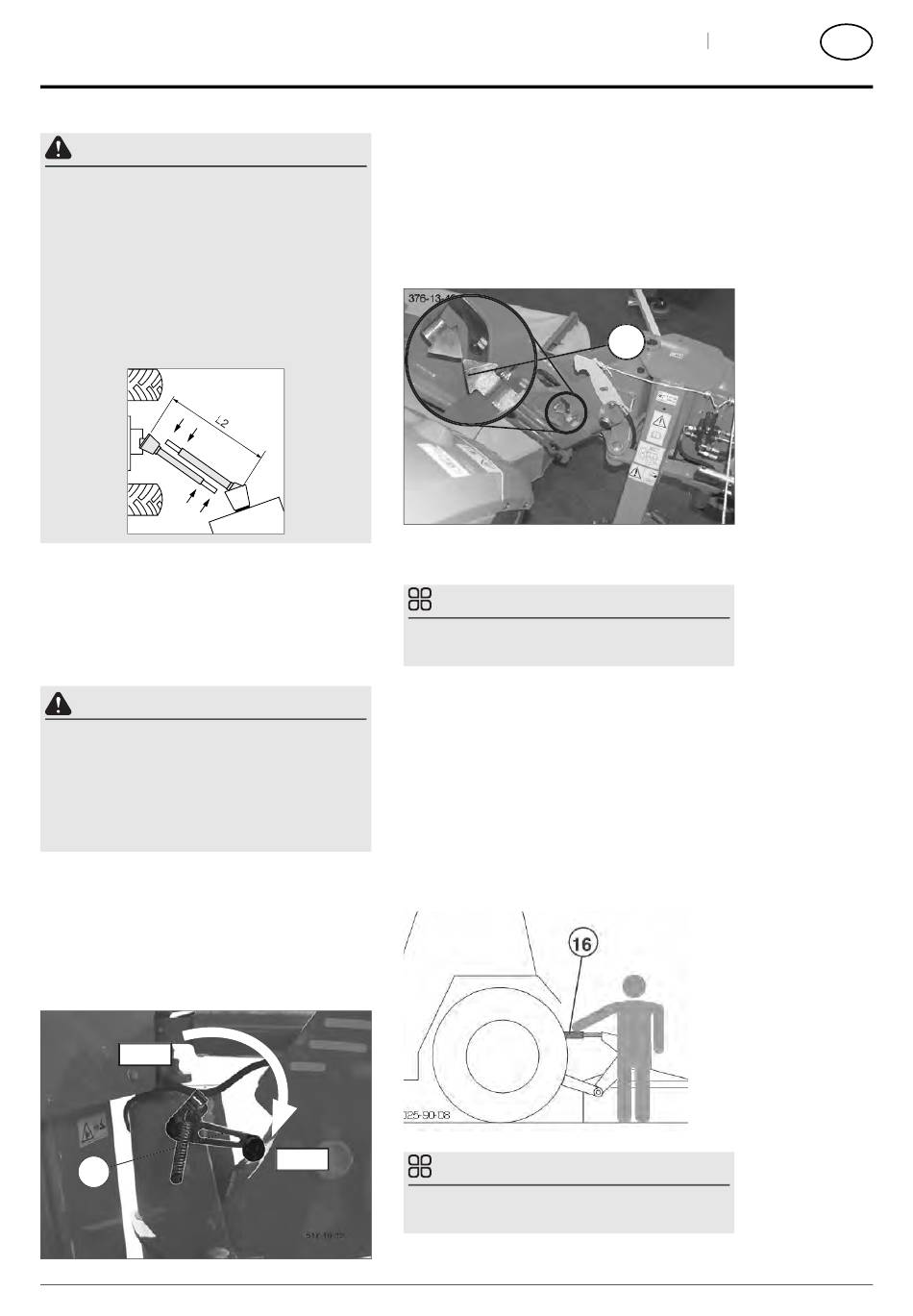

danger de mort avec une longueur non ajustée de
la transmission
•
Avant la mise en service, vérifier la longueur
de l'arbre de prise de force et l'ajuster si
nécessaire.
•
Un changement de tracteur est considéré
comme la première mise en service.
•
voir le chapitre "adaptation du cardan" dans
l'annexe -B de cette notice d'utilisation.
025-05-04
-Selon l'équipement, raccorder les flexibles hydrauliques.
- Raccorder le connecteur à 7 plots de l'éclairage au
tracteur.
- Faire passer la corde de commande dans la cabine du
tracteur
- Relever la béquille et la verrouiller!
ATTeNTION
ATT
Risque de blessure légère ou modérée par pincement .
•
N'activez l'hydraulique de levage du tracteur
qu'après avoir fait sortir les personnes de la
zone dangereuse située entre le tracteur et
l'outil.
- Basculement du verrou de sécurité
a. Mettre le distributeur hydraulique simple effet en
position flottante!
b.
Relever le relevage du tracteur afin de pouvoir
déverrouiller le verrou de sécurité.
c. Avant de relever la barre de coupe en position "bout
de champ" basculer le verrou (1) en position (B)
Pos. A
1
2000_FR-AnbAu_3784
- Régler le bras inférieur droit
1. Mettre le distributeur simple effet du relevage de la
barre de coupe en position flottante.
2. Modifier la hauteur du relevage afin de faire
correspondre les deux flèches (1) du vérin de
suspension.
Ce réglage correspond à une distance d'environ 700
mm du sol au piton d'attelage droit.
3. Réglage du bâti d'attelage
cONSeIl
La faucheuse doit être relevée en position " bout de
champs"!
Régler le bâti à l'horizontale à l'aide du bras hydraulique.
1. Positionner la vanne 3 voies vers le bas pour ouvrir le
circuit du bras hydraulique.
2. Actionner le distributeur double effet afin de régler le
bâti à l'horizontale
3. Fermer la vanne 3 voies sur le bâti central (mettre en
position médiane)
4. Réglage du 3ème point du relevage
- Régler la hauteur de coupe à l'aide du dispositif de
réglage du 3ème point (16).
Pos. b
Pos. b
cONSeIl
La faucheuse doit être relevée en position " bout de
champs"!
- 14 -
AttelAge Au trA
u tr
u trA
1
FR
cteur
