TIERRA
ADVERTENCIA
Puede haber riesgo de descarga
eléctrica si se conecta el cable de
conexión de puesta a tierra incor-
rectamente. Consulte con un elec-
tricista certifi cado si tiene dudas
respecto a la conexión de puesta a
tierra del tomacorriente. No modi-
fi que el enchufe que se proporciona
con la herramienta. Nunca retire la
clavija de conexión de puesta a tierra
del enchufe. No use la herramienta si
el cable o el enchufe está dañado. Si
está dañado antes de usarlo, llévelo
a un centro de servicio MILWAUKEE
para que lo reparen. Si el enchufe no
se acopla al tomacorriente, haga que
un electricista certifi cado instale un
toma-corriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres
clavijas
Las herramientas marcadas con la frase
"Se requiere conexión de puesta a tierra"
tienen un cable de tres hilo y enchufes de
conexión de puesta a tierra de tres clavijas.
El enchufe debe conectarse a un toma-
corriente debidamente conectado a tierra
(véase la Figura A). Si la herramienta se
averiara o no funcionara correctamente, la
conexión de puesta a tierra proporciona un
trayecto de baja resistencia para desviar
la corriente eléctrica de la trayectoria del
usuario, reduciendo de este modo el riesgo
de descarga eléctrica.

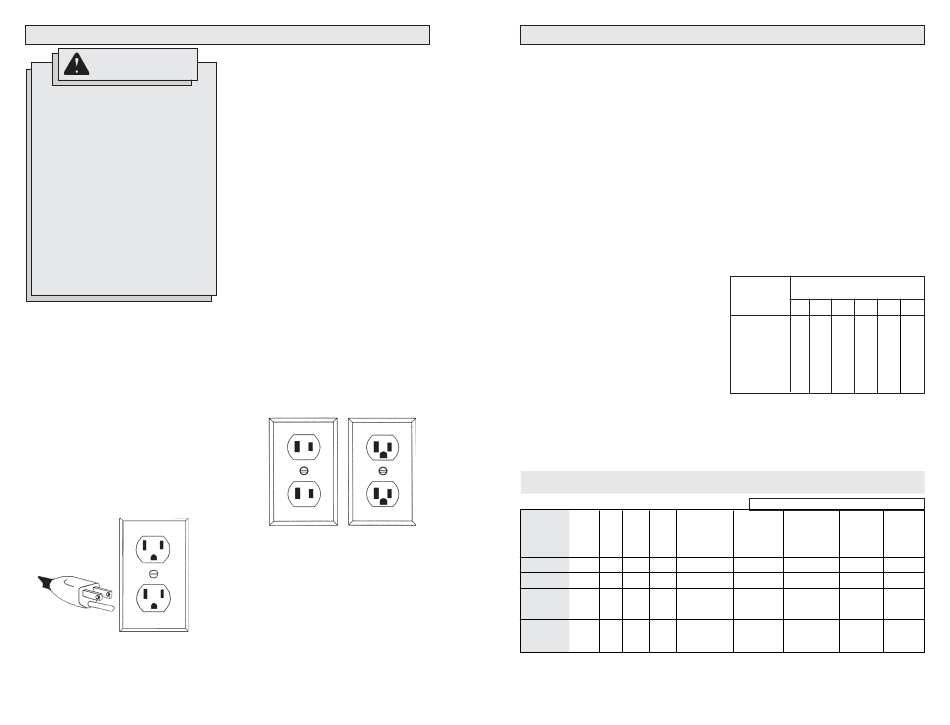

Fig. A
La clavija de conexión de puesta a tierra
en el enchufe está conectada al sistema de
conexión de puesta a tierra de la herramienta
a través del hilo verde dentro del cable. El
hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de
la herramienta y nunca se debe unir a una
terminal energizada.
Su herramienta debe estar enchufada en
un tomacorriente apropiado, correctamente
instalado y conectado a tierra según todos
los códigos y reglamentos. El enchufe y el
tomacorriente deben asemejarse a los de
la Figura A.
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con "Doble
aislamiento" no requieren conectarse "a
tierra". Estas herramientas tienen un sistema
aislante que satisface los estándares de
OSHA y llena los estándares aplicables
de UL (Underwriters Laboratories), de la
Asociación Canadiense de Estándares
(CSA) y el Código Nacional de Electricidad.
Las herramientas con doble aislamiento
pueden ser usadas en cualquiera de los
toma corriente de 120 Volt mostrados en
las Figuras B y C.
Fig. B Fig. C
36
EXTENSIONES ELECTRICAS
Las herramientas que deben conectarse a
tierra cuentan con clavijas de tres patas y
requieren que las extensiones que se utili-
cen con ellas sean también de tres cables.
Las herramientas con doble aislamiento y
clavijas de dos patas pueden utilizarse in-
distintamente con extensiones de dos a tres
cables. El calibre de la extensión depende
de la distancia que exista entre la toma de la
corriente y el sitio donde se utilice la herra-
mienta. El uso de extensiones inadecuadas
puede causar serias caídas en el voltaje,
resultando en pérdida de potencia y posible
daño a la herramienta. La tabla que aquí se
ilustra sirve de guía para la adecuada selec-
ción de la extensión.
Mientras menor sea el número del calibre
del cable, mayor será la capacidad del
mismo. Por ejemplo, un cable calibre 14
puede transportar una corriente mayor que
un cable calibre 16. Cuando use mas de
una extensión para lograr el largo deseado,
asegúrese que cada una tenga al menos, el
mínimo tamaño de cable requerido. Si está
usando un cable de extensión para mas de
una herramienta, sume los amperes de las
varias placas y use la suma para determinar
el tamaño mínimo del cable de extensión.
LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA
FUTURAS REFERANCIAS.
Especifi caciones
Motor de la rpm Mandril o
taladradora Veloci- Volts sin boquilla
Cat. No. dad ca Amps Carga de ahusado
4253-1 • - 120 6,2 600 1/2" Broquero
4262-1 - 120 11,5 350 3/4" Broquero
4292-1 Alta 120 11,5 750 Núm. 3 M.T.
- Baja - - 375
4297-1 Alta 120 11,5 500 Núm. 3 M.T.
- Baja - - 250
M.T. - Boquilla interna de ahusado Morse
• No se recomiendan las boquillas de ahusado de 5/8" -11 ó 1/2" -13
** Debe utilizarse con un eje de espiga de 3/4" Cat. No. 49-57-0030.
* Debe utilizarse con un eje #3 MT, Cat. No. 49-57-0010 ó 49-57-0014.
Guías para el uso de cables de exten-
sión
• Si está usando un cable de extensión
en sitios al aire libre, asegúrese que
está marcado con el sufi jo "W-A" ("W"
en Canadá) el cual indica que puede ser
usado al aire libre.
• Asegúrese que su cable de extensión
está correctamente cableado y en
buenas condiciones eléctricas. Cambie
siempre una extensión dañada o hágala
reparar por una persona califi cada antes
de volver a usarla.
• Proteja su extensión eléctrica de obje-
tos cortantes, calor excesivo o areas
mojadas.
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Largo de cable de Extensión
Amperios en (m)
(En la placa) 7,6 15,2 22,8 30,4 45,7
0 - 5,0 16 16 16 14
5,1 - 8,0 16 16 14 12
8,1 - 12,0 14 14 12 10
12,1 - 15,0 12 12 10 10
15,1 - 20,0 10 10 10 --
* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.
Capacidad Máxima Recomendada
Ahusa-
miento
Taladradora Ahusamiento de rosca
mm (") de rosca fi na gruesa
16 (5/8) 5/8" -18 3/8" - 16
35 (1-3/8) 1" -14 7/8" - 9
19 (3/4) - -
- 32 (1-1/4) 1" -14 7/8" - 9
29 (1-1/8) - -
38 (1-1/2) 1" -14 1" - 8
-
37
60,9
12 12
10 --
-- --
-- --
-- --
Fresas
Steel
Hawg™
mm (")
-
102 (4)**
51 (2)*
102 (4)*
76 (3)*
127 (5)*
