SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / HERRAMIENTAS Y ACCESORIOS REQUERIDOS
3/4" (19 mm)
(2)
9/16" (14 mm)
(2)
4.4

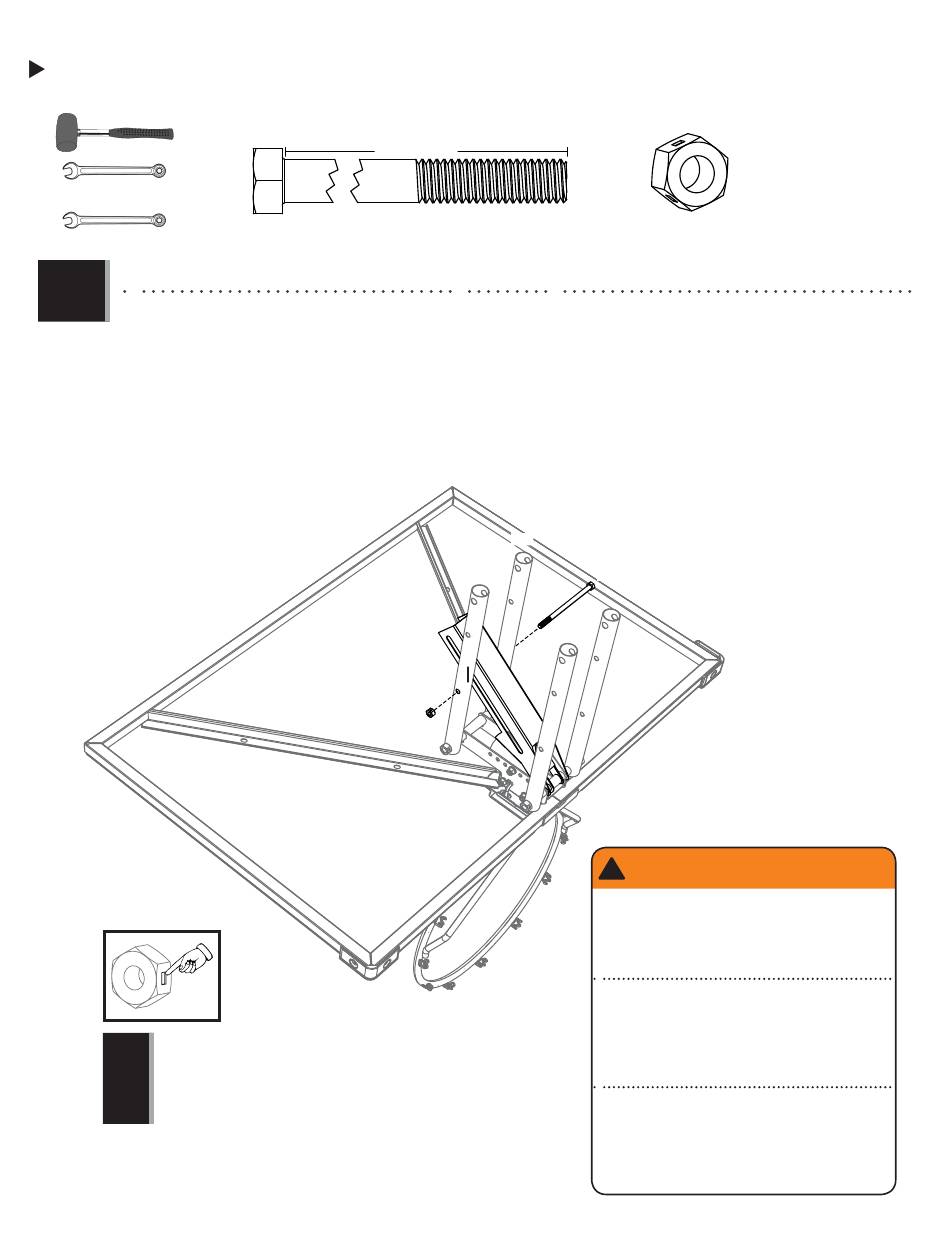

• Lift the Dunk Latch (BDL) and Outer Guard (BDN) so the slots line up with the holes in the upper Extension Arms (AKC)
that are closest to the Backboard (AJI). Then secure the Dunk Latch and Outer Guard to the upper Extension
Arms with the hardware shown.
• Soulevez le réglage à dunk (BDL) et le dispositif de sécurité externe (BDN) a fi n que les fentes s'alignent avec les trous
dans les bras de rallonge supérieurs (AKC) qui sont le plus proche au tableau (AJI). Ensuite, attachez le réglage à
dunk et le dispositif de sécurité externe aux bras de rallonge supérieurs à l'aide de la quincaillerie indiquée.
• Levante el ajuste de donqueo (BDL) y la guardia externa (BDN) para que las ranuras se alineen con los agujeros en
los brazos de extensión (AKC) que están más cercano al tablero (AJI). Entonces, sujete el ajuste de donqueo y la
guardia externa a los brazos de extensión superiores usando el herraje indicado.
!
• Tighten the Centerlock Nut (ABB) until it is fl ush with the end of the Bolt.
• Serrez l'Écrou de blocage central de (ABB) jusqu'à ce qu'il soit au ras de
l'extrémité du Boulon.
• Apriete la Tuerca de bloqueo central de (ABB) hasta que esté a ras del
extremo del Perno.
6 1/2
" (16.5 cm)
ABA (x1)
AJI
ABB
AKC
AKC
ABA
!
Do not operate the system without the Outer
Guard in place over the Dunk Latch. Doing so
could increase the risk of injuries described on
Page Three. If the Outer Guard becomes loose or
detached, call our Customer Service Department.
Ne pas se servir du système si la Protection
extérieure n'est pas en place au-dessus du
Mécanisme de réglage. Ceci augmenterait le
risque d'accidents, tel que décrit en page 2. Si la
Protection extérieure se détache ou est desserrée,
appelez notre Service Clientèle.
No utilice el sistema si el Protector externo no
está instalado sobre el Mecanismo de ajuste. Al
hacerlo puede aumentar el riesgo de lesiones
descrito en la Página Dos. Si el Protector
externo se afloja o se desprende, llame a
nuestro Departamento de servicio al cliente.
23
ABB (x1)
WARNING / AVERTISSEMENT /
ADVERTENCIA
