SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / HERRAMIENTAS Y ACCESORIOS REQUERIDOS
3/4" (19 mm)
(2)

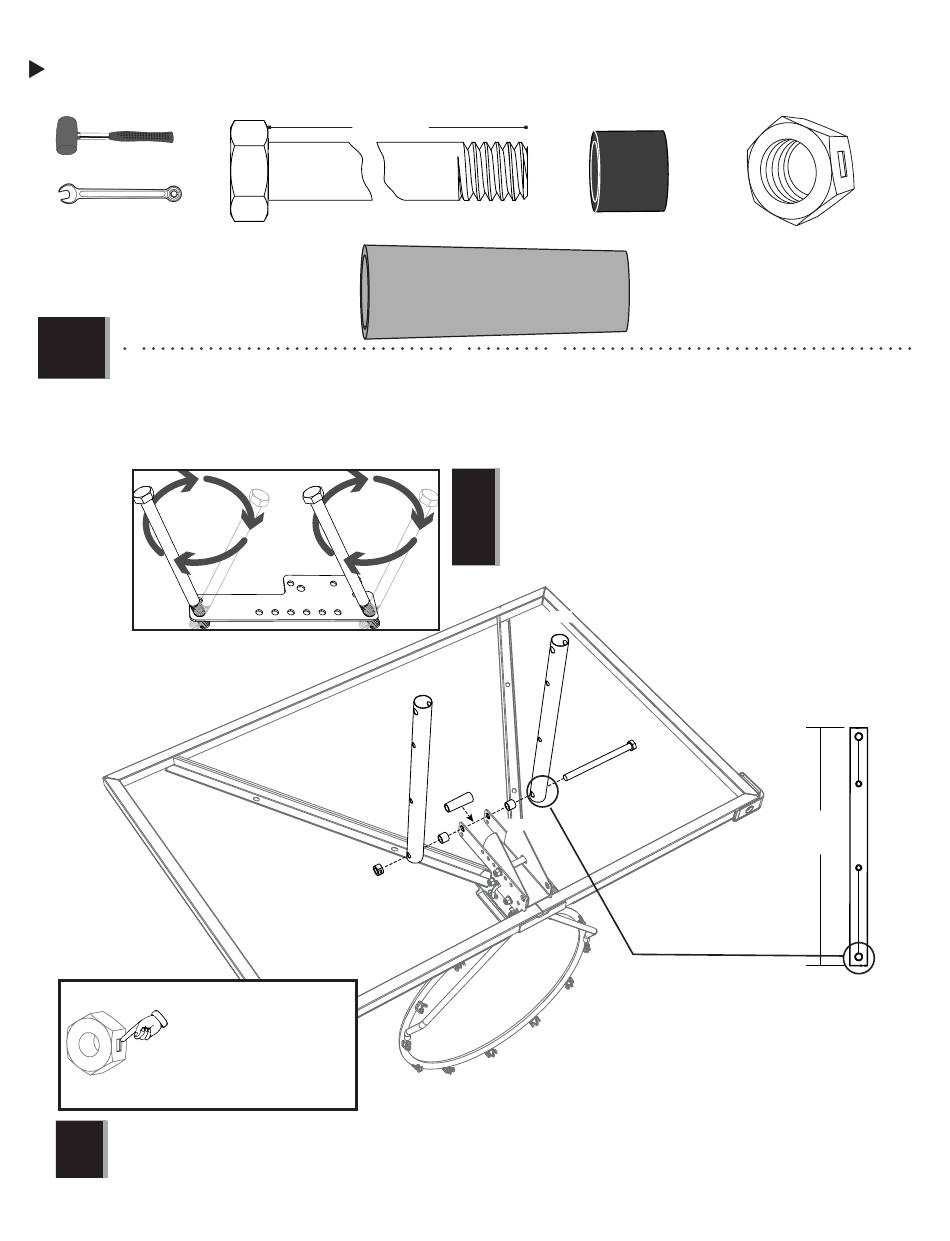

4.1
• Secure the Extension Arms (AKC) to the Backboard Brackets in the location shown with the hardware as shown.
• Attachez bien les Bras de rallonge (AKC) aux Supports du panneau à l'emplacement illustré à l'aide de la
quincaillerie indiquée.
• Sujete bien los Brazos de extensión (AKC) a los Soportes del tablero en la ubicación mostrada usando el herraje
indicada.
• A Centerlock Nut requires some
effort to thread onto a Bolt.
• Un écrou de blocage central
exigera certain effort pour le
serrer sur un boulon.
• Una Tuerca de bloqueo central
requerirá un poco de esfuerzo
para enroscarlo en el perno.
!
• Tighten the Centerlock Nut (AAX) until it is fl ush with the end of the Bolt.
• Serrez l'Écrou de blocage central de (AAX) jusqu'à ce qu'il soit au ras de l'extrémité du Boulon.
• Apriete la Tuerca de bloqueo central de (AAX) hasta que esté a ras del extremo del Perno.
6 5/8" (168mm)
ADG (x1)
!
AKC
ECE
ABL
AAX
20
ABL (x2)
ECE (x1)
• If necessary, use a bolt to remove any excess powder coating
from the holes in the Backboard Brackets.
• Si nécessaire, utilisez un boulon pour enlever l'excès de couche
de peinture en poudre des trous dans les supports du tableau.
• Si es necesario, utilice un tornillo para sacar el exceso de
recubrimiento en polvo de los huecos de los soportes de tablero.
AKC
ADG
ABL
AAX (x1)
17"
(43cm)
