SECTION 3 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
1/2" (x1)
3.7

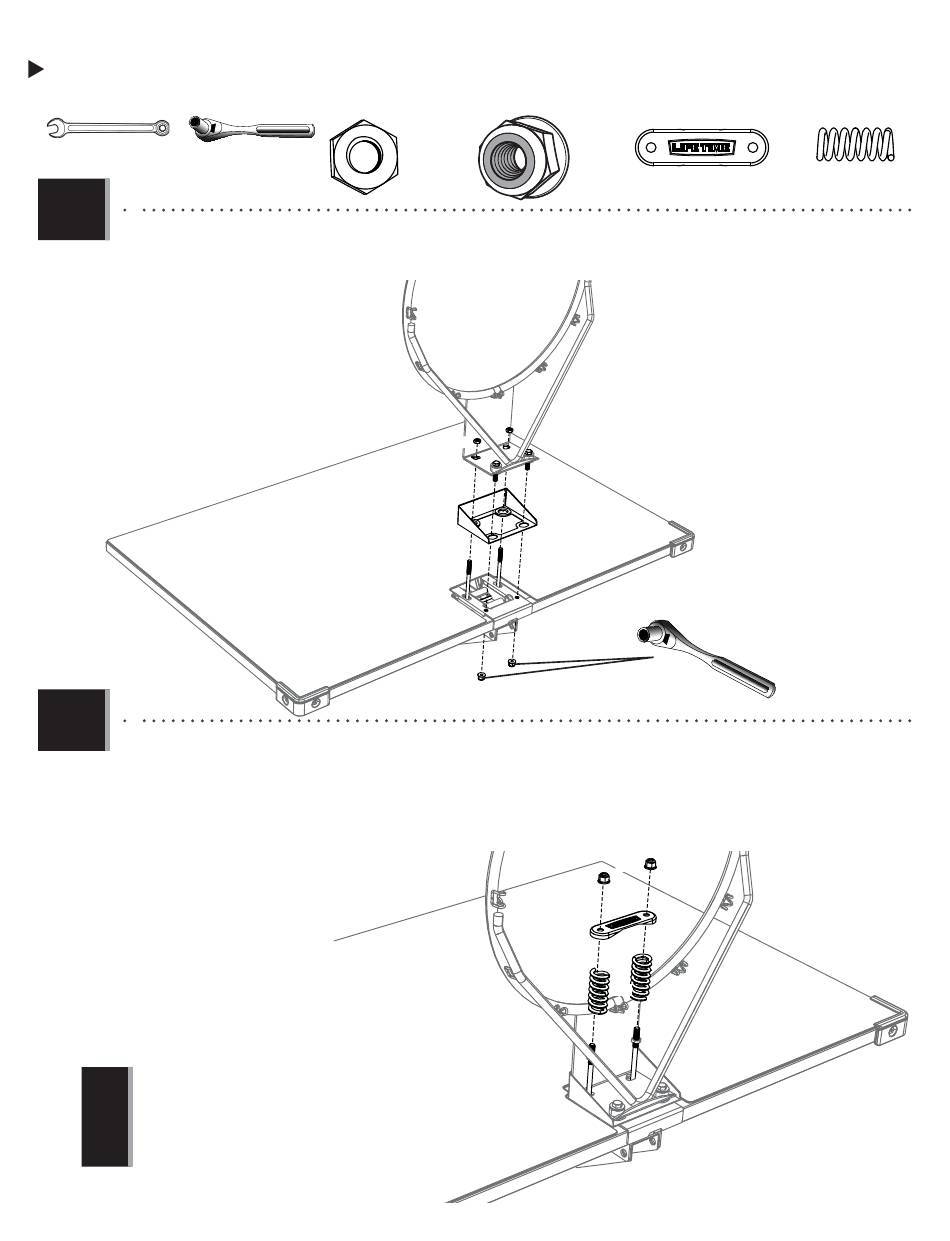

• Secure the Rim Assembly and Finger Guard (ALD) to the Backboard with the hardware as shown.
• Attachez bien l'Assemblage de l'anneau et le Protège-doigts (ALD) au Panier à l'aide de la quincaillerie indiquée.
• Sujete el Ensamble del aro y el Guardadedos (ALD) al Tablero usando el herraje indicado.
3.8
• Slide the Compression Springs (AJW) onto the U-Bolt (AOU), and place the Spring Retainer Plate (AOW) over the
Compression Springs. Tighten the 5/16" Nylock Flange Nuts (ABK) until the Rim does not wobble.
• Glissez les Ressorts de compression (AJW) sur les Boulons en « U » (AOU), et mettez la Plaque de retenue des ressorts (AOW) sur
les Ressorts de compression. Serrez les Écrous à bride en nylon de 5/16 po (ABK) jusqu'à ce que l'Anneau soit stable.
• Deslice los Resortes de compresión (AJW) sobre los Pernos en «U» (AOU), y mete la Placa retenedor de los resortes (AOW) sobre
los Resortes de compresión. Apriete las Tuercas de brida de nailon de 5/16 in (ABK) hasta que el Aro no se bamboleen.
!
! !
• Do not completely tighten the Nuts in this step! Tightening
the Nuts adjusts the Rim Tension.
• Ne pas serrer excessivement les Écrous en « T » dans cette
étape! En serrant les Écrous ajuste la tension de l'Anneau.
• ¡No apriete demasiado las Tuercas en «T» en este paso!
Apretando las Tuercas ajusta la tensión del Aro.
SECTION 3 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
1/2" (x1)
AAV (x2)
/
SECCIÓN 3 (CONTINUACIÓN)
/
INSTRUMENTAL Y QUINCAILLERIE REQUERIDOS
ABK (x4)
AAV
AAV
AAM
ALD
ABK
ABK
AOW
18
AOW (x1)
ABK
AJW
AOU
AJW (x2)
