SECTION 3 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
1/2"(x1)
(x1)
3.6

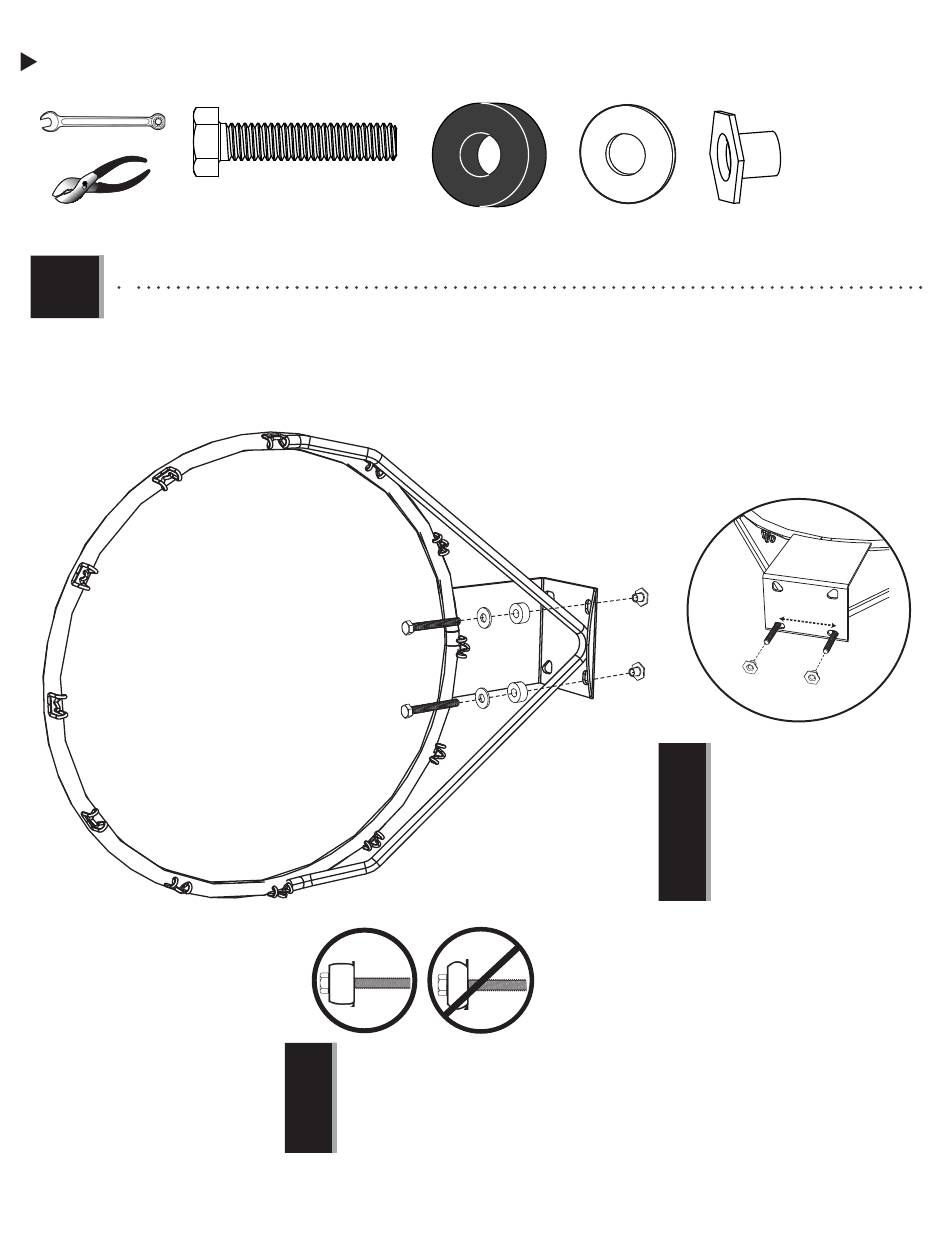

• Insert two Bolts (AAM) with the Washers (ABD) and the Rubber Washers (ABF) through the bottom holes in the back of the Rim (ALX) as
shown, and secure the hardware with two Hex T-Nuts (AAJ).
• Insérez deux Boulons (AAM) avec les Rondelles (ABD) et les Rondelles en caoutchouc (ABF) à travers les trous inférieurs à la partie
arrière de l'Anneau (ALX) comme illustré, et attachez-les bien à l'aide de deux Écrous hexagonaux en « T » (AAJ).
• Inserte dos Pernos (AAM) con Rondanas (ABD) y las Rondanas de goma (ABF) por los agujeros inferiores en la parte trasera del Aro
(ALX) como se muestra, y aprietelos con dos Tuercas hexagonales en «T» (AAJ).
SECTION 3 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
AAM (x2)
ALX
AAM
AAM
ABF
!
• Do not overtighten the hardware so much that
the Rubber Washers bulge.
• Ne pas trop serrer les Écrous pour que se
gonfl ent les Rondelles en caoutchouc.
• No apriete demasiado el herraje para que
sobresalgan las Rondanas de goma.
/
SECCIÓN 3 (CONTINUACIÓN)
/
INSTRUMENTAL Y QUINCAILLERIE REQUERIDOS
ABF (x2)
ABD ABF
ABD ABF
ABF
17
AAJ (x2)
ABD (x2)
AAJ
AAM
AAJ
AAJ
!
• Make sure that the Bolts (AAM) are
positioned on the outside edge of
the holes as shown.
• Aseguúrese de ubicar los Pernos
(AAM) en el borde externo de los
agujeros como se muestra.
• Assurez-vous de positionner
les Boulons (AAM) sur le bord
externedes trous comme illustré.
AAM
AAJ
