SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)

TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / HERRAMIENTAS Y ACCESORIOS REQUERIDOS

4.2

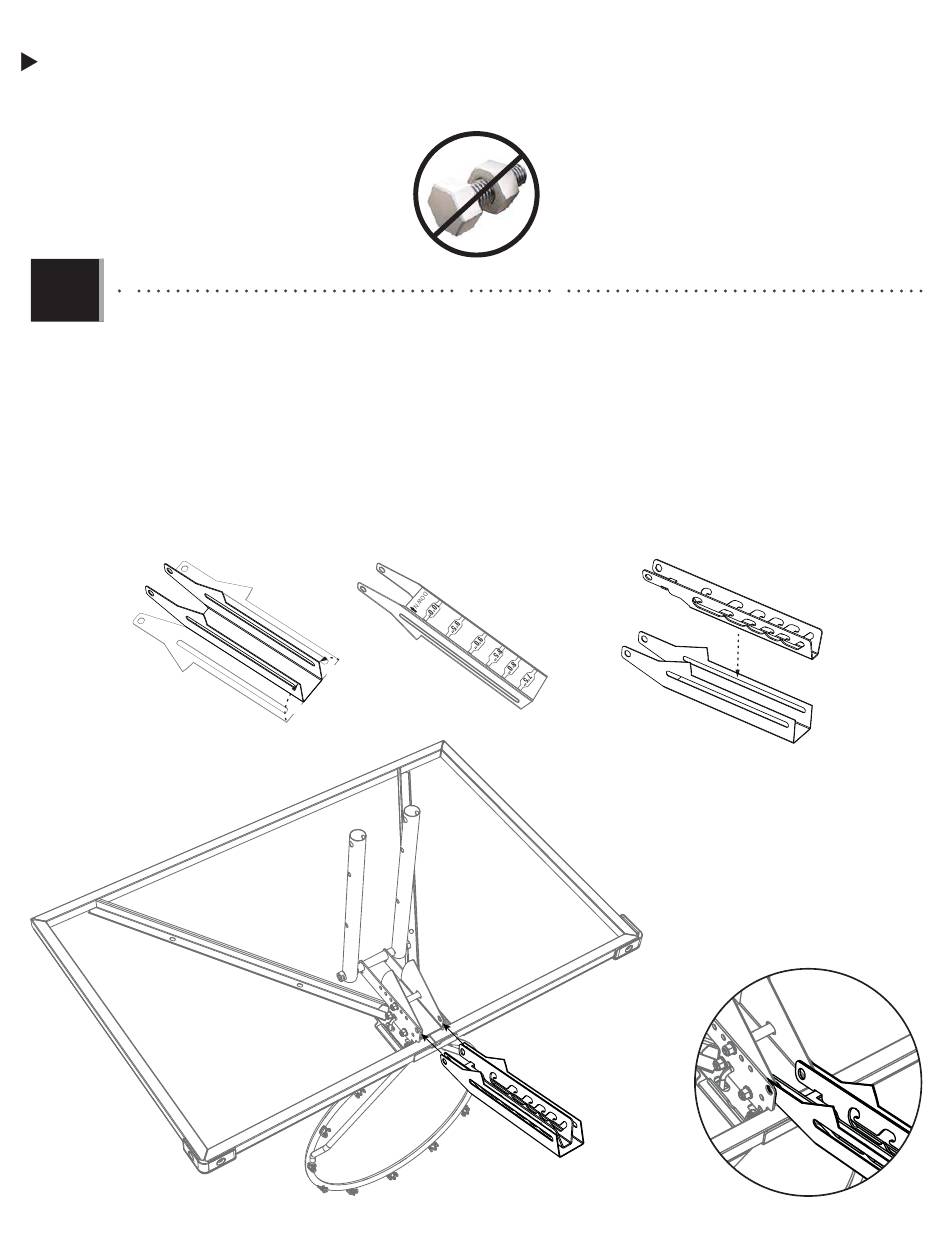

• Fold the Outer Guard (BDN)

Latch and Outer Guard onto the Backboard Bracket Assembly. The Dunk Latch ﬁ ts within the Inner Guard (BDM)

and the Outer Guard ﬁ ts between the Inner Guard and the Backboard Brackets.

• Pliez le Protecteur extérieur (BDN), et mettez le Loquet de dunk (BDL) dans le Protecteur extérieur comme illustré.

Ensuite, positionnez le Loquet de dunk et le Protecteur extérieur sur l'Assemblage des supports du panneau.

Le Loquet de dunk s'emboîte dans le Protecteur intérieur et le Protecteur extérieur s'emboîte entre le

Protecteur intérieur et les Supports du panneau.

• Pliegue el Protector exterior (BDN), y coloque el Mecanismo de ajuste (BDL) en el Protector exterior como se

muestra. Entonces, coloque el Mecanismo de ajuste y el Protector exterior en el Ensamble de los soportes

del tablero. El Mecanismo de ajuste se encaja en el Protector interior, y el Protector exterior se encaja entre el

Protector interior y los Soportes del tablero.

and place the

Dunk Latch (BDL) within the Outer Guard (BDN)

90°

BDN

90°

BDN

as shown.

Position the Dunk

BDL

BDN
