SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (SIGUE)
TOOLS AND HARDWARE REQUIRED / OUTILS ET ACCESSOIRES REQUIS / HERRAMIENTAS Y ACCESORIOS REQUERIDOS
3/4" (19 mm)
(2)
(1)
4.3

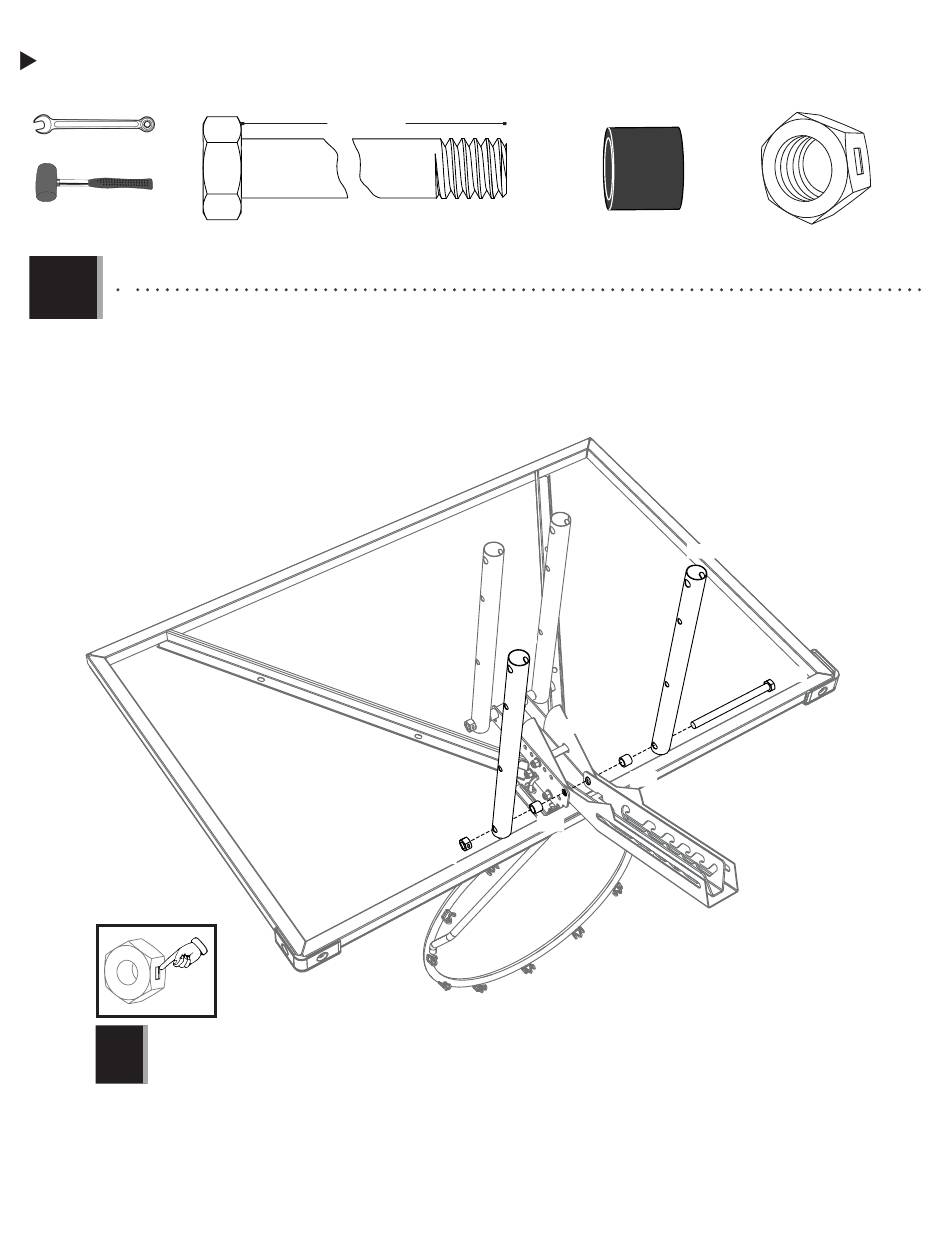

• Secure the Dunk Latch (BDL), Outer Guard (BDN), and the other two Extension Arms (AKC) to the Backboard Brackets in the
location shown with the hardware indicated.
• Attachez bien the réglage à dunk (BDL), dispositif de sécurité externe (BDN), et les deux autres bras de rallonge (AKC) aux
supports du tableau a l'emplacement indiqué à l'aide de la quincaillerie indiquée.
• Sujete the latch de donqueo (BDL), la guardia externa (BDN), y los otros dos brazos de extensión (AKC) a los soportes del tablero
en la ubicación indicada usando el herraje indicado.
!
• Tighten the Centerlock Nut (AAX) until it is fl ush with the end of the Bolt.
• Serrez l'Écrou de blocage central de (AAX) jusqu'à ce qu'il soit au ras de l'extrémité du Boulon.
• Apriete la Tuerca de bloqueo central de (AAX) hasta que esté a ras del extremo del Perno.
6 5/8" (168mm)
ADG (x1)
AAX
22
ABL (x2)
AKC
AKC
ECE
ABL
ABL
AAX (x1)
ADG
