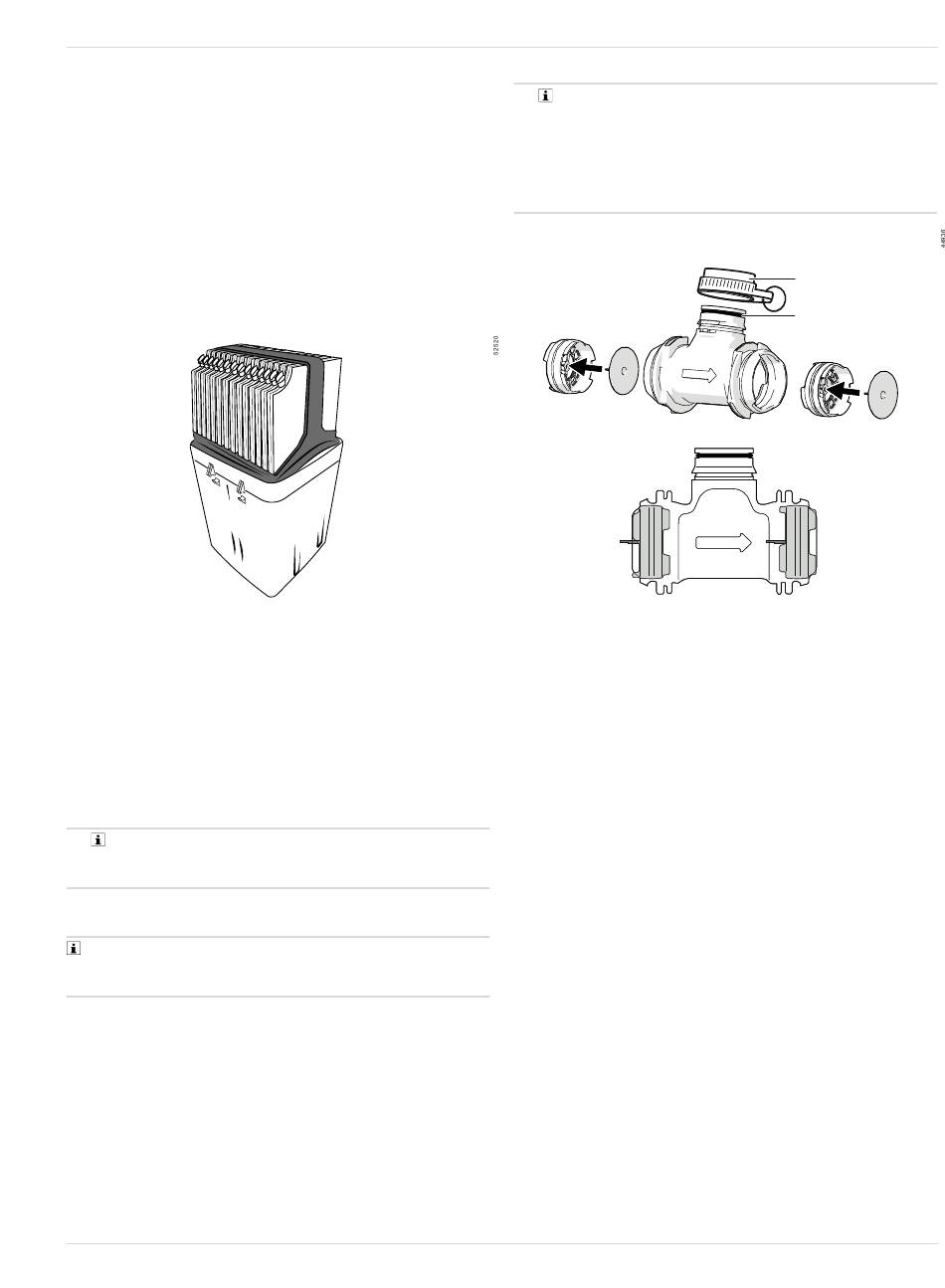

5.2.5.4 Montage du refroidisseur de l'air respirable
1. Si un système de refroidissement est utilisé, placer
d'abord les accumulateurs de froid dans celui-ci juste
avant de l'utiliser. (Le circuit respiratoire n'est pas ouvert
par la pose de l'accumulateur de froid)
Lorsqu'un boîtier à régénération est utilisé, insérer le bloc
de 14 éléments de refroidissement maintenus ensemble
par un manchon dans le refroidisseur de l'air respirable.
Les tubulures de remplissage des éléments de
refroidissement et la poignée des manchons doivent
pointer vers le côté ouvert du refroidisseur de l'air
respirable. Humidifier au besoin les manchons avec de
l'eau pour qu'ils glissent facilement dans le boîtier sans se
tordre.
2. Fermer le refroidisseur de l'air respirable (Voir «Couvercle
du boîtier à régénération et de l'absorbeur de CO
page 17).
3. Fixer le tuyau de ventilation sur le refroidisseur de l'air
respirable (Voir «Tuyaux de ventilation», page 16).
4. Insérer le refroidisseur de l'air respirable dans les fixations
du carénage de transport. Lorsque le refroidisseur de l'air
respirable s'enclenche dans le verrouillage, on entend un
clic.
5. Raccorder le tuyau moyenne pression sur le refroidisseur
de l'air respirable.
Le raccord rapide doit s'enclencher. Lors du
raccordement, s'assurer d'entendre un clic. Le cas
échéant, tirer le tuyau et vérifier si le raccord est fixe.
5.2.5.5 Montage de la pièce de raccordement
Les disques de soupape doivent être propres, ne présenter
aucun dommage et reposer sur tout le pourtour du siège de
soupape. Remplacer les disques de soupape endommagés !
1. Le cas échéant, placer les disques de soupape sur les
sièges de soupape.
2. Insérer les vannes d'orientation dans la pièce de
raccordement et les tourner légèrement de sorte qu'elles
glissent dans les ouvertures de la pièce de raccordement.
Les vannes d'orientation doivent affleurer avec le bord de
la pièce de raccordement.
Notice d'utilisation
|
Dräger BG ProAir
La construction des vannes d'orientation est identique.
Le sens de montage est codé par 3 encoches sur un côté
et 4 sur l'autre. Les encoches passent dans les contours
correspondants de la pièce de raccordement.
La flèche d'orientation sur la pièce de raccordement
indique dans quelle direction les disques de soupape
doivent s'ouvrir.
3. Contrôler visuellement le joint torique (1). Il doit être
»,
2
propre et ne présenter aucun dommage. Remplacer un
joint torique endommagé.
4. Le cas échéant, graisser le joint torique avec de la
Molykote 111 pour que la pièce de raccordement s'enfiche
facilement dans le masque complet lors de la mise en
place de l'appareil de protection respiratoire isolant à
circuit fermé.
5. Poser le capuchon de protection (2) sur la pièce de
raccordement.
6. Monter les tuyaux de ventilation sur la pièce de
raccordement (Voir «Tuyaux de ventilation», page 16).
7. Fixer les tuyaux de ventilation sur les bretelles à l'aide des
boucles de sécurité.
Maintenance
2
1
23
