– Tourner l'anneau à baïonnette dans le sens des aiguilles
d'une montre sur le raccord pour fixer le tuyau de
ventilation. Le tuyau de ventilation est correctement
positionné lorsqu'on entend un clic et que l'anneau à
baïonnette présente un peu de jeu. L'anneau à baïonnette
(1) doit affleurer avec le bord du raccord.
1
Tuyaux moyenne pression
Les tuyaux moyenne pression se raccordent sur l'absorbeur
de CO
et le refroidisseur de l'air respirable à l'aide de
2
raccords rapides (voir le graphique d'ensemble au début de la
notice, positions 5, 6 et 7). Les raccords rapides peuvent être
desserrés de l'absorbeur de CO
respirable sans outil et autant de fois que nécessaire ; ils se
ferment automatiquement.
Si un tuyau pneumatique a été enfiché plusieurs fois dans un
connecteur, vérifier qu'il peut encore être utilisé.
Couvercle du boîtier à régénération et de l'absorbeur de
CO
2
Les couvercles du boîtier à régénération et de l'absorbeur de
CO
sont de conception similaire, mais ne sont pas
2
interchangeables.

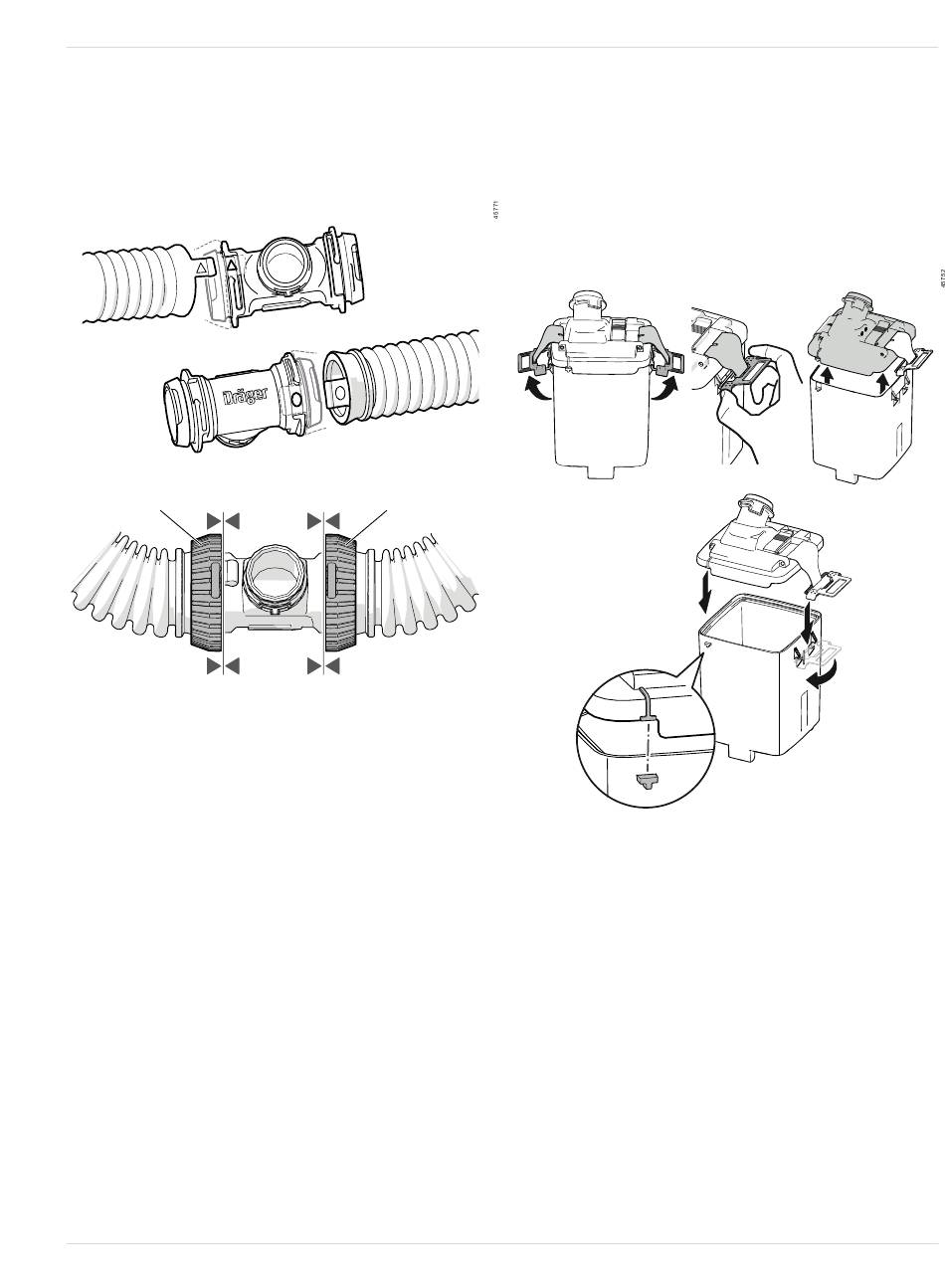

– Pour les ouvrir, desserrer les fermetures (voir l'illustration
A). Appuyer simultanément les arêtes des fermetures sur
les saillies sur la partie inférieure pour lever le couvercle
de la partie inférieure.
Notice d'utilisation
|
Dräger BG ProAir
1
et du refroidisseur de l'air
2
– Lors de la fermeture, respecter la fente sur le couvercle et
la saillie sur la partie inférieure (voir l'illustration B). Ainsi,
le couvercle du refroidisseur de l'air respirable et
l'absorbeur de CO
ne peuvent pas être intervertis.
2
Appuyer le couvercle sur la partie inférieure lors de la
fermeture. Graisser le cas échéant légèrement le joint
d'étanchéité avec de la Molykote 111. Accrocher les
arêtes des fermetures sous les saillies (voir l'illustration B-
1). Appuyer sur les fermetures pour fermer (voir
l'illustration B-2).
A
Pièce de raccordement
Sur la pièce de raccordement, le sens du débit est indiqué par
une flèche. Les vannes d'orientation et la pièce de
raccordement sont fabriquées de sorte à pouvoir les
enfichées ensemble sans les intervertir et à garantir le débit.
Maintenance
B
1
2
17
