4. Installation
4.4
Connexions parallèles
L'onduleur peut être utilisé en parallèle pour augmenter la capacité et améliorer la fiabilité du système. Jusqu'à 6 onduleurs
peuvent être utilisés en parallèle.
Pour un bon branchement en parallèle, s'assurer des conditions suivantes :
- chaque onduleur doit être équipé de la carte parallèle ;
- la taille et la longueur des câbles d'entrée et de sortie doivent être identiques pour tous les onduleurs ;
- la rotation de phase doit être la même pour chaque onduleur ;
- il est recommandé d'utiliser une armoire de by-pass externe pour faciliter la maintenance et les tests du système pour
le fonctionnement en parallèle ;
- des câbles de communication en parallèle sont nécessaires pour brancher les onduleurs les uns aux autres.
- les câbles de communication parallèles doivent être connectés selon une topologie en anneau et la longueur totale
maximale des câbles de communication parallèles doit être inférieure à 38 mètres. Pour assurer une bonne qualité de
communication, il est nécessaire de régler l'interrupteur et le SW3 des deux onduleurs les plus éloignés sur la position
« ON » comme indiqué ci-dessous.

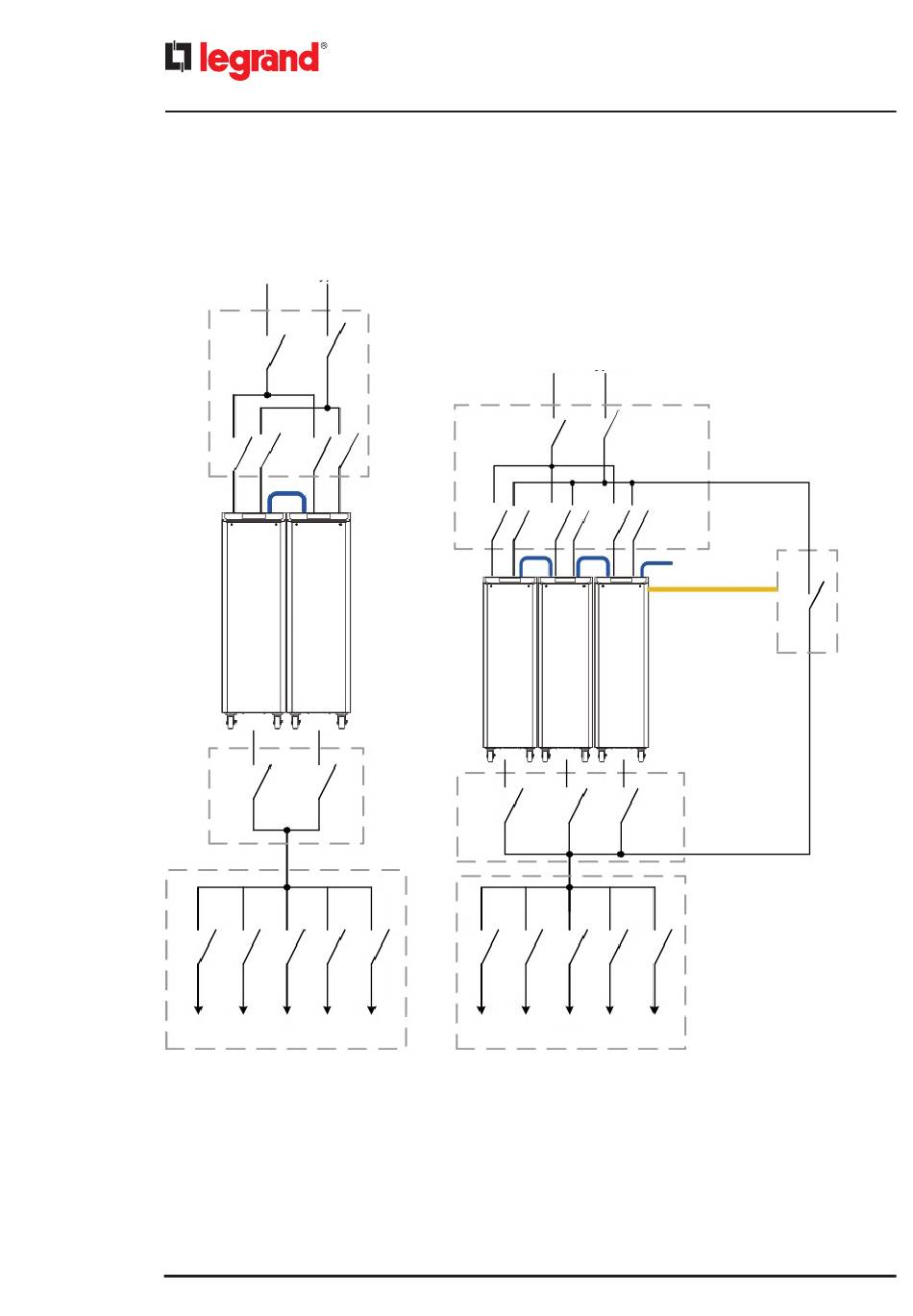

30
Secteur
By-pass
Charge
Secteur
By-pass
Jusqu'à 6 unités onduleurs
Charge
Interrupteur
Externe
By-pass
Manuel
