Instalación del Zoneline
10. Realice las conexiones eléctricas a la unidad.
CONEXIONES ELÉCTRICAS – APLICACIONES DE
3. Realice las Conexiones de los Cables Principales Dentro de la Caja de
Empalmes
1. Realice todas las conexiones de cables usando los
conectores eléctricos y las técnicas apropiadas que
figuran en la lista de UL.
2. Seleccione la situación de cableado correspondiente
y siga las instrucciones de forma consistente:
• 220-240 Voltios de CA de 1 Fase
Al conectar el Zoneline a un circuito de fase simple
para aplicaciones de 230 voltios: conecte los cables
blanco y negro del kit de suministro de electricidad
del Zoneline a los cables del circuito de empalmes
L1 y L2. (El cable blanco del kit del suministro de
electricidad deberá ser identificado por el instalador
usando cinta eléctrica con algún color que no sea
verde o blanco). Conecte el cable verde del kit de
suministro de electricidad a la conexión a tierra del
suministro de electricidad y del circuito de empalmes.
• 208 Voltios de CA de 3 Fases
Al conectar el Zoneline a un circuito de tres fases
para aplicaciones de 208 voltios: conecte los cables
blanco y negro del kit de suministro de electricidad
del Zoneline a los cables del circuito de empalmes
L1 y L2. (El cable blanco del kit del suministro de
corriente deberá ser identificado por el instalador
usando cinta eléctrica con algún color que no sea
verde o blanco). Conecte el cable verde del kit de
suministro de electricidad a la conexión a tierra del
suministro de electricidad y del circuito de empalmes.
• 253-277 Voltios de CA de 3 Fases
Al conectar el Zoneline a un circuito de tres fases
para aplicaciones de 256 voltios: conecte los cables
blanco y negro del kit de suministro de electricidad
del Zoneline a los cables del circuito de empalmes
Neutro y L1. (El cable blanco del kit de suministro de
electricidad se deberá conectar al neutro). Conecte el
cable verde del kit de suministro de electricidad a la
conexión a tierra del suministro de electricidad y del
circuito de empalmes.

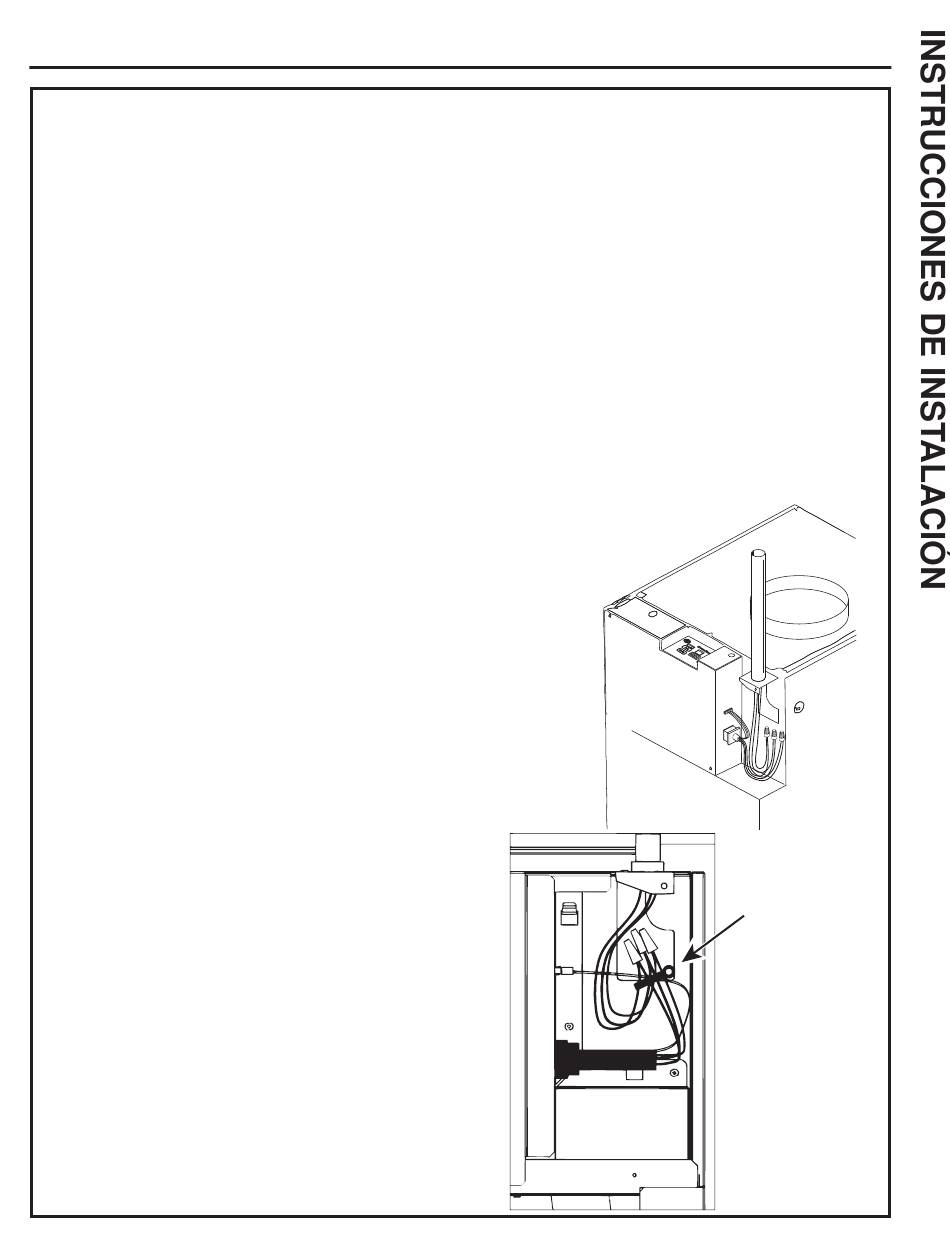

AVISO: La caja de empalmes del cableado deberá
coincidir con la figura de la derecha. Los cables de
suministro de la edificación y los cables de suministro
deberán estar ambos asegurados con precintos y con
orientación vertical.
49-5000561 Rev. 1
CONEXIÓN DIRECTA
3. Asegúrese de que todos los cables estén dentro
de la caja de empalmes y que no sean pellizcados
entre el panel y la unidad. El cable a tierra aislado
verde del Zoneline DEBERÁ estar conectado al
cable a tierra del circuito de empalmes.
4. Para los kits de suministro de electricidad de
20A y 30A, enchufe el puente para la sección del
calefactor.
5. Enchufe un conector de 4 clavijas en el receptáculo
de 4 clavijas de la caja de empalmes.
6. Reemplace la tapa de la caja de empalmes
reemplazando los tres tornillos retirados
anteriormente.
Asegure los
cables con
un precinto.
21
