PRO-POINT 8844201 Manuel D'utilisation

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles

Les langues disponibles

V1.0

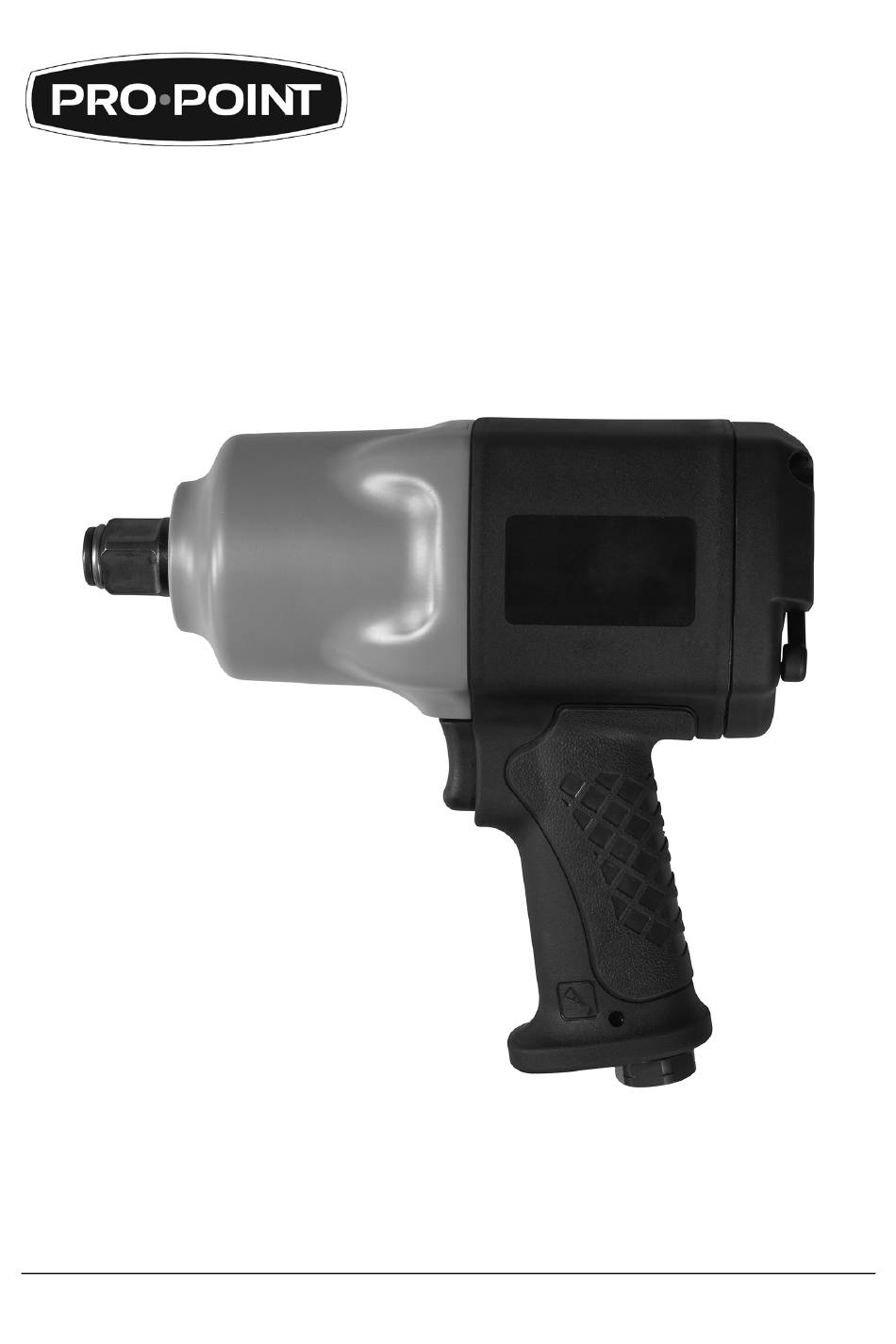

8844201
3/4 IN.
AIR IMPACT WRENCH
Please read and understand all instructions before use. Retain this manual for future
reference.
Table des Matières
loading

Manuels Connexes pour PRO-POINT 8844201

Sommaire des Matières pour PRO-POINT 8844201

  • Page 17: Clé À Chocs

    V1,0 8844201 CLÉ À CHOCS  DE 3/4 PO Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 18: Définitions De Danger

    8844201 Clé à chocs de 3/4 po V1,0 SPÉCIFICATIONS Entrée d’air 3/8 po Format de prise carrée 3/4 po Pression nominale 90 lb/po carré Débit moyen à un temps de 7,3 pi cubes/min fonctionnement de 15 secondes Débit à pleine charge 26 pi cubes/min Couple max.

  • Page 19: Aire De Travail

    V1,0 Clé à chocs de 3/4 po 8844201 INTRODUCTION Cette clé à chocs pneumatique de 3/4 po possède un boîtier en composite avec une prise coussinée et un couple maximal de 1 300 pi-lb. L’outil possède un couple variable en marche avant et en marche arrière.

  • Page 20: Précautions Personnelles

    8844201 Clé à chocs de 3/4 po V1,0 Portez un écran facial panoramique de type approprié avec les lunettes de sécurité puisque cette tâche peut créer des copeaux, des matières abrasives ou des particules. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil.

  • Page 21: Consignes De Sécurité Spécifiques

    V1,0 Clé à chocs de 3/4 po 8844201 Ne dirigez jamais le jet d’air ou les outils vers votre corps, d’autres individus ou des animaux. Les débris et la poussière projetés à grande vitesse peuvent causer des blessures. Des blessures graves ou même la mort peuvent survenir en cas d’inhalation de l’air comprimé.
  • Page 22 8844201 Clé à chocs de 3/4 po V1,0 N’utilisez jamais l’outil lorsque la protection de sécurité a été retirée ou endommagée. Ne fixez jamais le protège-lame en position ouverte. Ne recouvrez pas les orifices d'aération. Un refroidissement approprié est requis pour éviter d’endommager le moteur de l’outil.

  • Page 23: Précautions Relatives Aux Outils Pneumatiques

    V1,0 Clé à chocs de 3/4 po 8844201 16. Ne tenez jamais la prise, la douille et la rallonge de la prise ou les accessoires au moment de frapper. Ce faisant, vous augmenterez les risques de coupures, de brûlures ou de blessures causées par les vibrations.

  • Page 24: Précautions Relatives Aux Tuyaux À Air

    8844201 Clé à chocs de 3/4 po V1,0 Fermez la soupape et évacuez toute la pression d’air restante après chaque utilisation ou avant d’ajuster l’outil. Ne laissez pas l’outil d'air sans surveillance alors que la source d'air comprimé est en fonction. Fermez la source d'air comprimé et purgez l’outil d'air de tout air comprimé...

  • Page 25: Précautions Relatives Aux Vibrations

    V1,0 Clé à chocs de 3/4 po 8844201 Un conduite d'air endommagée ou débranchée sous pression peut se comporter à la façon d'un fouet et infliger des blessures corporelles ou endommager l'aire de travail. Fixez le tuyau d’air du compresseur à une structure fixe ou permanente au moyen de serre-câbles ou d'attache-câbles.

  • Page 26: Pose Du Raccord Pneumatique

    8844201 Clé à chocs de 3/4 po V1,0 POSE DU RACCORD PNEUMATIQUE Préparez un raccord pneumatique standard NPT de 1/4 po (vendu séparément) convenant à votre outil. Enveloppez les filets externes du raccord de ruban d'étanchéité. 1.1 Enveloppez le ruban dans le sens horaire de façon qu'il ne se déroule pas.

  • Page 27: Chute De Pression

    V1,0 Clé à chocs de 3/4 po 8844201 6.1 Si vous devez le serrer, serrez-le à la main le plus possible. Attendez que l'arbre de l'outil ait cessé de tourner avant d'inverser son sens de rotation. Placez la douille au-dessus de la fixation, prenez la clé à chocs fermement avec les deux mains et pressez la gâchette doucement.

  • Page 28: Lubrification D'outils Pneumatiques

    8844201 Clé à chocs de 3/4 po V1,0 Inspectez les fixations de l'appareil, l'alignement and les tuyaux périodiquement. Demandez à un technicien autorisé de réparer ou de remplacer les composants endommagés ou usés. Employez seulement des pièce autorisées. Suivez les instructions pour lubrifier et remplacer les accessoires.

  • Page 29: Mise Au Rebut

    V1,0 Clé à chocs de 3/4 po 8844201 Évitez d'ajouter une trop grande quantité d'huile pour outil pneumatique, puisque cela peut entraîner une perte de puissance prématurée et éventuellement un bris de l'outil. Un technicien qualifié devra démonter l'outil et se débarrasser de l'excès d'huile.
  • Page 30 8844201 Clé à chocs de 3/4 po V1,0 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) 3. Actionnez l'outil en pulsions courtes pour enlever les débris. 4. Si l'outil est toujours bouché, nettoyez-le et lubrifiez-le de la façon décrite dans les instructions de lubrification.

  • Page 31: Répartition Des Pièces

    V1,0 Clé à chocs de 3/4 po 8844201 RÉPARTITION DES PIÈCES LISTE DES PIÈCES Ensemble de soupape DESCRIPTION QTÉ d’accélérateur (including Ensemble du carter du 7-1 et 7-2) moteur (comprenant 38) 7-1 Tige de soupape Entrée d'air d’accélérateur Joint torique 7-2 Soupape d'accélérateur...
  • Page 32 8844201 Clé à chocs de 3/4 po V1,0 10 Ensemble de la gâchette 29 Joint d’étanchéité (comprenant 11 et 12) 30 Cadre de marteau 11 Goupille de gâchette 31 Marteau 12 Joint torique 32 Goupille de marteau 13 Tige de ressort 33 Enclume 14 Joint d’étanchéité...
