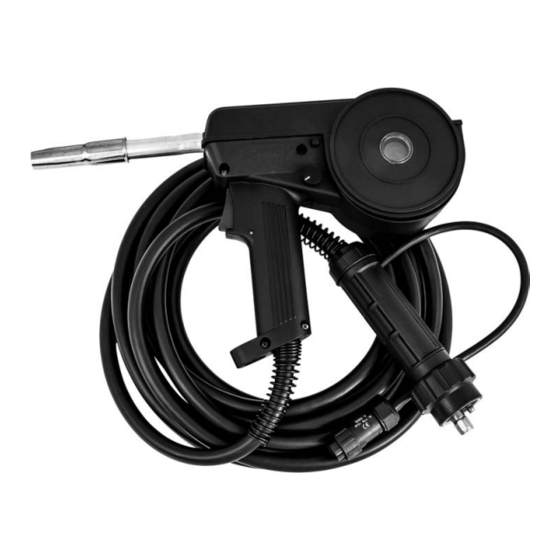

PRO-POINT 200A Manuel D'utilisation
Manuels Connexes pour PRO-POINT 200A
Sommaire des Matières pour PRO-POINT 200A
-
Page 11: Trousse De Pistoletà Bobine De 200 A
V1,0 8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard. - Page 12 8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A V1,0 TROUSSE DE PISTOLET À BOBINE DE 200 A SPÉCIFICATIONS Cycle de service à 200 A 35 % Rouleau d'entraînement 0,30 et 0,35 po INTRODUCTION La trousse de pistolet à bobine Pro.Point de 200 A comporte un col de chalumeau interchangeable avec matières consommables de type 2 standard TwecoMD et un connecteur Euro pour la machine à...
-
Page 13: Définitions De Danger
V1,0 TROUSSE DE PISTOLET À BOBINE DE 200 A 8612517 Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement ou d'inspection et d'entretien. DÉFINITIONS DE DANGER Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. -
Page 14: Déballage
8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A V1,0 Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a été... - Page 15 V1,0 TROUSSE DE PISTOLET À BOBINE DE 200 A 8612517 4. Insérez la fiche du câble de mise à la terre dans la prise négative située sur la partie avant du boîtier, puis serrez (fig. 1-3). Raccordez le fil d'alimentation de soudure à la prise positive (fig.
- Page 16 8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A V1,0 10. Placez la bobine de fil dans le support de bobine (fig. 3-1). L'écrou de retenue de la bobine a un filetage à gauche. Tournez dans le sens horaire pour l'enlever. Tenez et coupez le fil de la bobine en veillant à...
-
Page 17: Soin Et Entretien
V1,0 TROUSSE DE PISTOLET À BOBINE DE 200 A 8612517 14. Réglez la tension du support de bobine à l'aide du bouton (fig. 5-2). 15. Retirez la buse de gaz et l'embout de contact du col de chalumeau. Appuyez sur la détente pour entraîner le fil dans le col jusqu'à... - Page 18 8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A V1,0 4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil.
-
Page 19: Répartition Des Pièces
V1,0 TROUSSE DE PISTOLET À BOBINE DE 200 A 8612517 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION Support de ressort PIÈCE Moteur Bouton de réglage de Plaque de moteur vitesse Vis de suspension Bouton d'ouverture/ Ensemble de rouleau fermeture de fil Étui d'arme gauche Mamelon de fil Crochet suspendu... - Page 20 8612517 TROUSSE DE PISTOLET À BOBINE DE 200 A V1,0 DESCRIPTION Tube conducteur PIÈCE Câble de soudage Étui d'arme droit Support de ressort Étui d'arme supérieur (arrière) Interrupteur à Support d'adaptateur gâchette Écrou de support Potentiomètre d'adaptateur Dispositif pousser- Adaptateur rouler Fiche à...
