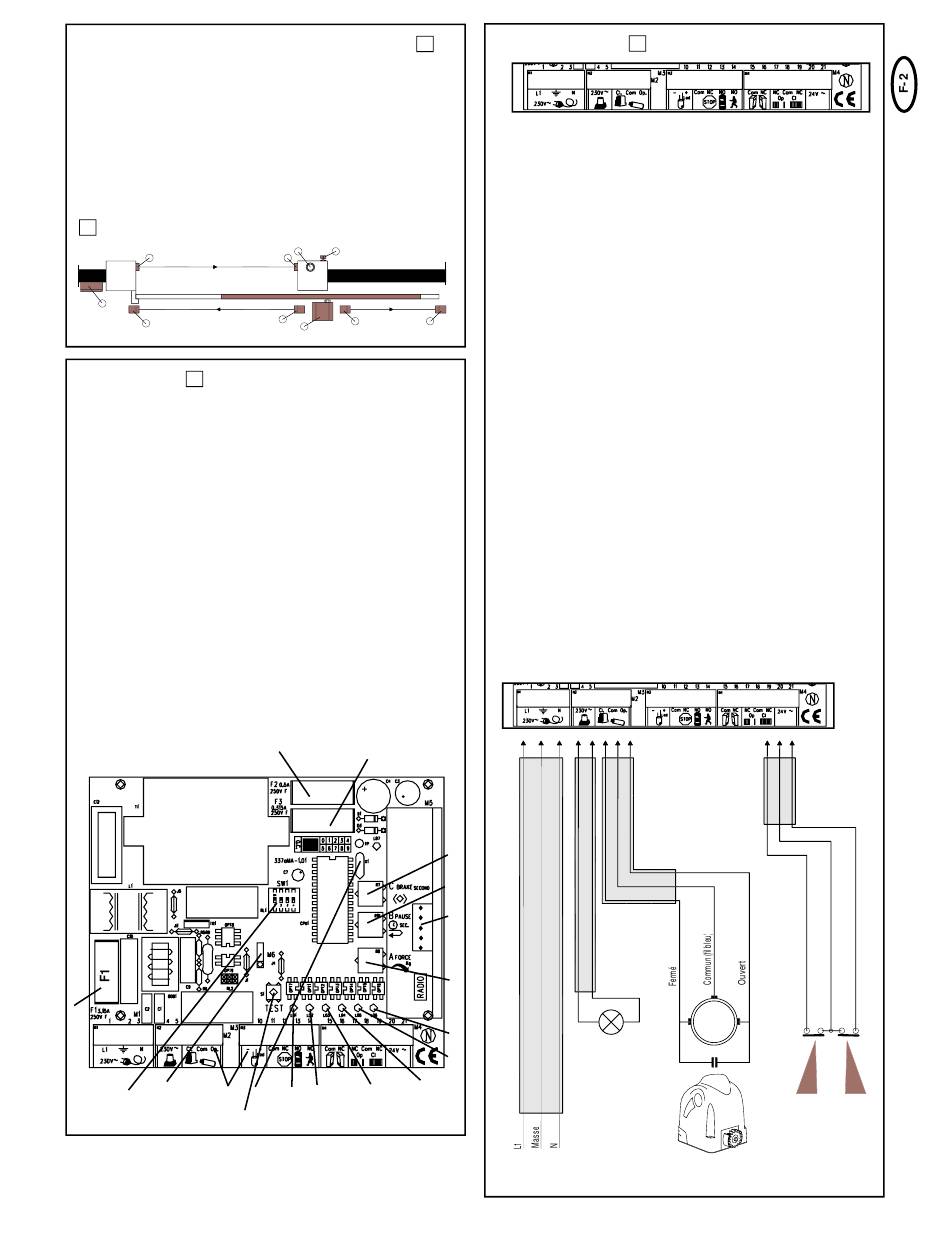

CONFIGURATION TYPIQUE D'UNE INSTALLATION
(1) Entraînement avec commande
(2) Commande (en cas de montage externe)
(3) Barrières photoélectriques, émetteur
(4) Barrière photoélectrique, récepteur
(5) Lampe clignotante
(6) Antenne (option)
(7) Interrupteur à clé (option)
(8) Barrière photoélectrique (option)
(9) Barrière photoélectrique (option)
1
3 3
2 2
8 8
2
INSTALLATION
(1) F1 Fusible principal (230 volts)
(2) F2 Fusible annexe 24 volts ~
(3) F3 Fusible central (logique)
(4) C Frein
(5) B Pause (le portail attend en position
ouverte)
(6) M5 Embase pour radio (modèle 801719)
(7) A Force d'ouverture et de fermeture
(8) LED 5 Fin de course, surveillance
(9) LED 6 Fin de course, surveillance
(10) LED 4 Barrière photoélectrique (surveillance)
(11) LED 3 Touche, entrée
(12) LED 2 Touche, entrée
(13) LED 1 STOP (arrêt d'urgence)
(14) LED 7 Diagnostic (général)
(15) M1 ÷ M4 Bornes de raccordement
(16) M6 Raccordement des accessoires
(non utilisé)
(17) SW1 Commutateur de programme
(commutateur DIP)
1
16
17 15
(18) TEST Touche de test (ouverture complète)
18
