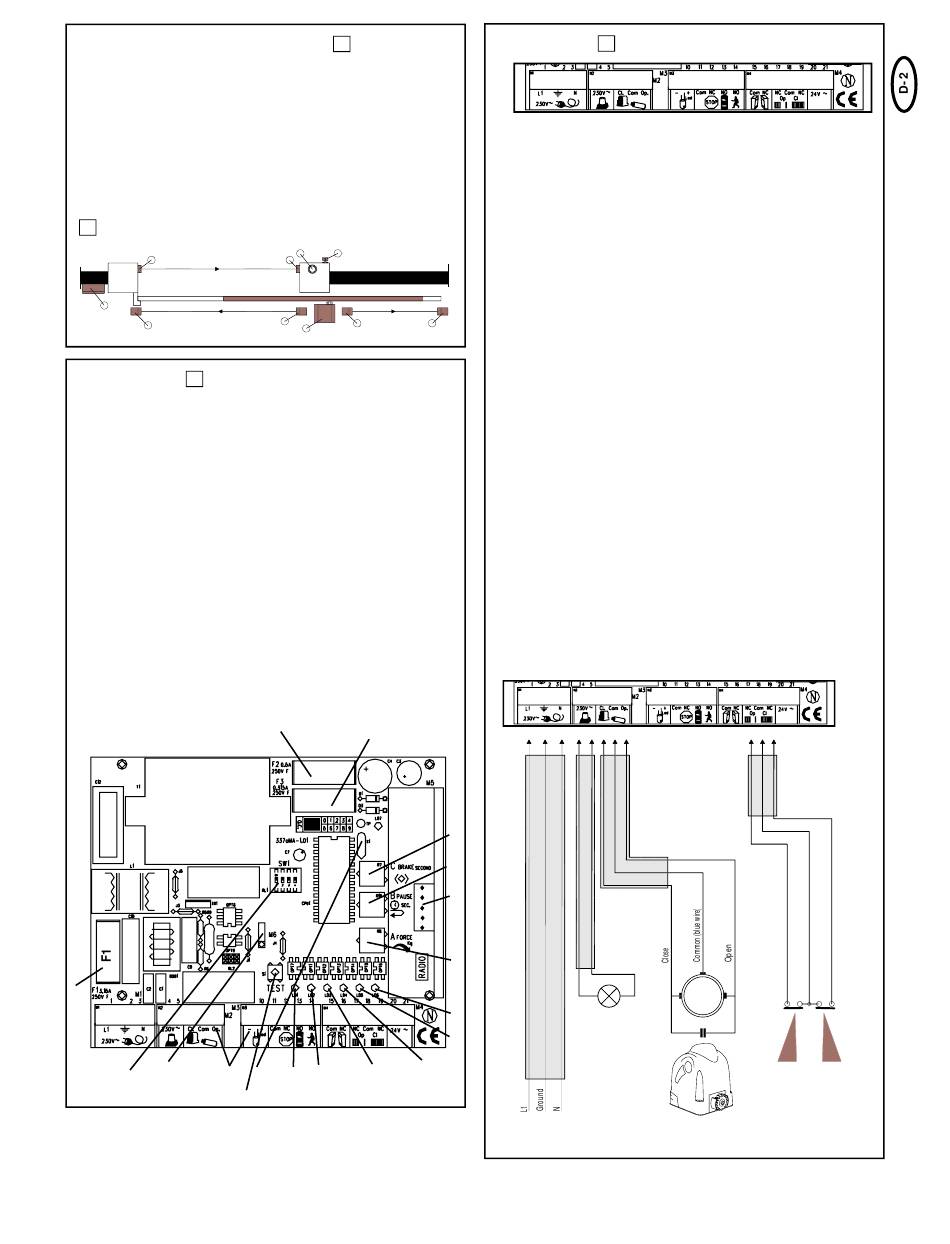

TYPISCHER AUFBAU EINER ANLAGE
(1) Antrieb mit Steuerung
(2) Steuerung (Falls extern montiert)
(3) Lichtschranken Sender
(4) Lichtschranke Empfänger
(5) Blinkleuchte
(6) Antenne (Option)
(7) Schlüsselschalter (Option)
(8) Lichtschranke (Option)
(9) Lichtschranke (Option)
1
3 3
2 2
8 8
2
INSTALLATION
(1) F1
Hauptsicherung (230Volt)
(2) F2
Nebensicherung 24Volt ~
(3) F3
Zentrale Sicherung (Logik)
(4) C
Bremse
(5) B
Pause (Tor wartet offen)
(6) M5
Stecksockel für Funk (Modell 801719)
(7) A
Öffnungs- und Schliesskraft
(8) LED 5
Endschalter Überwachung
(9) LED 6
Endschalter Überwachung
(10) LED 4
Lichtschranke (Überwachung)
(11) LED 3
B Taster Eingang
(12) LED 2
A Taster Eingang
(13) LED 1
STOP (Notstop)
(14) LED 7
Diagnose (Generell)
(15) M1 ÷ M4
Anschluß Klemmen
(16) M6
Anschluß Zubehör (nicht benötigt)
(17) SW1
Programm Schalter (DIPP-Schalter)
(18) TEST
Test-Taster (Öffnet komplett)
1
16
17
15
18
All manuals and user guides at all-guides.com
1
5 5
7 7
4 4
8 8
9 9
9 9
1 1
2
3
F2
F3
10
11
13
12
14
3
ANSCHLÜSSE
M1
1- L
2- Erdung
3- N (Nullleiter)
4- L
5- L
M2
6- L Schließen
7- N (Nullleiter)
8- L Öffnen
M3
9- LED –
10- LED +
11- COM (Gemeinsamer)
12- STOP (Öffner, NC)
13- Taster A (Schliesser, NO)
14- Taster B (Schliesser, NO)
15- COM (Gemeinsamer)
16- LS Kontakt (Öffner, NC)
M4
17- AUF (Öffner NC)
18- COM (Gemeinsamer)
19- ZU (Öffner, NC)
20- L
21- L
4
5
6
3x1,5mm
3x1,5mm
7
8
Blinklampe
9
3x1,5mm
230V~ ±10% 50Hz
ZULEITUNG
230Volt
L 230V/ 50Hz +/- 10%
Versorgung der Steuerung, Antrieb,
Zubehör
230Volt~
Blinkleuchte (230Volt~)
Antriebsanschluss 230Volt~ 700VA
max.
Kondensator wird zwischen
6 und 8 angeschlossen
Tor Status LED
Zeigt an ob das Tor AUF oder ZU ist.
Taster Eingänger
A= Tor komplett Öffnen
B= Tor tlw. Öffnen
Anschluß Lichtschranken
Anschluß Endschalter
Vormontiert für "rechts"
Versorgung Zubehör 24Volt~ +/-5%
500mA
M
Opening
Closing
limit-stop
limit-stop
ENDSCHALTER
