PRO-POINT 8475006 Manuel D'utilisation

Masquer les pouces
Télécharger ce manuel
Table des Matières
Les langues disponibles

Les langues disponibles

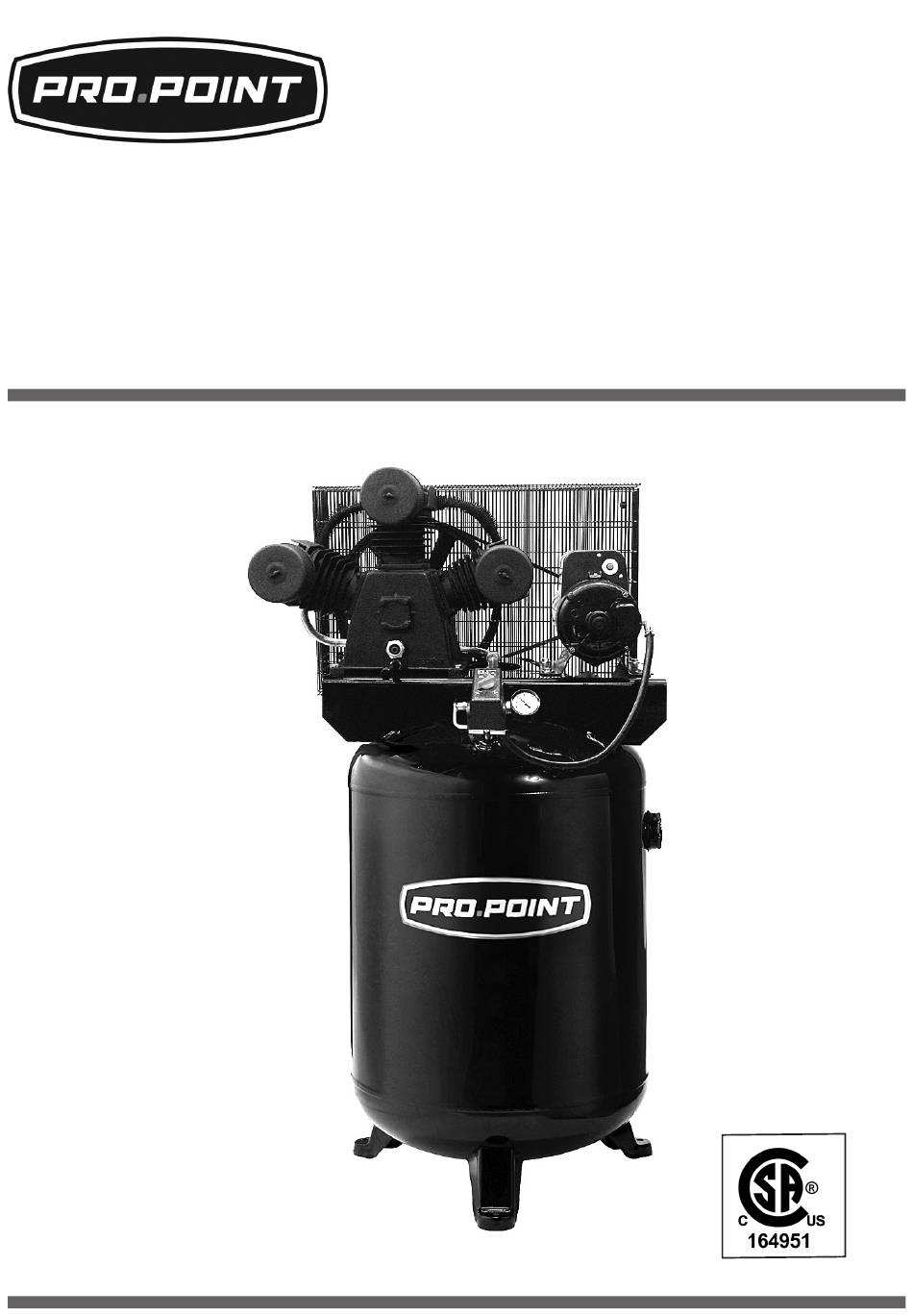

V 1.6
8475006
60 Gallon
Single Stage Stationary
Air Compressor
User Manual
200-3137-A_10-8-18
Please read this manual before use.
Table des Matières
loading

Manuels Connexes pour PRO-POINT 8475006

Sommaire des Matières pour PRO-POINT 8475006

  • Page 21: Compresseur D'air À Un Étage

    V 1,6 8475006 Compresseur d'air à un étage 60 gal Manuel d'utilisateur 200-3137-A_10-8-18 Veuillez lire ce manuel avant d'utiliser cet outil.
  • Page 22 8475006 V 1,6 Compresseur d'air à un étage 60 gal SPÉCIFICATIONS Diffusion d’air 18,1 pi cubes/min à 90 lb/po carré 20,6 pi cubes/min à 40 lb/po carré Capacité du réservoir d’air 227 L (60 gal) Pression d’air max. 155 lb/po carré...

  • Page 23: Définitions De Danger

    8475006 Compresseur d'air à un étage 60 gal V 1,6 SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet appareil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure ou de dommage à l’équipement.

  • Page 24: Consignes De Sécurité Spécifiques

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES 1. Risque d’éclatement Des blessures graves ou la mort peuvent survenir en cas d’explosion du réservoir d’air si celui-ci n’est pas bien entretenu ou si on tente de procéder à des modifications, des altérations ou des réparations.

  • Page 25: Consignes De Sécurité Générales

    8475006 Compresseur d'air à un étage 60 gal V 1,6 6. Risque de dommage au compresseur d’air ou aux biens À défaut de transporter ou d’utiliser le compresseur d’air correctement, il peut en résulter des dépenses majeures en réparations. Faites toujours fonctionner le compresseur au niveau et dans une position fixe pour l’empêcher de basculer ou de...

  • Page 26: Composants De Base Du Compresseur D'air

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 COMPOSANTS DE BASE DU COMPRESSEUR D’AIR Les composants de base du compresseur d’air sont le moteur électrique, le système de protection contre les surcharges thermiques (TOPSMD), la pompe, le pressostat et le réservoir.

  • Page 27: Installation Locale

    8475006 Compresseur d'air à un étage 60 gal V 1,6 SOUPAPE DE DÉCHARGE DE PRESSION Le compresseur d’air est muni d’une soupape de décharge de sécurité conçue pour évacuer la pression du réservoir à une pression de réglage prédéterminée. Vérifiez régulièrement la soupape de décharge de sécurité...
  • Page 28 V 1,6 Compresseur d'air à un étage 60 gal 8475006 SPÉCIFICATIONS D’ALIMENTATION ÉLECTRIQUE AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié. Consultez l’étiquette du numéro de série du compresseur d’air afin de connaître la tension et l’intensité...

  • Page 29: Liste De Vérification D'avant-Démarrage

    8475006 Compresseur d'air à un étage 60 gal V 1,6 AVIS ! Arrêtez le compresseur immédiatement si celui-ci ne fonctionne pas correctement après 30 minutes et communiquez avec Princess Auto Ltd. pour obtenir une solution. 6. Après environ 30 minutes, fermez le sectionneur d’alimentation principal.

  • Page 30: Entretien

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 ENTRETIEN AVERTISSEMENT ! Seul un personnel d’entretien qualifié doit effectuer la réparation de l’appareil. Un appareil mal réparé peut présenter un risque pour l’utilisateur et/ou pour les autres. ATTENTION ! Débranchez ou arrêtez toujours votre compresseur et videz complètement le réservoir d’air avant de tenter tout genre d’entretien.

  • Page 31: Dispositif De Serrage De Courroie

    8475006 Compresseur d'air à un étage 60 gal V 1,6 CHANGEMENT DE L’HUILE 1. Enlevez le bouchon d’huile (F) et vidangez l’huile jusqu’à ce qu’elle devienne une simple goutte. Fermez ensuite (fig. 6). 2. Ajoutez de l’huile à la pompe en retirant premièrement le bouchon du reniflard (G).

  • Page 32: Dépannage

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 NETTOYAGE DU FILTRE À AIR Un filtre à air sale diminuera la performance et la durée de vie du compresseur. Pour éviter la contamination interne de la pompe, nettoyez le filtre fréquemment et remplacez-le régulièrement.
  • Page 33 8475006 Compresseur d'air à un étage 60 gal V 1,6 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) La pompe est lente 1. Courroie desserrée/ 1. Ajustez la tension de courroie. pour accumuler la glissante 2. Corrigez les fuites d’air. pression à l’intérieur 2. Fuite au niveau du système 3.
  • Page 34 V 1,6 Compresseur d'air à un étage 60 gal 8475006 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Fuites d’air Pièces internes du régulateur Remplacez le régulateur ou du régulateur sales ou endommagées les pièces internes. Le régulateur ne règle pas la pression. Le manomètre 1.
  • Page 35 8475006 Compresseur d'air à un étage 60 gal V 1,6 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Une consommation 1. Basse tension/surcharge 1. Vérifiez si la source d’énergie est excessive de du moteur adéquate et si le compresseur est courant entraîne le 2.

  • Page 36: Répartition Des Pièces

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 RÉPARTITION DES PIÈCES TABLEAU DES COUPLES - COMPRESSEUR Serrez à un couple de 14,7 à 20,3 N·m (10,8 à 15 pi-lb) Serrez à un couple de 67,8 à 101,7 N·m (50 à 75 pi-lb) Serrez à...

  • Page 37: Liste Des Pièces - Compresseur

    8475006 Compresseur d'air à un étage 60 gal V 1,6 LISTE DES PIÈCES – COMPRESSEUR DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR DE LA PIÈCE 114-0825 Support 061-0005 Vis n 10 x 3/4 po Garde-courroie (extérieur) 125-0196 Vis de calage, 5/16-18 061-0238 007-0077...
  • Page 38 V 1,6 Compresseur d'air à un étage 60 gal 8475006 DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR DE LA PIÈCE Coude de 90°, 3/4 x 3/4 po 064-0032 Étiquette d’avertissement 098-3031 Boulon, 3/8 x 1 po 059-1007 Écrou de blocage 10-32 058-0158 Rondelle n...
  • Page 39 8475006 Compresseur d'air à un étage 60 gal V 1,6 LISTE DES PIÈCES - ENSEMBLE DE POMPE (18 PI CUBE/MIN.) DESCRIPTION QTÉ IDENTIFICATEUR PIÈCE DE LA PIÈCE Carter moteur 049-0060 Cylindre 050-0074 Joint d'étanchéité entre le cylindre et le carter moteur...

  • Page 40: Liste De Pièces - Trousse

    V 1,6 Compresseur d'air à un étage 60 gal 8475006 DESCRIPTION QTÉ IDENTIFICATEUR PIÈCE DE LA PIÈCE Volant moteur 044-0079 Capuchon pour tuyau, 3/8 po 062-0101 LISTE DE PIÈCES - TROUSSE DESCRIPTION DE PIÈCES COMPRISES PIÈCE TROUSSE Joints d'étanchéité, Comprend les articles nos 3, 5, 7, 20, 25 et 37 046-0359 ensemble complet Trousse de révision...
