Raccordement
5.11 Raccordement d'un module électronique à un module de connexion

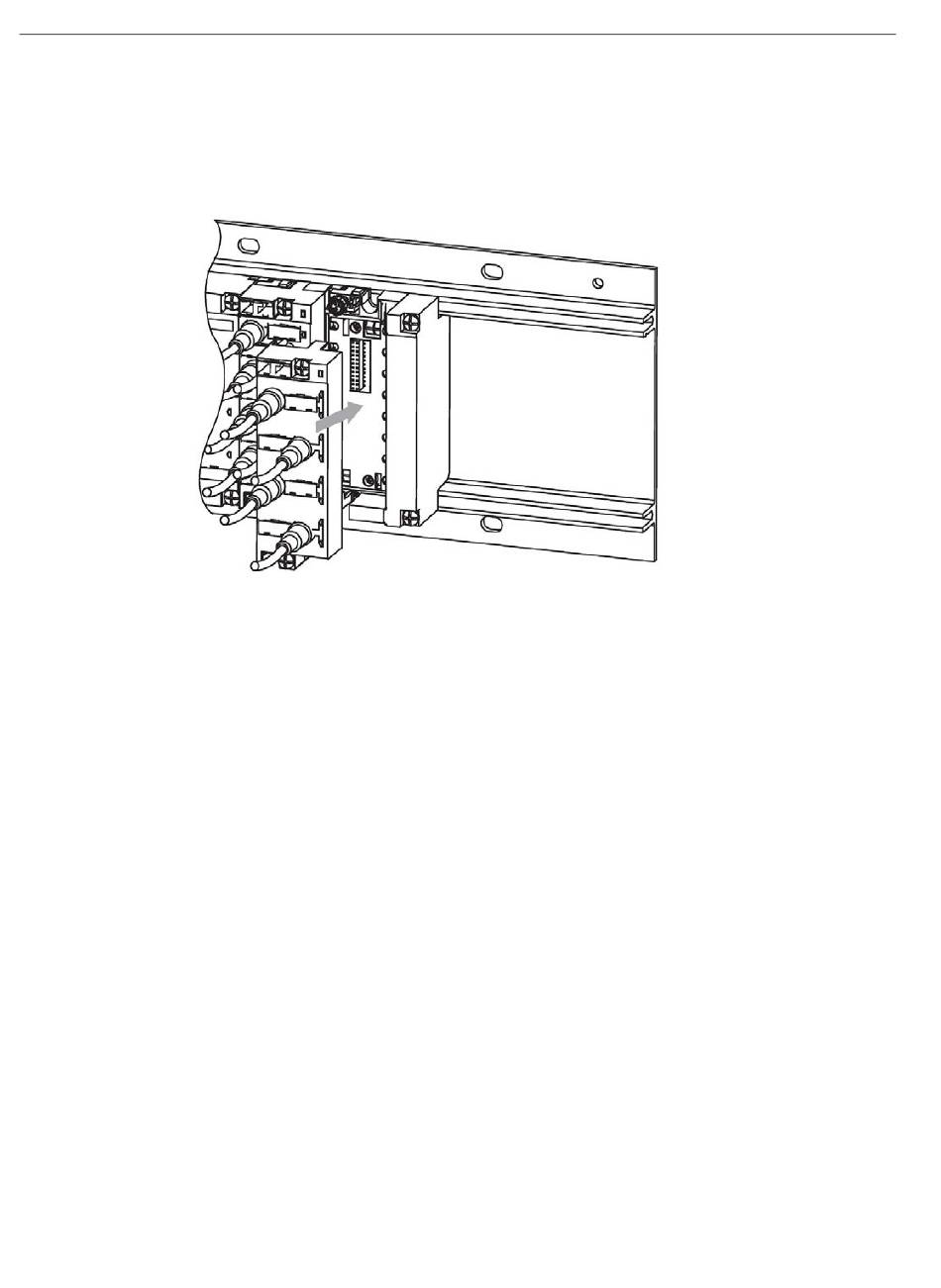

Raccordement d'un module de connexion
1. Enfichez le module de connexion sur le module électronique.
2. Vissez le module de connexion au porte-module (2 vis cruciformes à l'avant : en bas et en
haut, couple 1,5 Nm).
Figure 5-19
Obturation des connecteurs femelles inutilisés
Obturez tous les connecteurs femelles inutilisés à l'aide de caches M12 pour garantir le degré
de protection IP65, IP66 ou IP67.
