Sur l'IO Device sélectionné, la LED LINK clignote. Si PROFINET IO est raccordé en chaînage, les
deux LED LINK clignotent.
Remarque
Test de clignotement avec le module d'interface IM 154-3 PN High Feature
Sur le module d'interface IM 154-3 PN High Feature, les LED LINK et RX/TX sont regroupées
comme LED P1 ou P2. Le comportement de la LED P1 ou P2 lors du test de clignotement est
identique à celui de la LED LINK.
6.2.4

Regroupement de modules lors de la configuration (PROFINET IO)

Introduction
Pour exploiter au mieux la plage d'adresses disponible du contrôleur IO, vous pouvez
regrouper deux modules de sorties TOR dans un octet dans la zone des sorties de la mémoire
image. Pour cela, rangez systématiquement les modules électroniques et repérez-les en
conséquence.
La plage d'adresses maximale des modules d'interface PROFINET est de 256 octets pour les
entrées et de 256 octets pour les sorties.
Asymétrie pour les alarmes de débrochage/embrochage de modules DO

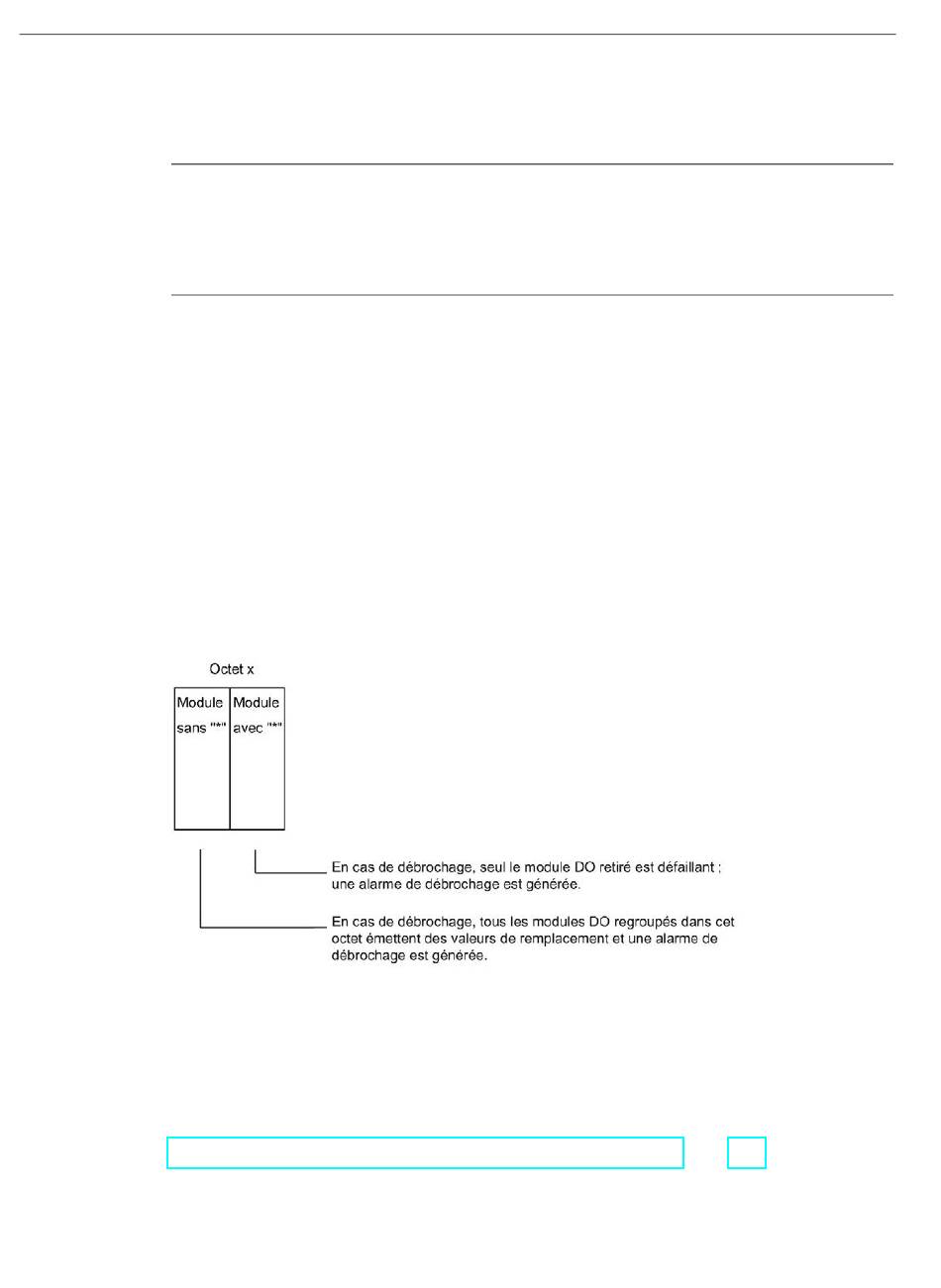

Figure 6-3
Marche à suivre
La marche à suivre pour le regroupement est identique à celle pour le PROFIBUS DP.
Voir aussi
Regroupement de modules lors de la configuration (PROFIBUS DP) (Page 137)
