Contrôle De Configuration Avec Module D'interface Profibus - Siemens SIMATIC ET 200pro Instructions De Service

Fonctions
9.3 Contrôle de configuration (gestion des options)
station d'option 2 avec les modules dans un autre ordre
L'ordre des emplacements 3 et 4 est interverti.
Figure 9-6
9.3.2 Contrôle de configuration avec module d'interface PROFIBUS
Dans le cas du contrôle de configuration avec module d'interface PROFIBUS, vous définissez
via la mémoire image des sorties, à l'aide d'une interface de commande, les modules de la
station maître qui sont disponibles et ceux qui sont absents sur la station d'option.
Contrairement à ce qui est le cas avec les modules d'interface PROFINET, les modules
d'interface PROFIBUS ne permettent pas de modifier l'ordre des modules.
184

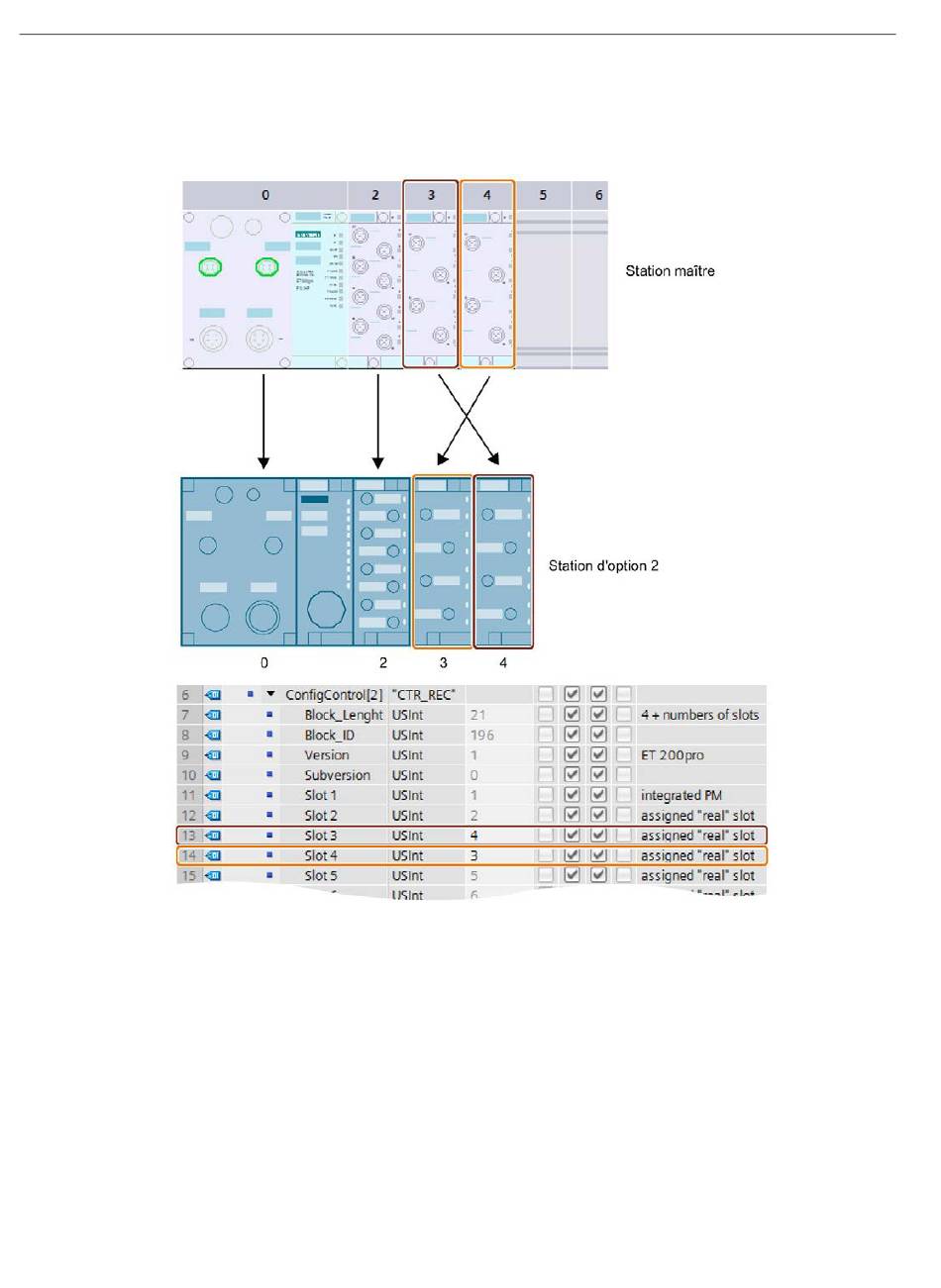

Exemple : configuration matérielle de la station d'option 2 avec l'enregistrement
correspondant dans STEP 7
Système de périphérie décentralisée ET 200pro
Instructions de service, 01/21, A5E00335545-AO
