5.13 Raccordement d'un module de puissance à un module de connexion CM PM-E ECOFAST
Obturation et montage du module de connexion
1. Enfichez le cache sur le module de connexion et tirez simultanément le câble hors des
passe-câbles.
2. A l'aide du tournevis cruciforme, serrez les deux vis sur le dessous du module de connexion.
3. Serrez la décharge de traction des passe-câbles M20 à l'aide de la clé à fourche (couple 3
Nm).
4. Enfichez le module de connexion sur le module d'alimentation.
5. Vissez le module de connexion au module d'alimentation (couple 1,5 Nm). Serrez
uniformément les 2 vis. Les vis se trouvent déjà dans le module de connexion.
Voir aussi
Mod. d'alim. PM-E (Page 325)
5.13 Raccordement d'un module de puissance à un module de
connexion CM PM-E ECOFAST
Introduction

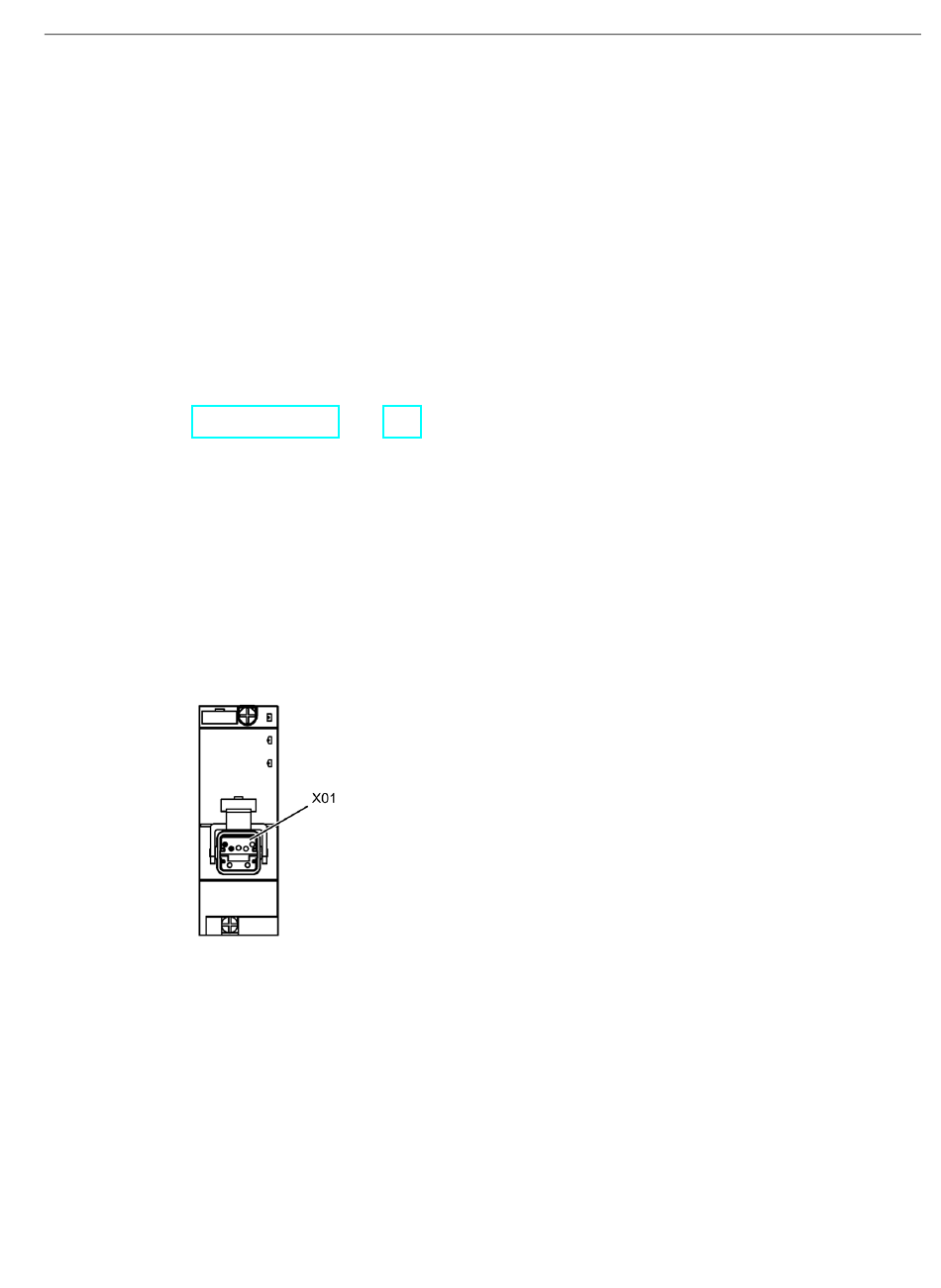

Sur le module de connexion CM PM ECOFAST, raccordez l'alimentation en tension de charge
2L+ via le connecteur ECOFAST X01.
Condition préalable
• Le module d'alimentation est monté avec le module de bus sur le porte-module.
Outil nécessaire
Tournevis, pince à dénuder et outil de sertissage pour le câblage du connecteur ECOFAST, si
vous confectionnez vous-même les câbles.
