16.3
Panneau de commande et d'affichage
16.3.1
Constitution et fonction
Le panneau de commande est connecté à la carte-mère via un câble de connexion à 26
points.
Panneau de commande
16.3.2
Brochage des connecteurs du panneau de commande
⑦
Reset externe
type : JST B2B-PH-SM3-TB
N° de
broche
1
2
L'appareil est réinitialisé lorsque les broches 1 et 2 (par ex. par bouton) sont court-circuitées.
Il conserve cet état jusqu'à suppression du court-circuit.
Remarque
Pour plus d'informations sur le brochage des interfaces, veuillez vous adresser au support
client ou au centre de dépannage.
SIMATIC IPC647C
Instructions de service, 12/2012, A5E02669339-04
Désignation
Signification
abrégée
PWR Good
Extern reset, (IO low max. 30 mA)
GND
Masse
Descriptions détaillées

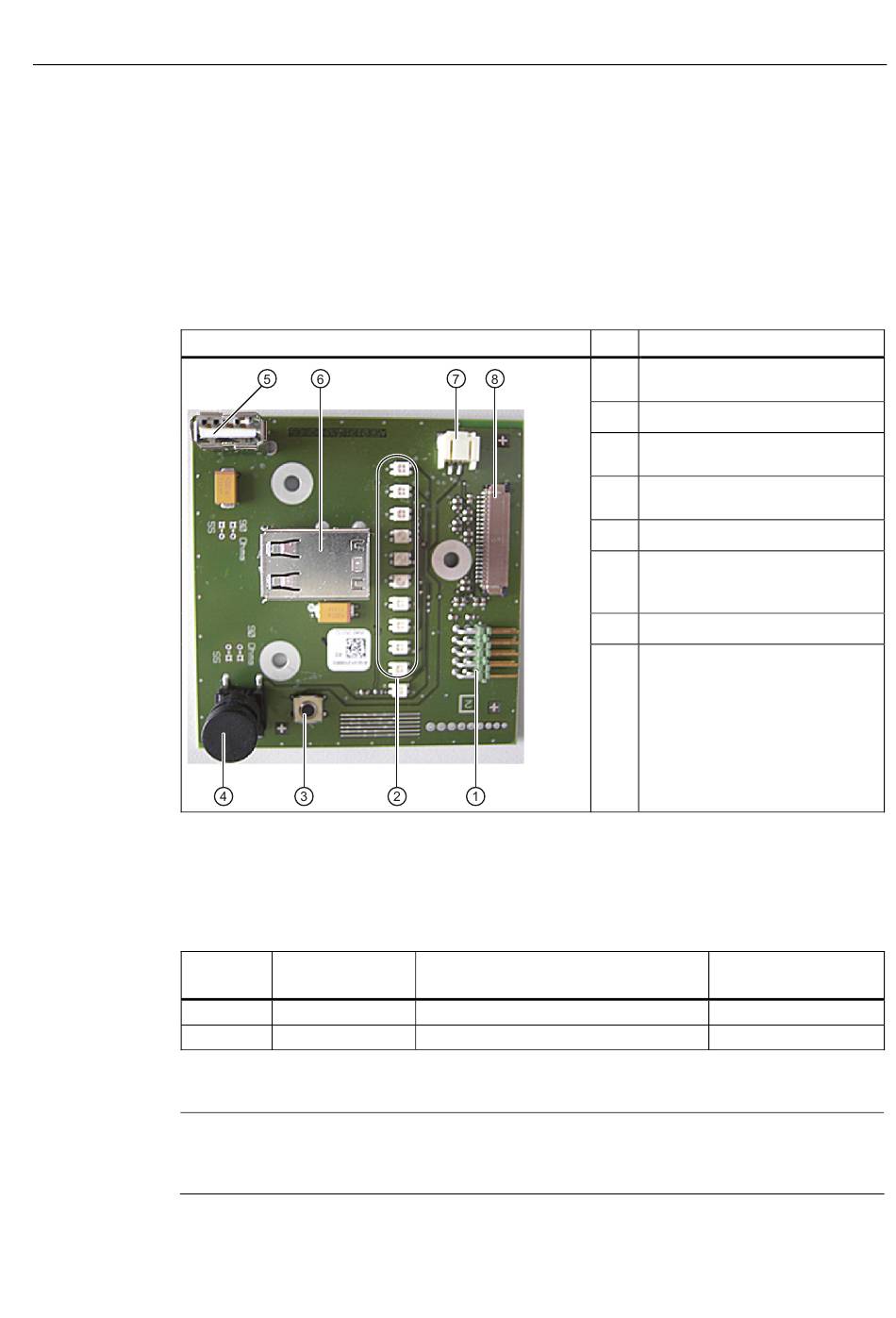

16.3 Panneau de commande et d'affichage
Pos.
Description
①
Barrette de 9 broches
Connexion à la carte-mère (x420)
②
DEL
③
Bouton Reset
Bouton à 1 point
④
Bouton Marche/Arrêt
Bouton à 1 point
⑤
Port USB
⑥
Port USB
(seul le contact USB supérieur est
occupé)
⑦
Connecteur Reset externe
⑧
Connexion à la carte-mère (x46)
Entrée / Sortie
181
