Caractéristiques techniques
8.5 Description du matériel
8.5.4

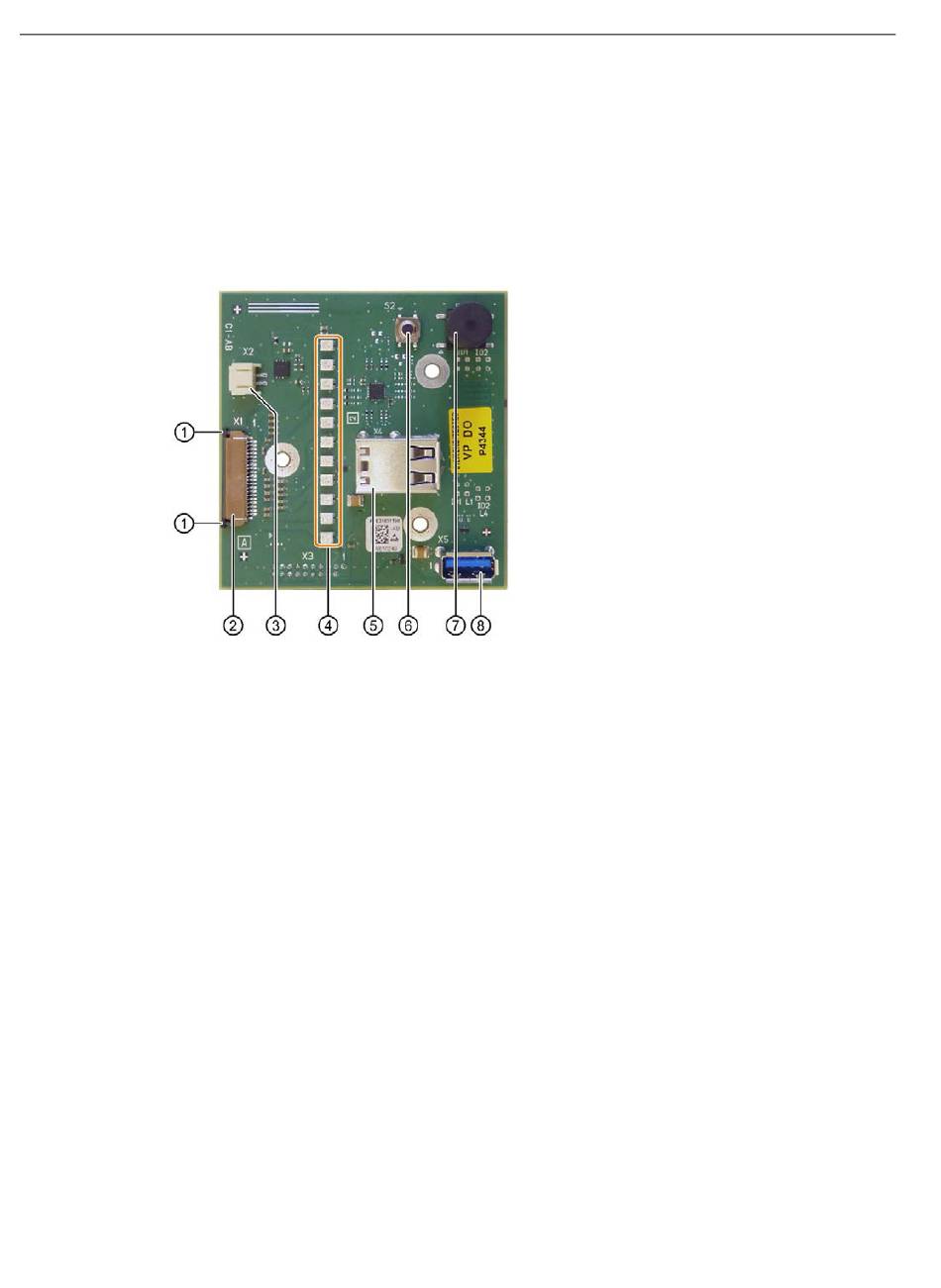

Panneau de commande et d'affichage
8.5.4.1
Constitution et fonction
Le panneau de commande est connecté à la carte-mère via un câble plat à 26 points. Le
câble plat est enfiché à la position
①
du connecteur.
①
②
③
④
⑤
⑥
⑦
⑧
212
Verrouillage connecteur
Connecteur, connexion à la carte-mère
Connexion pour la réinitialisation externe
DEL
Port USB, seul le contact USB supérieur est occupé
Bouton Reset à 1 point
Bouton marche/arrêt à 1 point
Interface USB 3.0
②
puis sécurisé en poussant vers la droite le verrouillage
Instructions de service, 03/2018, A5E32996307-AC
SIMATIC IPC647D
