Vue d'ensemble

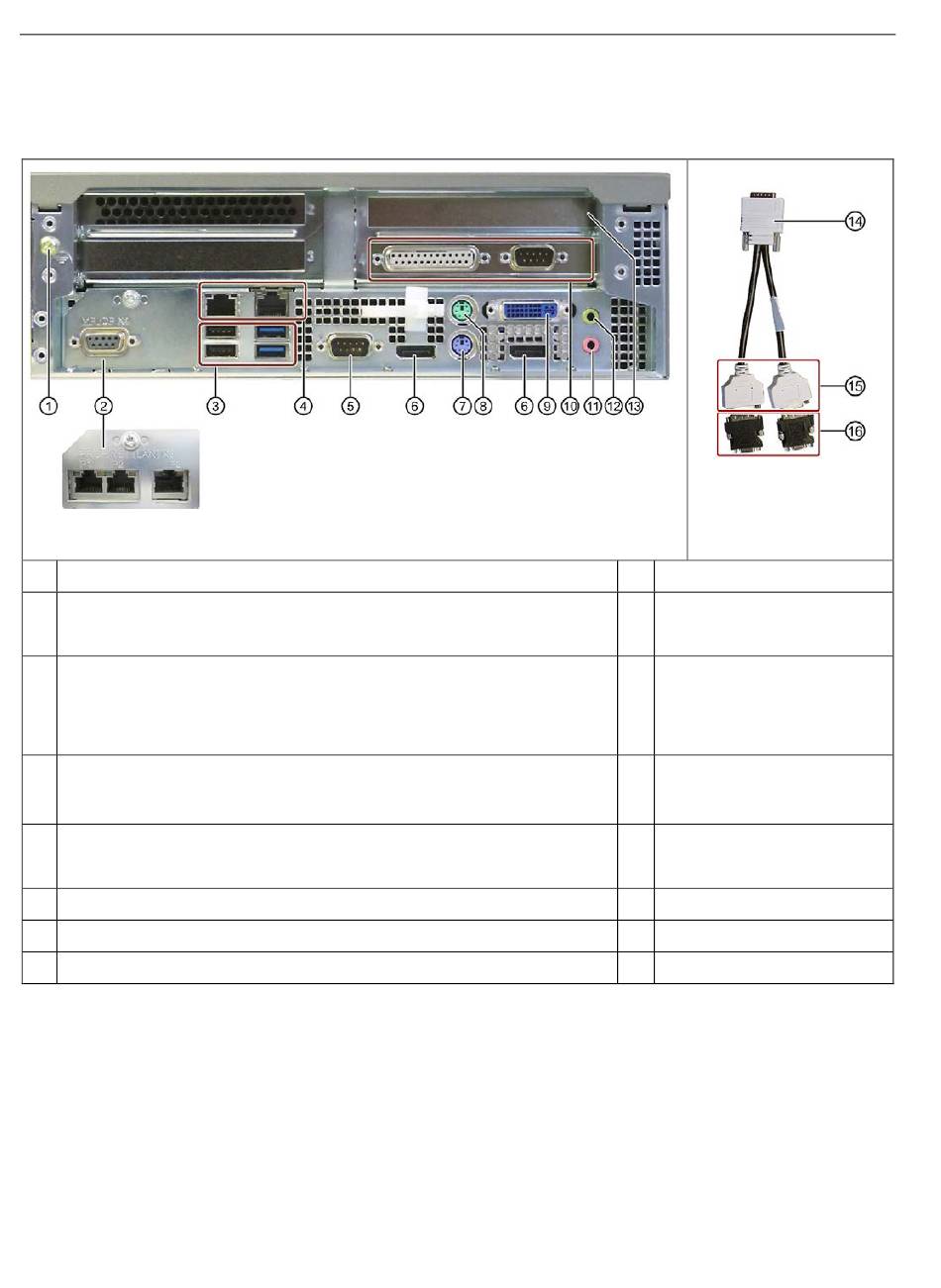

1.2 Structure de l'appareil
1.2.2
Interfaces
①
Branchement de la compensation de potentiel
②
Volet de protection bus de terrain : Pas de bus de terrain, ni de PROFIBUS ou
PROFINET
1
③
Interfaces USB
Prises de gauche : raccordement des appareils USB 2.0
Prises de droite : raccordement des appareils USB 3.0/USB 2.0
Les raccordements USB 2.0 et USB 3.0 occupent différents ports USB.
④
Interfaces ETHERNET 1 et 2
Les interfaces LAN sont numérotées sur le boîtier en vue d'une affectation
univoque. La numérotation du système d'exploitation peut en diverger.
⑤
Interface COM
⑥
Interface DisplayPort
⑦
Interface PS/2 pour clavier
⑧
Interface PS/2 pour souris
en fonction de la configuration matérielle commandée
1
22
Adaptateur Dual Head
L'adaptateur est néces-
saire si vous voulez rac-
corder un ou deux écrans à
la carte graphique Dual
Head optionnelle.
⑨
Interface DVI-I
⑩
Adaptateur de plaque support
avec interface LPT et COM2, en
option
⑪
Entrée audio pour source audio
analogique ou microphone,
prise jack 3,5 mm
⑫
Sortie audio pour haut-parleur
ou casque ; prise jack 3,5 mm
⑬
Emplacements pour cartes
d'extension (derrière la plaque
support)
⑭
Fiche DMS59
⑮
Fiches DVI-I
⑯
Adaptateur VGA
Instructions de service, 03/2018, A5E32996307-AC
SIMATIC IPC647D
