Structure et fonctionnement
Procédé de soudage MIG/MAG
5.7.15 Torche pousser/tirer MIG/MAG
Une avancée sans entrave du fil est une des conditions essentielles pour un haut rendement et une
excellente qualité de la soudure. Ceci est particulièrement problématique quand on utilise :
•
de longs faisceaux,
•
des fils possédant un faible pouvoir coulissant,
•
des fils possédant une faible résistance au flambage et
•
et quand on doit respecter des vitesses de sortie de fil particulièrement uniformes.
Il existe au niveau de la torche des moyens supplémentaires d'aide à l'avancée du fil, ce qui constitue
une nette amélioration par rapport aux simples dispositifs dévidoirs. On utilise au niveau de la torche un
mécanisme servant à tirer le fil (PULL) qui agit en complément du dévidoir (poussant- PUSH) situé dans
le générateur / coffret du dévidoir.
Les deux moteurs du dévidoir sont synchronisés au niveau de la régulation d'intensité.
Torche sans potentiomètre
Eléments de commande
1 touche de sélection
de la torche
Torche pousser/tirer avec potentiomètre
Commutateur du dévidoir sur « Haut /Bas » (voir chap. « Eléments de commande internes »)
Réglage en continu de la puissance de soudage (fonction montant /descendant)
Eléments de commande
1 touche de sélection
de la torche
1 bouton tournant

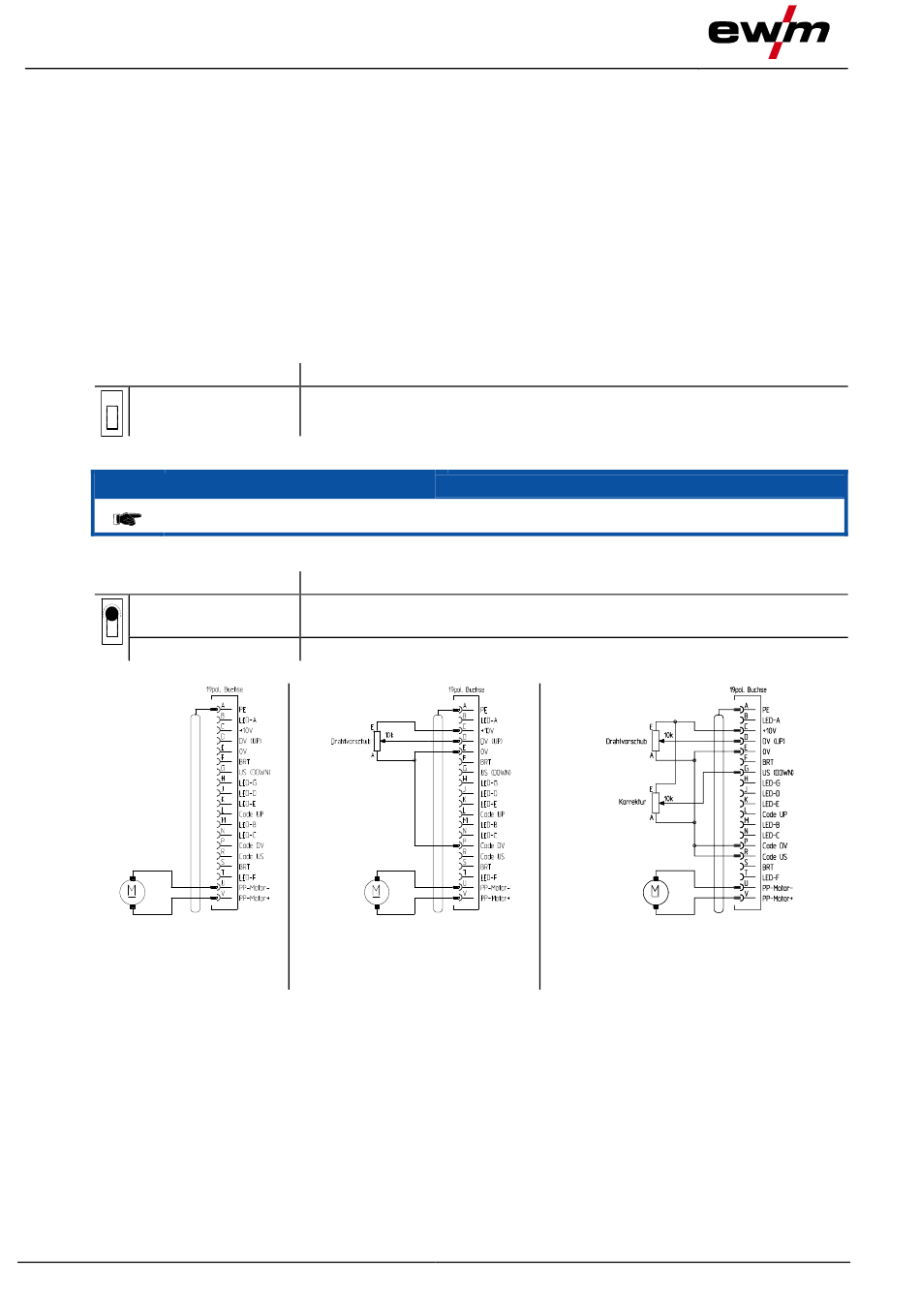

5.7.15.1 Affectation des broches
sans potentiomètres
48
Fonctions
Soudage marche/arrêt
CONSIGNE
Fonctions
Soudage marche/arrêt
Réglage continu de la vitesse du fil
avec potentiomètre pour
vitesse du fil
Illustration 5-15
avec potentiomètres pour vitesse du fil
et modification de la longueur de l'arc
099-004845-EW502
14.01.2014
