Structure et fonctionnement
Procédé de soudage MIG/MAG
5.7.5
Point de travail MIG/MAG
Le point de travail (puissance de soudage) est présélectionné en fonction du principe de commande
monobouton MIG/MAG, c'est-à-dire que l'utilisateur doit lors de la présélection de son point de travail par
ex. uniquement régler la vitesse du fil souhaitée pour que le système numérique calcule les valeurs
optimales pour le courant de soudage et la tension de soudage (point de travail).
Le réglage du point de travail peut être prédéfini à partir des composants accessoires, comme la
commande à distance, la torche de soudage, etc.

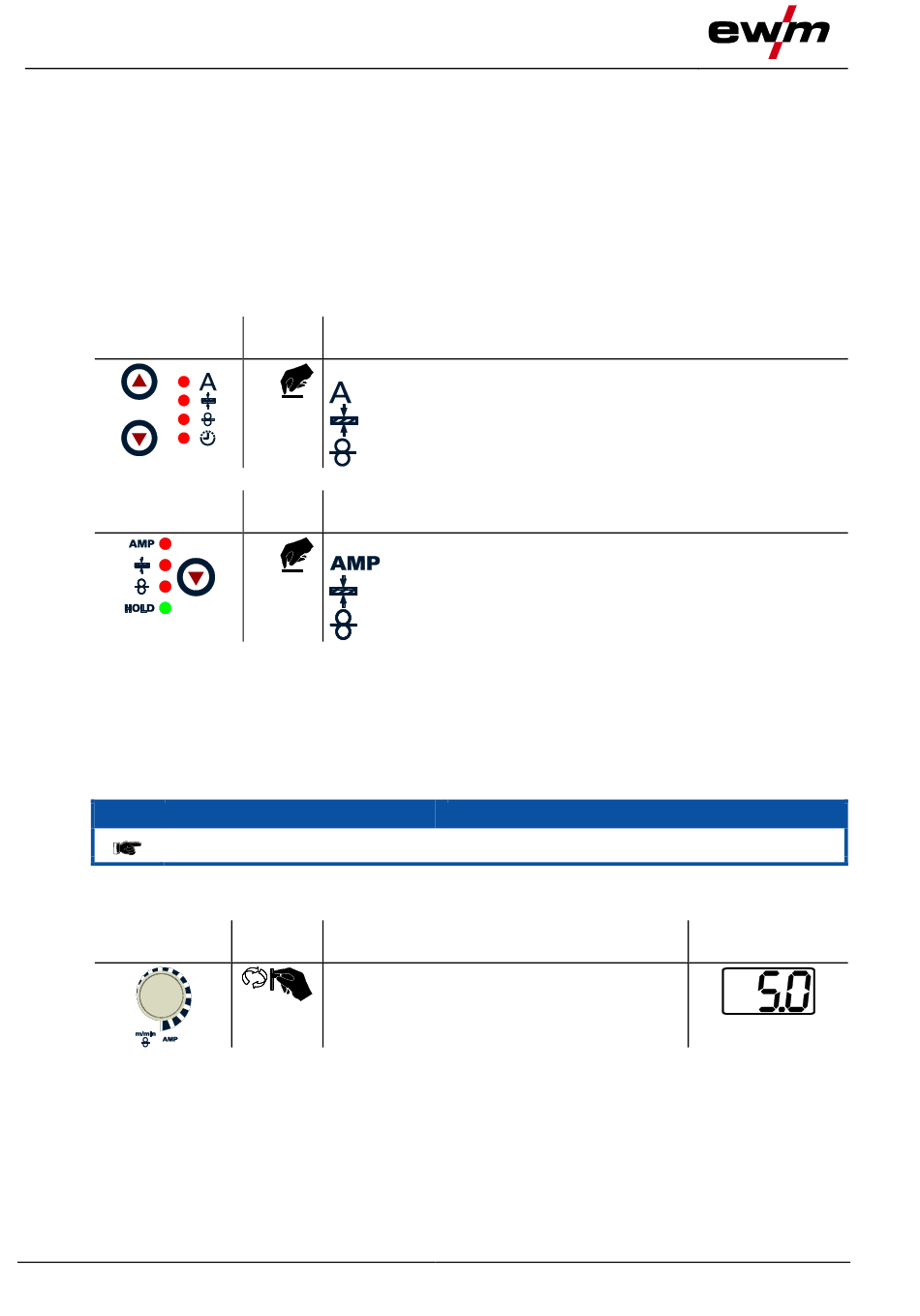

Sélection de l'unité d'affichage
5.7.5.1
Le point de travail (puissance de soudage) peut être affiché sous la forme du courant de soudage, de
l'épaisseur du matériau ou de la vitesse du fil.
Sur le poste de soudage avec commande M3.19
Elément de
commande
Sur le dérouleur avec commande M3.70
Elément de
commande
Exemple d'applications
Vous devez souder de l'aluminium (matériau = AlMg, gaz = Ar 100 %, diamètre du fil = 1,2 mm et
épaisseur du matériau = 5 mm), n'avez pas d'objectif et ne disposez d'aucun paramètre, comme par ex.
la vitesse du fil.
Basculer vers l'affichage de l'épaisseur du matériau. Régler le point de travail sur 5 mm.
Ceci correspond par ex. à une vitesse de fil de 8,4 m/min.
Réglage du point de travail par rapport à l'épaisseur du matériau
5.7.5.2
Les réglages sont effectués sur la commande de l'ensemble dévidoir !
La section suivante présente des exemples de réglage du paramètre d'épaisseur de tôle pour le réglage
du point de travail.
Élément de
commande
40
Action
Résultat
Commutation de l'affichage entre :
n x
courant de soudage,
épaisseur du matériau,
vitesse du fil
Action
Résultat
Commutation de l'affichage entre :
courant de soudage,
n x
épaisseur du matériau,
vitesse du fil
Action
Résultat
Augmenter ou diminuer la puissance de soudage
via le paramètre d'épaisseur de la tôle.
Exemple d´affichage : 5,0 mm
CONSIGNE
Affichage
099-004845-EW502
14.01.2014
