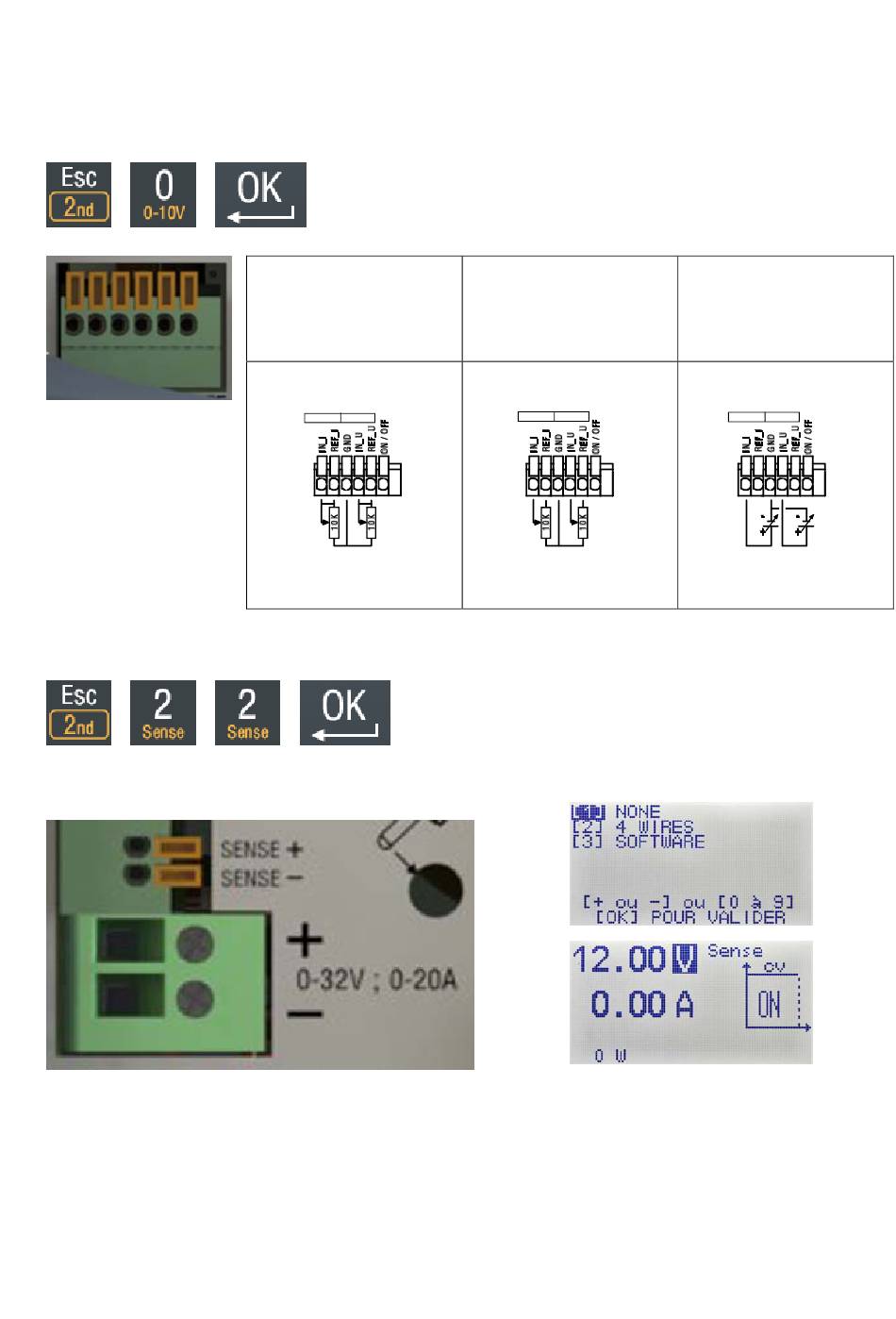

10 COMMANDE 0 – 10V
Cette fonction permet de contrôler l'alimentation en tension et en courant par une tension
analogique ou un potentiomètre ou une résistance.
La valeur de consigne maximale est celle affichée avant d'activer la fonction.
La séquence suivante permet d'accéder à la configuration
11 CABLAGE DU BORNIER ARRIERE
Configuration sense 4 FILS pour la sortie sur les borniers à l'arrière de l'alimentation.
Les borniers "sense+" et "sense-" doivent être impérativement connectés sur les
sorties + et -, au plus près de la charge.
La section recommandée des conducteurs pour la puissance est de 2.5 à 4mm², celle
des "
" est de 0,22 mm² minimum.
SENSE
4000 4 356_11-20
Suivre les indications pour la configuration
Mode résistance
variable
(Configuration
POTENTIOMETRE)
ANALOG REMOTE
CURRENT VOLTAGE
Commande Commande
I
U
12
:
Mode potentiomètre
(Configuration
POTENTIOMETRE)
ANALOG REMOTE
CURRENT VOLTAGE
Commande Commande
I
U
Mode commande
en tension
(Configuration
TENSION)
ANALOG REMOTE
CURRENT VOLTAGE
0 -10V 0 -10V
Commande Commande
I
U
FRANÇAIS
