NOTICE D'INSTRUCTIONS DE L'ALIMENTATION ALE2902M
1. RENSEIGNEMENTS PRELIMINAIRES
Constructeur : elc 59, avenue des Romains 74000 ANNECY
Téléphone : +33 (0)4 50 57 30 46 Télécopie : +33 (0)4 50 57 45 19
Instrument : ALIMENTATION STABILISEE D'EQUIPEMENT
Marque : elc
Type : ALE2902M
2. DESCRIPTION
2-1 Présentation
Vous venez d'acquérir l'alimentation type ALE2902M, nous vous remercions et vous félicitons de
votre choix.
Cet appareil électronique a été construit conformément à la norme européenne EN 60950 et vous
est fourni en bon état. Il est destiné aux usages professionnels et industriels.
Le présent manuel d'instruction contient des textes d'informations et d'avertissements qui doivent
être respectés par l'utilisateur pour assurer un fonctionnement sûr et pour maintenir l'appareil en bon
état.
Bornier secteur

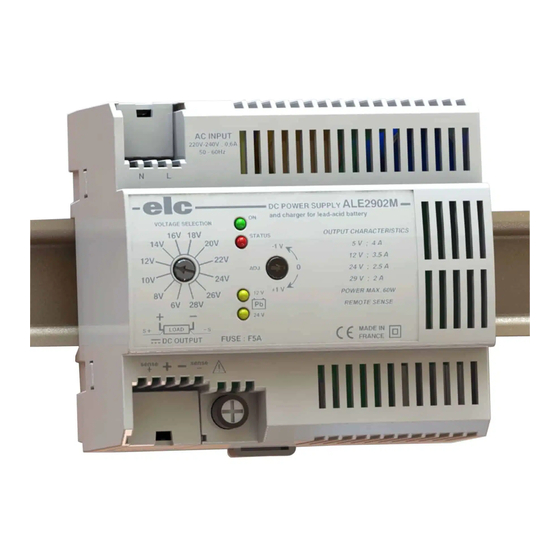

2-2 Vue d'ensemble
Voyant ON :
présence tension
Voyant STATUS :
défaut
Sélecteur de
tension de sortie
Bornier de sortie
fusible de sortie
2-3 Caractéristiques techniques
Les caractéristiques de l'appareil sont données aux bornes de l'alimentation à 23°C.
Tension de sortie : variable de 5V à 29V par commutateur à 12 positions et réglage fin.
positions du commutateur : 6, 8, 10, 12, 14, 16,18, 20, 22, 24, 26, 28.
variation du réglage fin : ±1V
Ondul. résid. totale : < 3 mV efficaces
Ondul. basse fréq. : < 4 mV crête à crête
Ondul. fréq. décou.: < 3 mV crête à crête (avec larg. bande 20MHz).
Pics de commut. : < 10 mV crête à crête (avec larg. bande 20MHz).
Régul. de charge : < 30 mV à 5 V et <10 mV à 29 V pour une variation de charge de 0 à 100%
Régul. de source : < 1 mV à 29 V/2 A et < 4 mV à 5 V/4 A pour variation secteur de ±10%.
Régul. dynamique : < 1% à 29 V et < 5 % à 5 V pour une variation de charge de 10 à 90%.
Temps de maintien: 25 ms à charge 50% et 12 ms à 100% secteur à 190 V.
Rendement : > 80% à puissance maxi (60 W en sortie).
Courant de sortie : 4 A à 5 V, 3,5 A à 12 V, 2,5 A à 24 V, 2 A à 29 V et 4,2 A en court-circuit .
Puissance (fig.1) : varie linéairement de 60 W à 20 W en fonction de la tension (29 à 5 V)
Protections : contre les courts-circuits par limitation de courant.
contre les surintensités sur la source par fusible T3.15A interne.
contre les surtensions sur la source par varistance.
contre les inversions de polarité batterie, par fusible en sortie F1 = F5A.
contre les échauffements excessifs par disjonction en température.
Alimentation : Nominal : 220 - 240 V (plage : 190 - 264 V), 50 - 60 Hz.
Classe d'isolation : II
Rigidité diélectri. : 3000 V entre entrée et sortie
Temp. fonction. : -25 °C à +60 °C, sans glace ni condensation ;
dérating : 1 W/°C à partir de +40 °C.
Temp. de stock. : -25 °C à + 85 °C, sans glace ni condensation,
humidité : 50 à 85%. (Fig. 2)
Indice de protec. : IP 30
Norme Sécurité : EN 60950-1.
Norme CEM : EN 61000-6-2, EN 61000-6-4
Présentation : Boitier modulaire 6 unités de 17.5 mm (suivant
norme DIN 43 880) en polycarbonate avec
sérigraphie, encliquetable sur profilé de 35 mm
(rail DIN EN 50022) ou montage murale
(fixations incorporées).
Dimensions : h = 58 mm l = 106 mm p = 95 mm
entraxe fixation murale : 108 mm
Masse : 295 g
Raccordement entrée : Bornier 2 plots à ressort pour fils de 2.5 mm² (AWG12).
Raccordement sortie : Bornier 4 plots à ressort pour fils de 2.5 mm² (AWG12).
2.4 Composition de l'ensemble
L'ALE2902M est livrée avec des caches borniers et sa notice d'instructions.
3. MISE EN SERVICE
3-1 Prescriptions de sécurité
 Seules des personnes qualifiées doivent travailler sur cet appareil ou dans son voisinage.
Afin d'éviter les risques de choc électrique et de brulure, cette alimentation ne doit pas être
accessible en fonctionnement normal. Le produit est destiné à être installé dans un
emplacement à accès restreint (installation en armoire ou coffret fermé,...) ayant un fond
en matière non combustible.

Avant l'installation ou la maintenance, le disjoncteur principal doit être ouvert et con-
damné pour interdire sa fermeture intempestive.
 Un disjoncteur de ligne, 1 A courbe C, conforme à l'EN60947, doit être inclus dans
l'installation électrique comme dispositif de sectionnement, à proximité immédiate de
l'appareil et doit être facilement accessible par l'opérateur.
La tension de mode commun entre la terre et la sortie ne doit pas dépasser 50 Vac.
Les équipements connectés à cet appareil doivent être conformes à leur norme produit.
Pour une bonne convection, ne pas masquer les ouvertures et installer l'appareil verticalement.
3-2 Montage
Le raccordement des conducteurs d'alimentation et de sortie doit être possible après fixation.
Avant toutes connexions, vérifier qu'une tension dangereuse n'est pas présente sur vos fils.
Le non-respect des consignes de sécurité peut avoir pour conséquence un contact avec des parties sous
Réglage fin tension dangereuse et conduire à la mort ou à des blessures graves.
de tension
Respecter les branchements du secteur et de la sortie indiqués sur les sérigraphies.
Les borniers d'entrée/sortie sont à ressorts. Basculer les leviers vers l'arrière pour ouvrir les cages, engagez
Voyant 12V :
les fils et ramenez les leviers vers l'avant pour verrouiller.
Position
Après avoir connecté tous les fils, engager les caches borniers dans les fentes du boîtier pour protéger.
chargeur
Fixation par CLIP sur profilé 35x15 mm ou 35x7,5 mm (rails DIN EN 50022) :
de batterie 12V
Engager les crochets sur le haut du rail et pousser l'alimentation contre le rail, le clip se verrouille (le
Voyant 24V :
repousser si nécessaire).
Position
Pour retirer l'alimentation, introduire un tournevis dans le clip qui dépasse dessous, excercer une pression
chargeur
vers le bas et décrocher l'alimentation en la basculant vers le haut.
de batterie 24V
Clip de fixation
rail DIN
Fig. 3
Fixation Murale en applique :
- Modifier la position du clip Rail DIN en le poussant vers le bas ; pour cela, soulever
les deux pions avec un tournevis pour les changer de logement. (Fig. 3)
- Pousser le clip de fixation mural pour le verrouiller en position haute. (Fig. 4)
- Fixer l'alimentation avec deux vis de Ø4 mm dans les trous prévus sur les clips. (Fig. 5)
3-3 Mise en fonctionnement standard
L'ALE2902M est livrée ajustée à 6 V ±5%.
Choisir la tension de sortie à l'aide du sélecteur et du réglage fin de tension.
Raccordez les fils de la charge sur les sorties "+" et "-" ansi que le secteur sur les entrées "N" et "L",
fermer le disjoncteur, l'alimentation démarre dans la seconde. La led verte s'éclaire, la tension est
Volts présente en sortie.
30
Avant de mettre en service, si vous devez ajuster précisement la tension, connectez un voltmètre sur
29
Fig. 1
28
les sorties à la place de la charge afin de régler la tension désirée puis, ouvrir le disjoncteur pour
26
déconnecter le voltmètre et de connecter la charge.
24
22
3-4 Mise en fonctionnement avec télérégulation
20
L'utilisation d'une section faible ou d'une longueur de fil importante conduit à une dégradation des
18
caractéristiques. Trois mètres de 1 mm² (utilisation à 1.5m de l'alimentation) avec un courant de 2
16
ampères faire chuter la tension d'environ 100 mV.
14
12 Pour compenser la perte dans les cables et conserver une excellente régulation de tension aux bornes de
10 la charge, connecter les deux fils supplémentaires "+sense" et -sense" respectivement au "+" et "-" de la
8
charge. Les deux fils de télérégulation seront d'une section de 0.4 mm² minimun et devrons être très proche
6
l'un de l'autre (cable 2 fils ou fils torsadés de préférence). La télérégulation accepte jusqu'à 1.5 Volts de
5
4
chute de tension sur le cable du - ainsi que sur le cable du + (soit 3 Volts au total).
2
Ampères Le courant maximum suivra la courbe en puissance, celle-ci ne pouvant dépasser 60 W.
0 1 2 3 4 4.5
Fig. 2
Clip fixation murale
Clip rail DIN
Fig. 4 Fig. 5
50 mètres maxi
3-5 Mise en fonctionnement, chargeur de batterie au plomb 12V ou 24V.
Par rapport au courant de sortie de l'alimentation, pour un temps de charge de 14 heures, la capacité
nominale des batteries à électrolyte libre est de 35Ah pour 12V et 20Ah pour 24V.
Pour les batteries au plomb scellées, les fabricants préconisent de ne pas dépasser un courant de charge
égal au tiers du courant nominal. C'est pourquoi nous recommandons de ne pas descendre en dessous
des capacitées suivantes : 10Ah pour une batterie 12V et 7Ah pour une batterie 24V.
Dans tous les cas se reporter à la notice d'instruction de la batterie pour son utilisation.
Avant de connecter une batterie, l'alimentation doit être ajustée en procédant comme suit :
Connecter l'alimentation sur le secteur et fermer le disjoncteur. La led verte s'allume.
- Charge Batterie 12V : Mettre le sélecteur de tension sur 14V. Tourner l'ajustage de tension pour que
la led jaune "12V" s'éclaire (plage de tension : 13,2 à 14,1V).
- Charge Batterie 24V : Mettre le sélecteur de tension sur 28V. Tourner l'ajustage de tension pour que
la led jaune "24V" s'éclaire (plage de tension : 26,4 à 28,2V).
Connecter la batterie en respectant la polarité. Si la led rouge s'allume, la batterie a été connectée
à l'envers. Dans ce cas, remplacer le fusible F1 (5x20 F5A) après avoir ouvert le disjoncteur et
déconnecté la batterie. Après remplacement, refermer le disjoncteur (led verte + une led jaune
éclairées, led rouge éteinte) puis reconnecter la batterie en respectant les polaritées.
Si la batterie est complètement déchargée, en début de charge la led jaune s'éteint car l'alimentation se
met en limitation de courant. Au fur et à mesure de la charge, la tension va remonter et la led va s'éclairer.
L'alimentation fonctionne alors en régulation de tension.
3-6 Mise en fonctionnement, alimentation avec batterie de secours en tampon.
Effectuer les opérations du paragraphe 3-5 ; si la tension désirée est précise, l'ajuster avec un voltmètre.
Connecter la charge sur l'ensemble alimentation-batterie.
Dans cette configuration la puissance n'est pas entièrement disponible pour la charge car le courant fourni
par l'alimentation se partage entre la batterie et la charge.
Lorsque qu'il y a une interruption du secteur, la batterie prend le relais. Dans ce cas la led verte est éteinte
est une led jaune (12V ou 24V suivant batterie) est éclairée. L'intensité lumineuse de la led jaune diminue
avec la décharge de la batterie.
4. FONCTIONNEMENT
L'ALE2902M est une alimentation stabilisée, protégée et ajustable de 5 à 29V.
La led verte "ON" éclairée signale une présence tension en sortie.
Vis Ø4
La led rouge "STATUS" éclairée signale un des deux défauts suivant :
- le fusible de sortie F1 (5x20 F5A) est coupé ; plus de tension en sortie.
- la température interne de l'alimentation est trop importante et une protection en température s'est
activée ; La tension de sortie chute.
Le retour en fonctionnement normal de l'alimentation se fera dès que la température interne sera
dans la plage spécifiée.
4-1 Tableau résumant le fonctionnement des LEDS
ON STATUS 12V/24V
Vis Ø4
O Alimentation en fonctionnement.
O Fusible de sortie défectueux ou disjonction en température.
O O Sortie compatible avec charge batterie 12 ou 24 V.
O
Absence de secteur, la charge est alimentée par la batterie.
O O O Alimentation sous-tension, fusible coupé, batterie en sortie.
Alimentation hors-tension ou en court-circuit (I out = 4,2 A)
5. MAINTENANCE
Aucun entretien n'est à envisager pour cet appareil.
Eviter les chocs, la poussière et l'humidité.
Si le témoin vert ne s'allume pas à la mise sous tension, vérifier :
- la présence de tension secteur
- le raccordement au réseau
- le fusible de sortie «F1» 5x20 F5A (LED rouge éclairée).
6. SERVICE APRES VENTE
Cet appareil est garanti DEUX ANS pièces et main-d'oeuvre contre tous
vices de fabrication, les frais de retour sont à la charge du client. Seuls
les appareils retournés avec une facture d'achat datée pourront être
couverts par la garantie. Toute intervention sur l'appareil par des
personnes ou organismes non agréés, fait perdre le bénéfice de la
garantie.
7. DECLARATION DE CONFORMITE
(suivant l'ISO/IEC guide 22 et l'EN45014)
Fabricant : ELC, 59 avenue des Romains 74000 Annecy
déclare que le produit
Nom : Alimentation stabilisée d'équipement (DC power supply)
Type : ALE2902M
est conforme aux spécifications suivantes :
Sécurité : EN 60950-1:2006/A11:2009
CEM : EN 61000-6-2:2001, EN 61000-6-4:2001
Le produit ci-dessus est conforme aux exigences de la Directive
Basse Tension 2006/95/CE et de la Directive Compatibilité Electro-
magnétique 2004/108/CE.
Annecy, le 5 septembre 2013 H. CURRI Gérant
