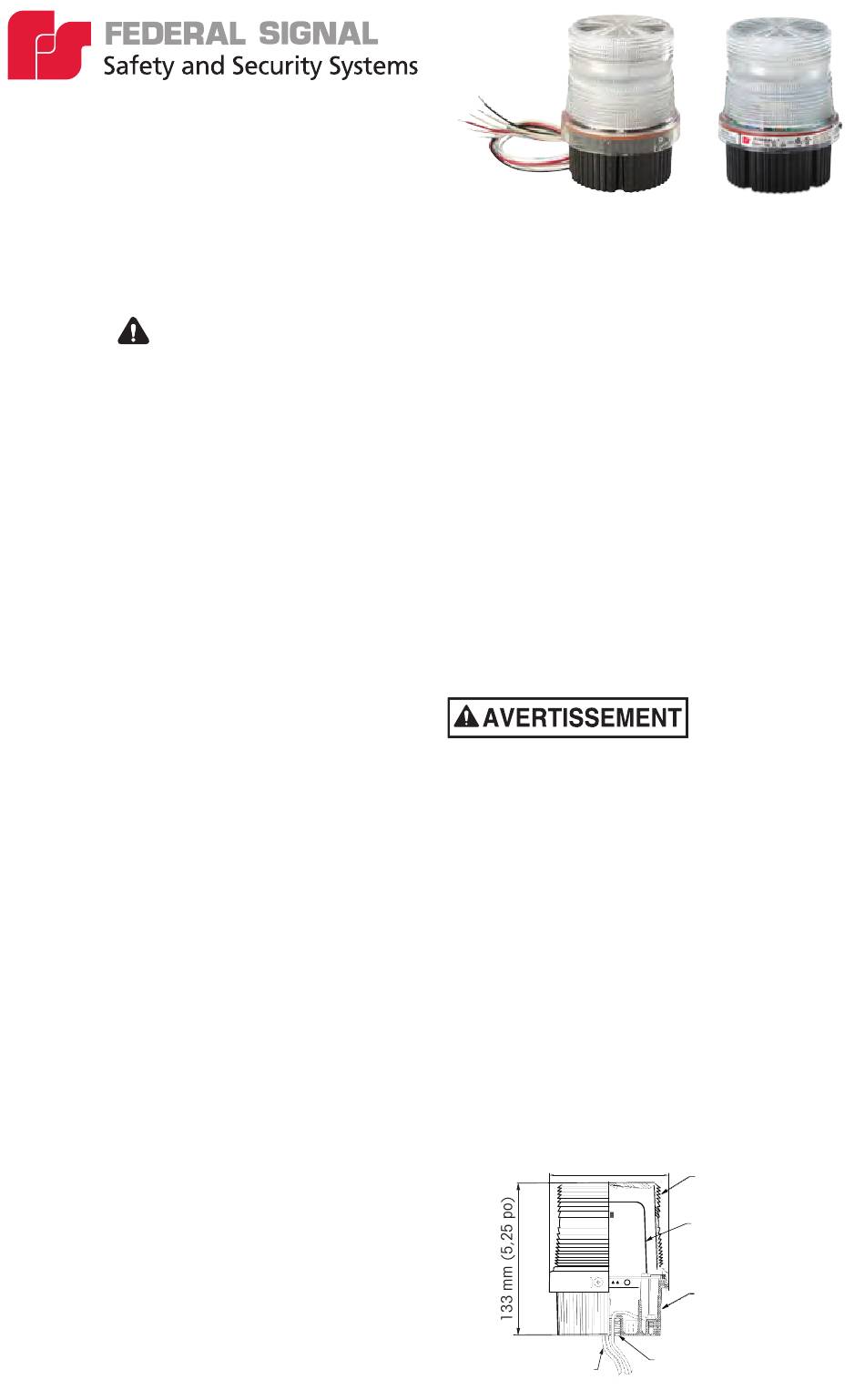

Modèle FB2LED-QC Série
Témoin d'alerte quatre couleurs à DEL
Fireball
®
25500718 FR Rev A2 1024
Garantie limitée : La garantie limitée de ce produit peut
être consultée sur le site www.fedsig.com/SSG-Warranty.
MESSAGES DE SÉCURITÉ AUX INSTALLATEURS ET AUX
UTILISATEURS
:
Ce produit doit être installé par un électricien agréé et
dans le respect de toutes les instructions de sécurité.
Le non-respect de ces instructions peut entraîner des
dommages matériels ou des blessures graves, voire
mortelles.
Le choix du lieu d'installation, les commandes et le
passage des câbles doivent s'effectuer sous la direction
de l'ingénieur des installations et de l'ingénieur de la
sécurité. De plus, d'autres précautions et instructions
importantes relatives à la sécurité et à observer figurent
dans la liste ci-dessous :
Lisez et comprenez toutes les instructions avant
d'installer ou d'utiliser le matériel.
Afin d'éviter les risques de chocs électriques, ne
branchez pas de fils si le dispositif est sous tension.
Pour être un dispositif d'alerte efficace, cet article
produit une lumière intense pouvant affecter la vue.
Il est possible que les lumières clignotantes rapides
induisent une épilepsie photosensible. Ne fixez pas
directement la lumière.
Gardez l'appareil bien fermé lorsqu'il est en
fonctionnement.
Ne modifiez jamais l'appareil de quelque manière
que ce soit. La sécurité dans les zones dangereuses
peut être compromise si des ouvertures ou des
modifications supplémentaires sont effectuées.
Après l'installation, tester le système lumineux pour
s'assurer de son bon fonctionnement.
Établir une procédure de vérification régulière de
l'activation et du bon fonctionnement du système
lumineux.
Le non-respect de toutes les précautions et instructions de
sécurité peut provoquer des dommages à la propriété, des
blessures graves voire la mort.
VUE D'ENSEMBLE — Le modèle FB2LED-QC est un feu de
signalisation ultra-puissant proposant quatre couleurs
différentes et trois modèles de clignotement distincts sur
une même unité. Les couleurs disponibles sont l'ambre,
le bleu, le vert et le rouge, et parmi les modèles de
clignotement disponibles figurent l'éclairage continu, 60
clignotements/min et un effet stroboscopique.
L'indicateur lumineux du modèle FB2LED-QC-S prend
la forme d'une DEL multicolore à plusieurs modèles de
clignotement qui utilise une lentille opaque permettant de
réduire l'intensité lumineuse, idéale pour les applications
avec proximité immédiate. Il peut produire quatre
couleurs différentes et trois modèles de clignotement
distincts sur une même unité. Les couleurs disponibles
sont l'ambre, le bleu, le vert, et le rouge, et parmi les
modèles de clignotement disponibles figurent l'éclairage
continu, 60 clignotements/min et un effet stroboscopique.
Les deux versions peuvent fonctionner sur du 12-24 Vcc
à 0,32-0,17 A ou du 120-240 Vca à 0,055 A. Les unités
sont homologuées UL/cUL, NEMA Type 4X et IP66 pour
une utilisation intérieure/extérieure, Conformité à l'indice
IP69K. Température de fonctionnement certifiée : -40 °°F
à 150 °F (-40 °C à 66 °C).
RISQUE D'EXPLOSION — Les dômes endommagés
peuvent provoquer des explosions pouvant entraîner des
blessures graves, voire la mort.
Déballage de l'appareil — après avoir déballé l'appareil,
vérifiez qu'il n'est pas endommagé et contrôlez les pièces.
L'unité est livrée avec (1) une unité assemblée FB2LED-QC
dotée de câbles volants, (1) un joint d'étanchéité monté
sur le panneau et (3) trois vis autotaraudeuses de calibre
8 x 1/2" pour montage sur le panneau. Si une pièce
est manquante ou paraît endommagée, n'essayez pas
d'installer l'appareil. Contactez le service client Federal
Signal au +1 708-587-3587 ou à l'adresse
iordersup@fedsig.com.
Montage de l'appareil
Figure 1 Pièces et mesures
104 mm (4,10 po)
18AWG
Fils conducteurs
Lentille de
Fresnel résistante
aux chocs
PCBA DEL
Base métallique
coulée sous
pression
Entrée 12,7 mm
(1/2 po) NPT
