MISE EN PLACE ET RACORDEMENTS
9.

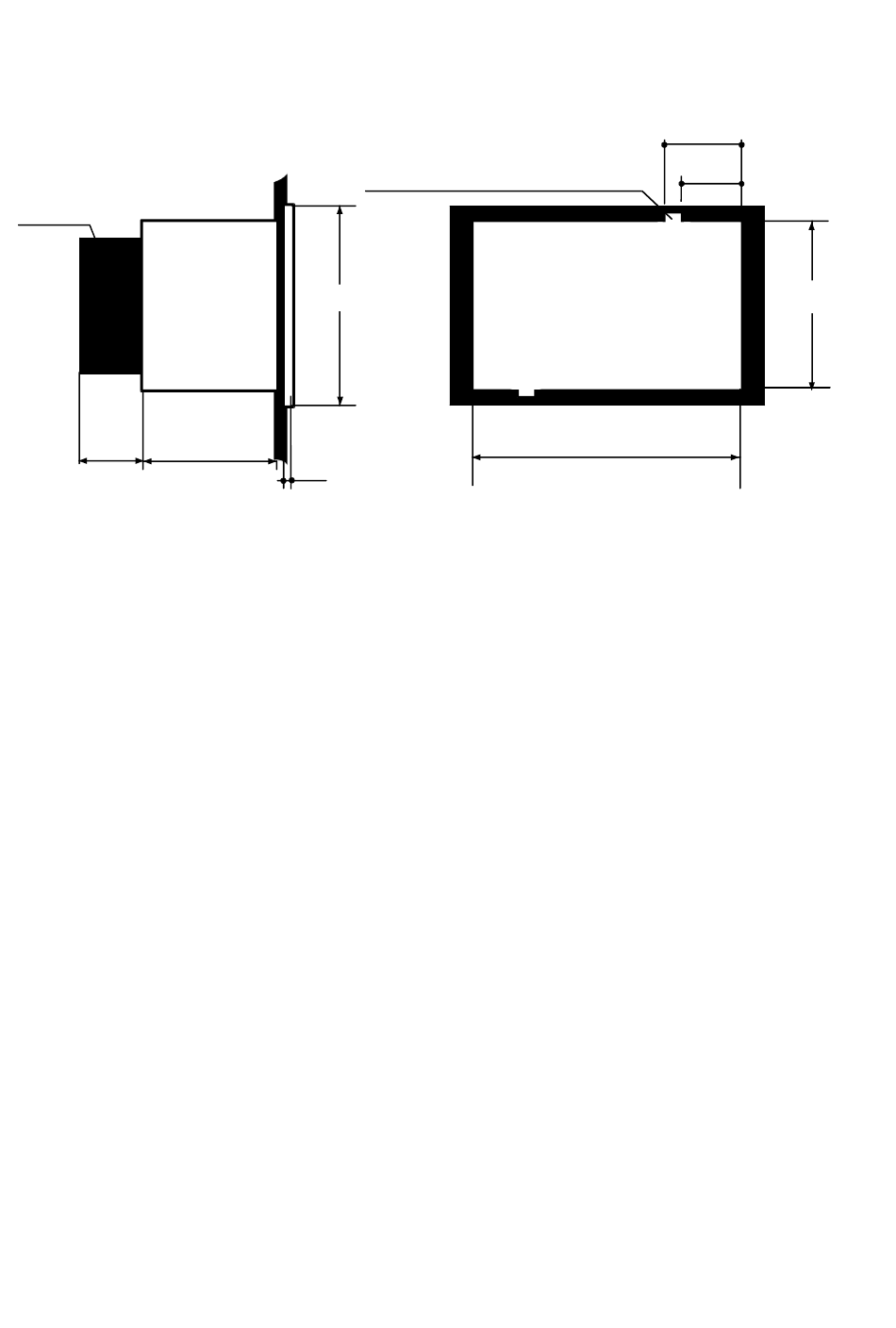

9.1. Installation / encombrement
50 mm
40 mm
passage des vis des épingles de fixation
dégagement
connectique
129,2 mm
115 mm
203 mm x 115 mm
70 mm
205 mm
130 mm
2.5 mm
S'assurer d'un dégagement suffisant des câbles et connecteurs arrières pour qu'il n'y ait pas de
contraintes mécaniques. Le dégagement doit avoir au moins 70 mm de profondeur.
Veiller aussi à une bonne ventilation afin de prévenir tout échauffement excessif. Si le nombre de
capteurs alimentés par l'appareil est supérieur à 8, la température extérieure au MS300 ne doit pas
dépasser 50 degrés.
Eviter si possible l'exposition au soleil car l'opérateur devra pousser le contraste de l'afficheur au
maximum ce qui diminue sa durée de vie.
A l'aide d'une queue de rat, réaliser un passage sommaire pour les vis des épingles de fixation du
boîtier.
9.2. Réglage de la sortie analogique
La carte analogique 0-10V ou 4-20mA est réglée en usine avec la valeur max correspondant à
l'extrémité de l'échelle ( portée max ).
Pour avoir la valeur max de sortie correspondant à une autre partie de l'échelle, il faut accéder au
menu PARAM/BASC/Echelle analogique. Il faut saisir la valeur de poids pour sortir 10V ou 20mA pour
chacune des bascules.
Les sorties analogiques sont actives. Cela signifie que le courant est fourni par le MS300.
