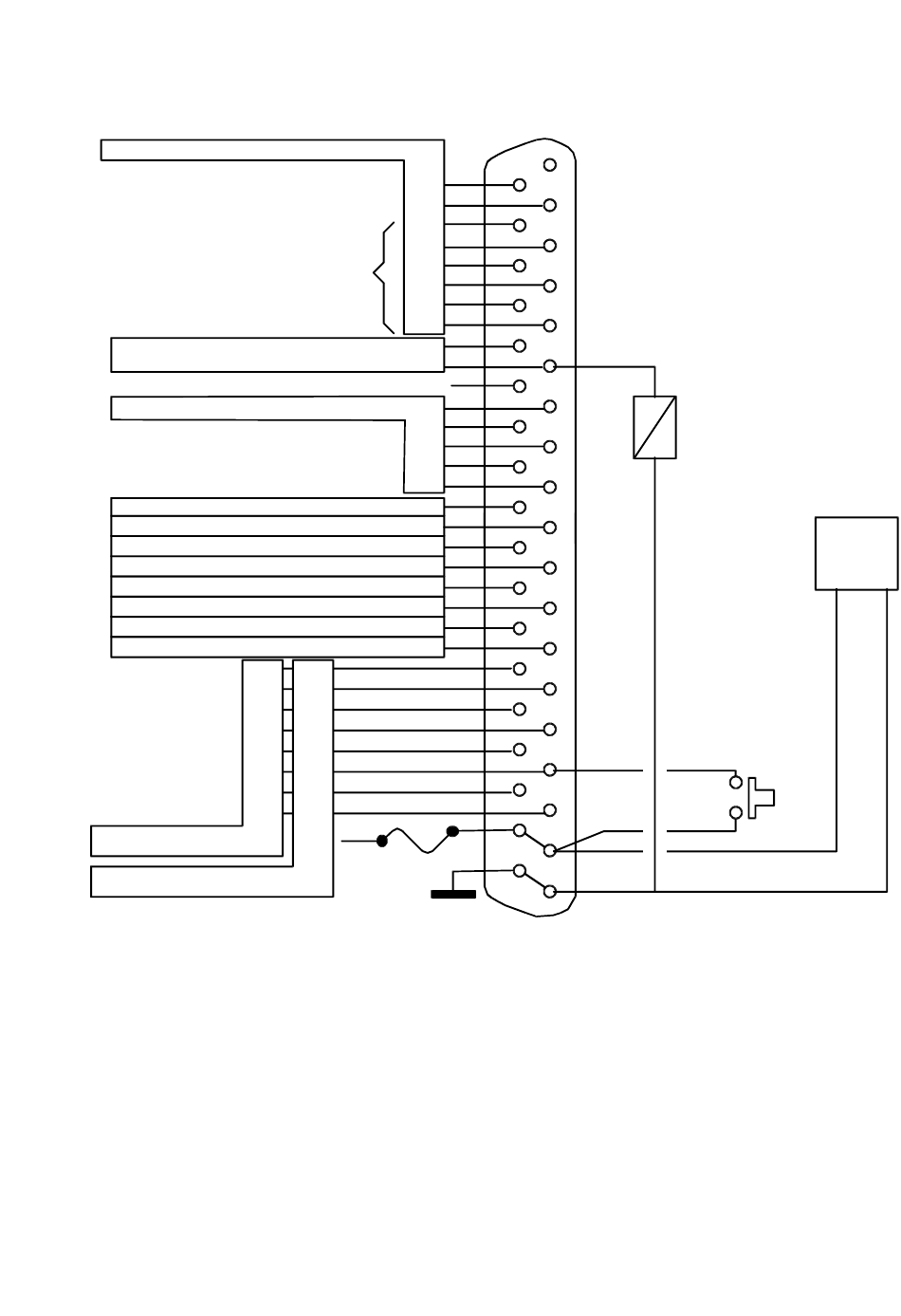

Affectation des entrées/ sorties avec exemple de câblage:
silos ou libre n° 19 à 26
agitation, silos ou libre n° 11 et 12
défaut écoulement, silo ou libre n° 13
silos ou libre n° 14 à 18
production en cours
suspension cycle
vidange bascule 2, silo ou libre n° 5
vidange bascule 3, silo ou libre n° 6
vidange bascule 4, silo ou libre n° 7
seuil 1, silo ou libre n ° 8
seuil 2, silo ou libre n ° 9
seuil 3, silo ou libre n ° 10
8 entrées utilisables
selon choix par ins-
tallateur dans:
33333 INSTAL CON-
FIG.:
- libre utilisateur
- selection formule
entrées codage BCD
entrées non codées (filaires)
On constate que pour de nombreuses sorties, un choix est offert en ce qui concerne leur utilisation. Ce
choix est effectué dans le menu installateur
Sorties libres utilisateur:
Ces sorties si elles sont affectées comme tel, peuvent être commandées dans les formules par les
instructions de positionnement SET SO et RES SO (set sortie & reset sortie). Au même titre que des
sorties tout ou rien sur un automate, elles peuvent servir pour piloter des dispositifs externes de son
choix tels que vannes, alarmes, moteurs, etc..
Les entrées utilisateur:
Comme pour les entrées, l'utilisateur pourra utiliser librement ces 8 entrées dans ses formules pour
tester des dispositifs externes tels que thermostats, fin de courses, détecteurs etc..
codables en BCD
E4
1
2
E5
4
E6
8
E7
E8
1
2
E9
4
E10
8
E11
Commun 0V
ESC 33333 CONFIG
1
20
S19
2
S20
21
S21
3
S22
22
S23
4
S24
23
S25
5
S19
24
S11
6
S12
25
S13
7
S14
26
S15
8
S16
27
S17
9
S18
28
10
29
S5
11
S6
30
S7
12
S8
31
S9
13
S10
32
14
33
15
34
16
35
17
36
FUS
18
37
19
.
votre relais sortie libre n° 12
votre alimentation
24V 1A
+
votre b.p. sur
entrée n° 9
-
