8.2.4. Les sorties de base

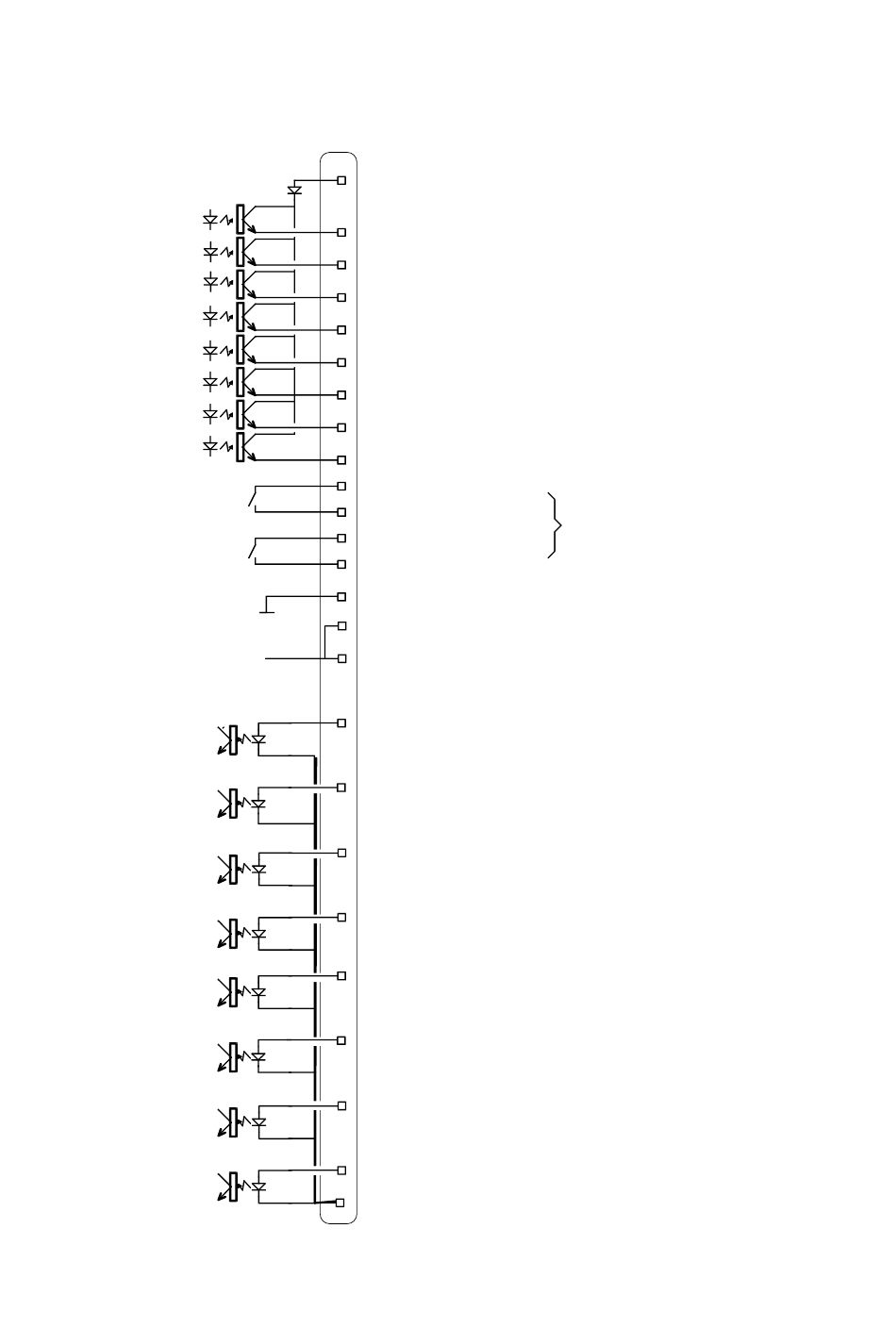

Ce connecteur Type DB 25 femelle regroupe les entrées/sorties tout ou rien standards. Une
alimentation de faible puissance (24V 200mA) est disponible pour la commande des entrées ou bien
en sortie, la commande d'un ou deux petits relais de faible puissance.
8 SORTIES: 50mA max sous 24V
13
S1
1
LIBRE UTILISATEUR 1 OU SILO 1
S2
2
LIBRE UTILISATEUR 2 OU SILO 2
S3
3
LIBRE UTILISATEUR 3 OU SILO 3
S4
4
LIBRE UTILISATEUR 4 OU SILO 4
S5
5
VIDANGE BASCULE 1
S6
6
HORS TOLERANCES
S7
7
FONCTION EXECUTEE
S8
8
ALARME (tous défauts)
9
GRANDE VITESSE BASCULE 1
10
11
12
PETITE VITESSE BASCULE 1
14
0 V
COMMUN OPTOCOUPLEUR
24
ALIMENTATION DISPONIBLE
(PERMET DE COMMANDER LES ENTREES A PARTIR DES CONTACTS SECS EXTERNES)
25
+24V
8 ENTREES TOUT OU RIEN 0-24V
16
0 -> 1 = DEPART PRODUCTION - REPRISE - ACQUITTEMENT
E1
17
0 = PROTECTION DES FICHIERS
E2
18
0 = DEFAUT BOUCLE DE SECURITE * OU BIEN LIBRE UTILISATEUR 1
E3
19
0 -> 1 = QUITTE PRODUCTION (ARRET DEFINITIF)
E4
20
0 -> 1 = STOP (SUSPENSION POUR UN MOMENT)
E5
21
0 - > 1 = ARRET FIN DE CYCLE
E6
22
COMPTAGE 1 OU LIBRE UTILISATEUR 2
E7
23
COMPTAGE 2 OU LIBRE UTILISATEUR 3
15
E8
COMMUN DES ENTREES
RECOPIE DES CONTACT DES RELAIS DE
LA CARTE ANALOGIQUE CAPTEURS
NE PAS METTRE LE SECTEUR SURT CES CONTACTS
200 MA MAXI
