8.2.5. La carte d'extension 8 entrées et 24 sorties tout ou rien supplémentaires
Cette carte dotée d'un connecteur DB37 points est globalement isolée de la partie centrale du MS300.
Connecteur 37 points
Vers U.C.
Les sorties de la carte sont équipées par groupe de 8 sorties de fusibles auto-réarmables limitant le
courant de sortie total par groupe à 400 mA, soit 50 mA par sortie si toutes les sorties sont à l'état
haut.

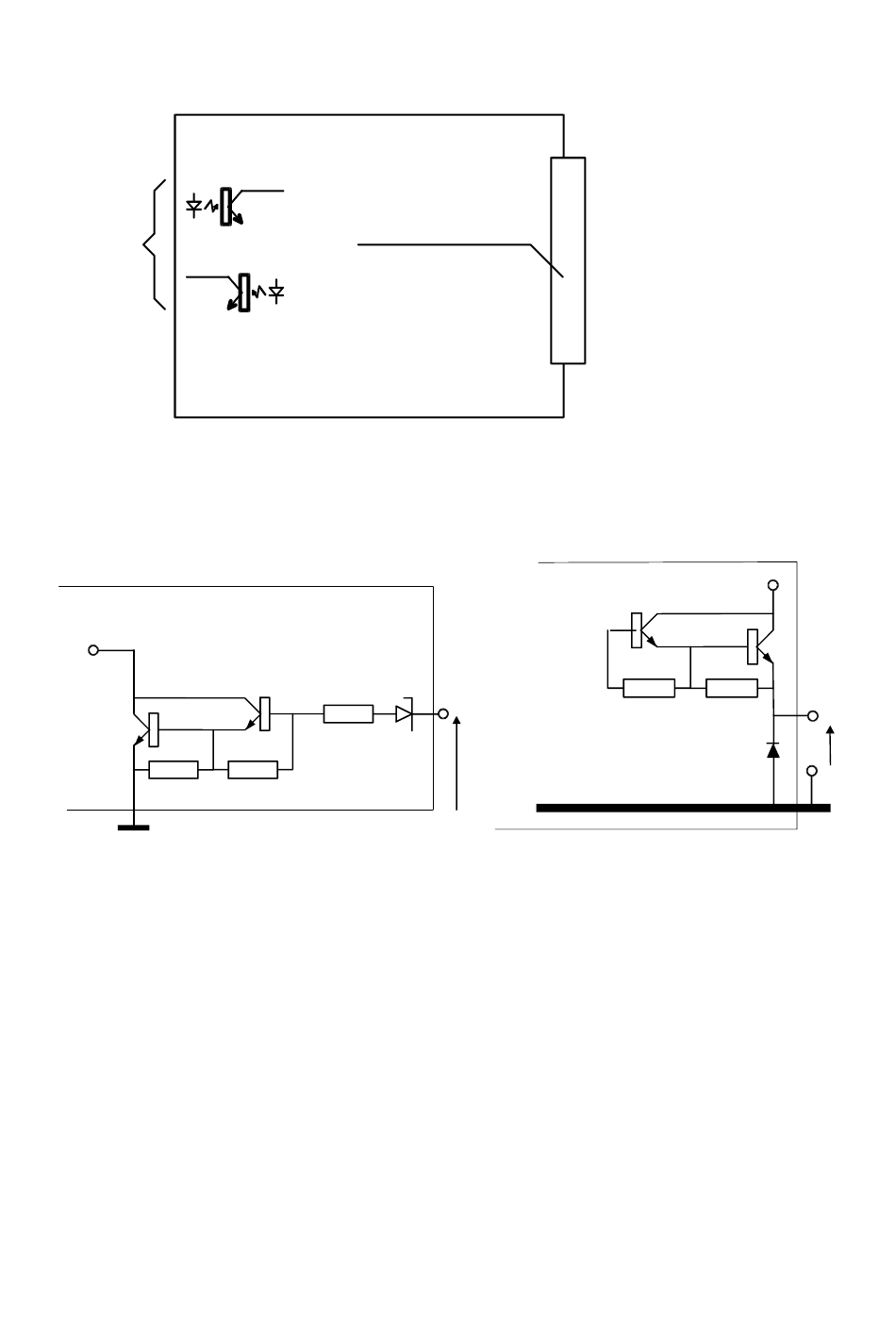

Structure électrique des entrées
Structure électrique des sorties:
CARTE 8E/24S
+ 24V
CARTE 8E/24S
out
3 k
7,2 k
10 k
V s
V in
3 k
7,2 k
Les entrées sont protégées à la fois par une diode qui impose au moins 13V à l'entrée pour
commander les transistors et une résistance de 10K limitant le courant d'entrée à environ 1 mA sous
24V.
Une tension d'entrée de 24V correspond à un « 1 » logique (entrée positionnée). Contrairement au
connecteur DB25 des 8E/8S, le 24V devra être fourni par une alimentation extérieure.
Un choix parmi 3 est proposé pour l'utilisation des entrées:
- libre utilisateur,
- sélection de formule: jusqu'à 99 formules en codage BCD,
- centrale de défauts ( non implémenté à ce jour).
Le choix est effectué par l'installateur dans le menu
ESC 33333 CONFIG.
