Exploitation des entrées:

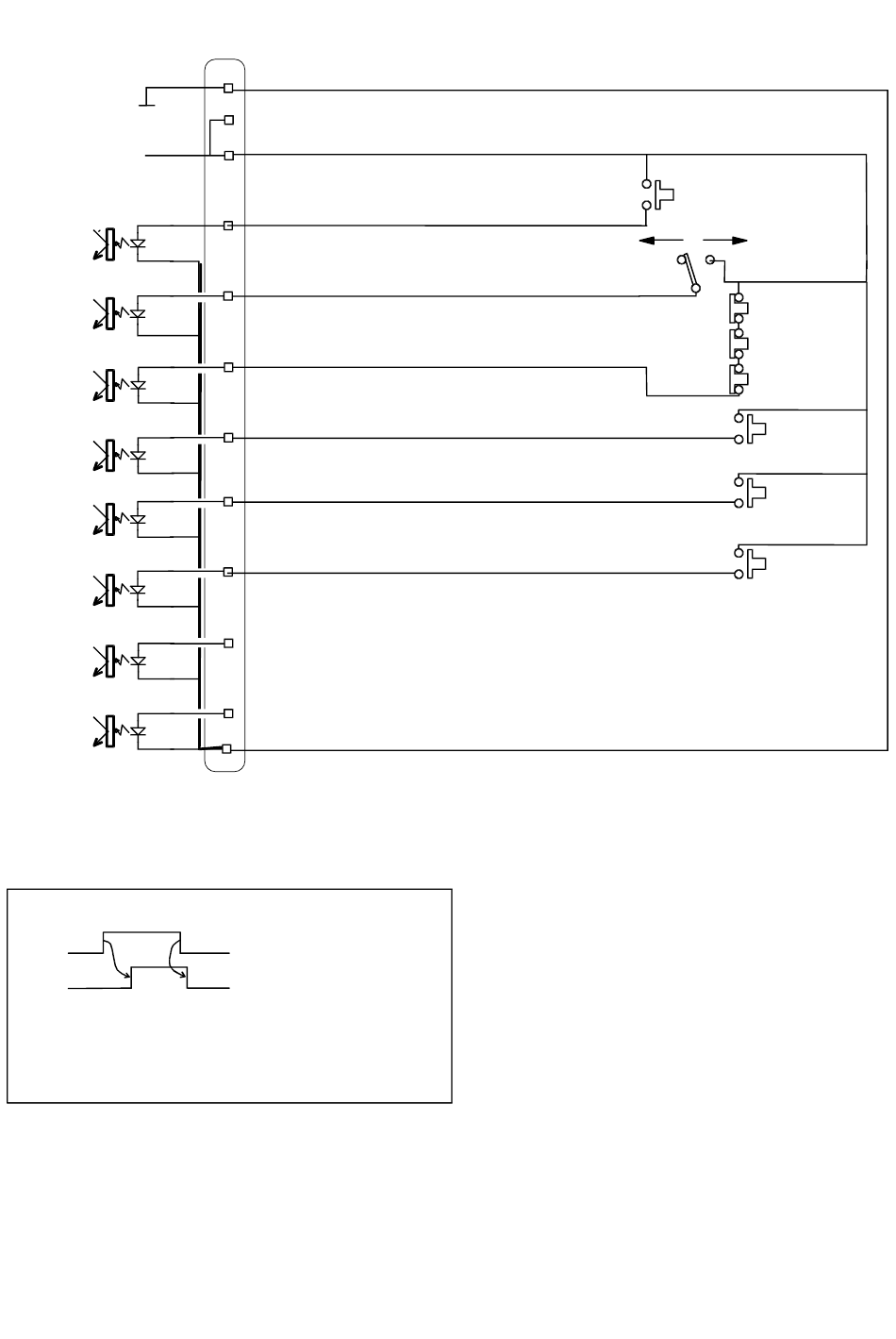

Exemple de câblage utilisant l'alimentation disponible sur le connecteur 25 points.
0 V
ALIMENTATION DISPONIBLE
200 MA MAXI
+24V
E1
E2
E3
E4
E5
E6
E7
E8
Les entrées signalées 0 -> 1 réagissent à un front montant de 0V à 24V. Les autres entrées sont
sensibles à un état.
Logique de la télécommande:
demande
fonct. exécutée
La sortie "fonction exécutée" répond aux commandes d'entrées suivantes:
- Départ Production
- Quitte production (arrêt définitif)
- Stop (suspension avec reprise possible)
- Arrêt fin de cycle
14
COMMUN OPTOCOUPLEUR
24
25
0 -> 1 = DEPART PRODUCTION - REPRISE - ACQUITTEMENT
16
17
0 = PROTECTION DES FICHIERS
18
0 = DEFAUT BOUCLE DE SECURITE * OU BIEN LIBRE UTILISATEUR 1
19
20
21
22
COMPTAGE 1 OU LIBRE UTILISATEUR 2
23
COMPTAGE 2 OU LIBRE UTILISATEUR 3
15
PROTEGES
0 -> 1 = QUITTE PRODUCTION (ARRET DEFINITIF)
0 -> 1 = STOP (SUSPENSION POUR UN MOMENT)
0 - > 1 = ARRET FIN DE CYCLE
COMMUN DES ENTREES
BP DEPART PROD.
NON PROTEGES
DEFAUT 1
DEFAUT 2
DEFAUT 3
