Exploitation des sorties:

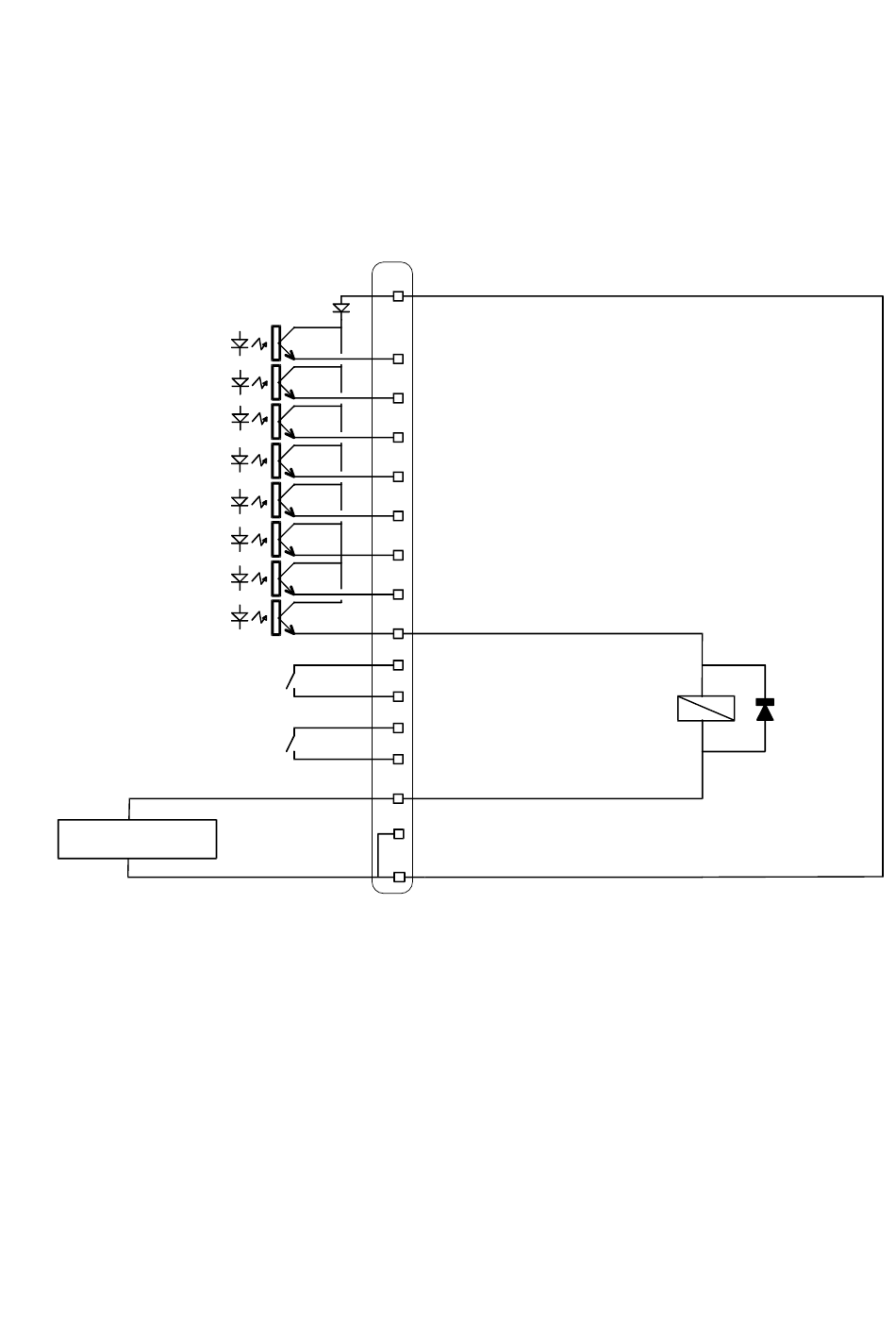

Ci-dessous un exemple de câblage de la sortie « alarme »vers un relais de faible puissance. La diode
montée en « roue libre » absorbe l'énergie d'extra-rupture lorsque la sortie cesse de débiter. Elle
protège le transistor de l'optocoupleur.
La carte option 8 relais est connectée en parallèle sur le primaire des optocoupleurs de sortie. Les
contacts numérotés de 1 à 8 sur la face arrière du MS300 correspondent respectivement aux sorties
optocouplées 1 à 8.
-
ALIM E/S 24V 200mA max
INTERNE.
+
Les contacts GV et PV proviennent des relais installés sur la carte analogique capteurs.
8 SORTIES: 50mA max sous 24V
13
S1
1
LIBRE UTILISATEUR 1 OU SILO 1
S2
2
LIBRE UTILISATEUR 2 OU SILO 2
S3
3
LIBRE UTILISATEUR 3 OU SILO 3
S4
4
LIBRE UTILISATEUR 4 OU SILO 4
S5
5
VIDANGE BASCULE 1
S6
6
HORS TOLERANCES
S7
7
FONCTION EXECUTEE
S8
8
ALARME
9
GV BASCULE 1
10
11
12
PV BASCULE 1
14
0 V
24
25
+24V
DIODE DE PROTECTION
VOTRE RELAIS
