4.2 Désignation de chaque composant et sa fonction
4.2.1 Vue de face
Remarque
Ne pas poser d'objets lourds sur l'écran et ne pas frapper contre celui-ci afin de ne pas

endommager l'écran.
Si le dispositif n'est pas utilisé, le couvrir pour éviter les déversements de liquide sur

l'écran.
Système de contrôle
Module d'alimentation

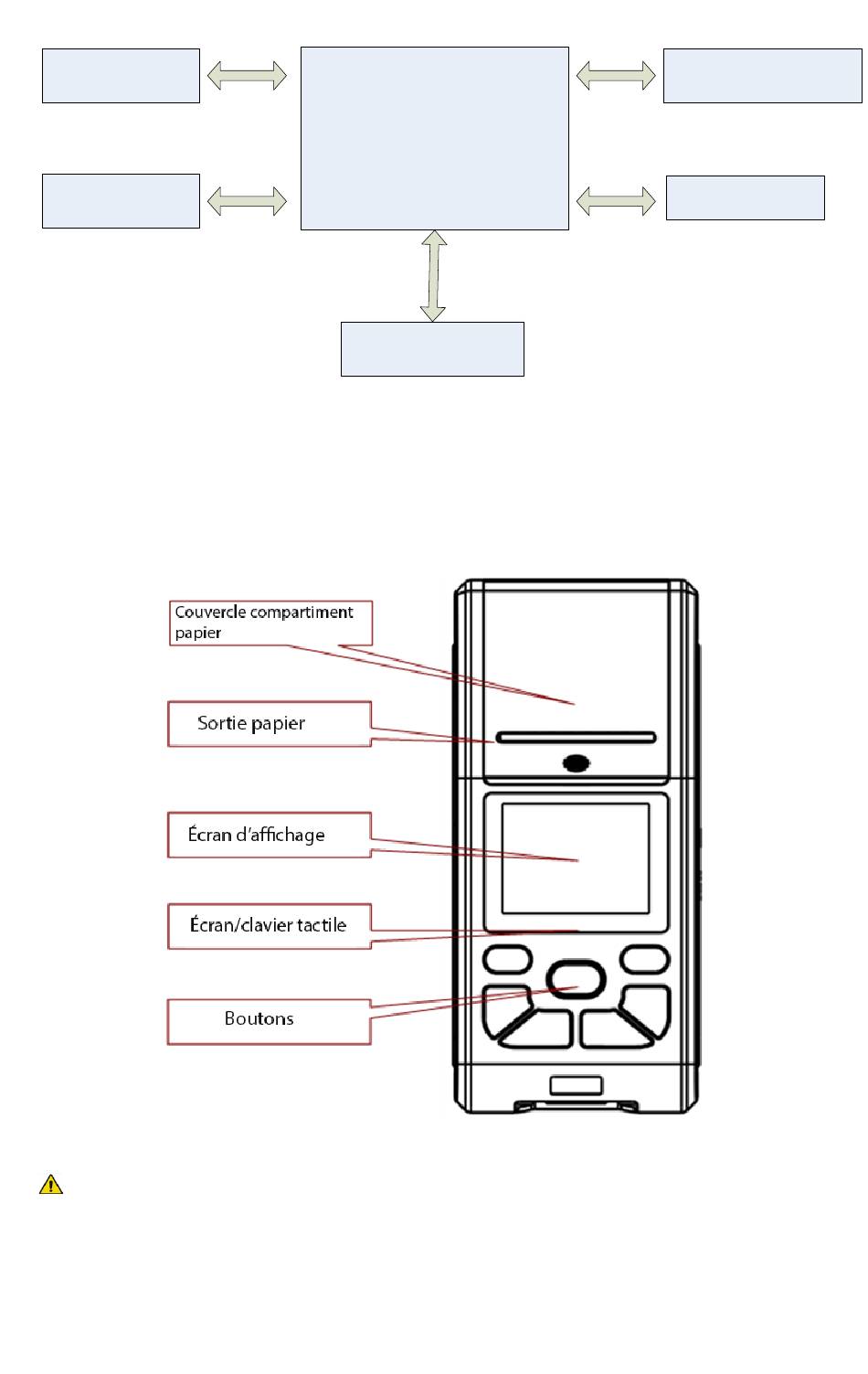

Figure 4-1 Schéma de principe de l'unité de commande
Figure 4-2 Vue de face
10
Système d'acquisition du
signal
Système d'affichage
