1. Goupille
2. 1 à 1,5 mm (1/32 à 1/16")
Si le câble gauche (déplacement) est mal réglé, procédez
comme suit :
1. Desserrez l'écrou de blocage.
2. Desserrez ou serrez le tendeur pour régler la goupille
jusqu'à obtention de l'écartement correct par rapport
à l'avant de la fente.
3. Resserrez l'écrou de blocage (Figure 45).
1. Écrou de blocage
Contrôle et réglage du câble
de commande de la vis sans
fin/turbine
Périodicité des entretiens: Après les
2 premières heures de
fonctionnement—Contrôlez et
réglez le câble de commande de la vis
sans fin/turbine au besoin.
Une fois par an—Contrôlez le
câble de commande de la vis
sans fin/turbine et réglez-le ou
remplacez-le au besoin.

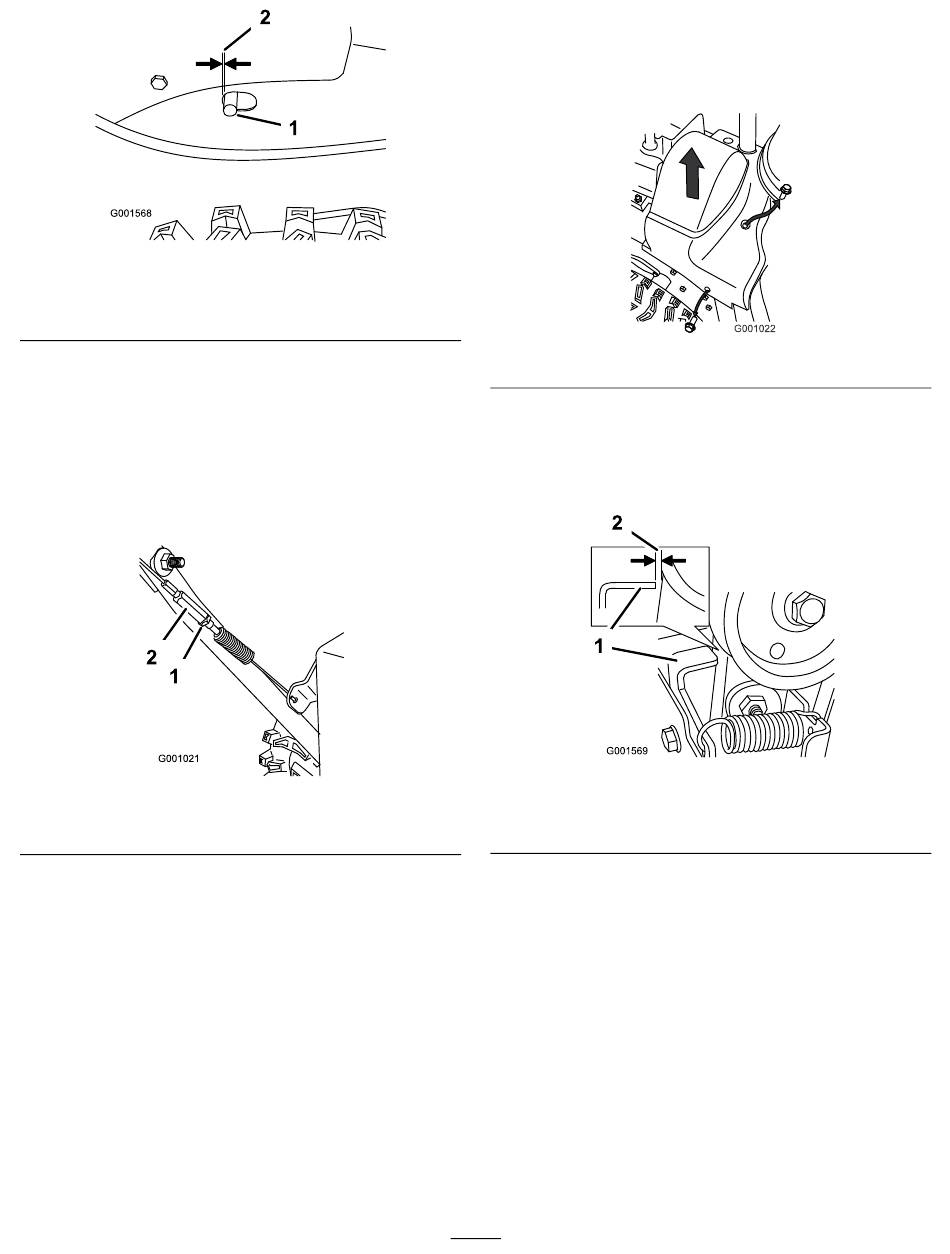

Figure 44
Figure 45
2. Tendeur
1. Retirez les 2 vis du côté droit du couvercle de
courroie, comme indiqué.
2. Soulevez le côté droit du couvercle de courroie
(Figure 46).
3. Lorsque le levier de commande de la vis sans
fin/turbine est désengagé, vérifiez qu'il existe un
écart de 1,5 mm (1/16") entre l'ensemble embrayage
de vis sans fin et la patte (Figure 47).
1. Patte
2. 1,5 mm (1/16")
4. Si le câble de commande de la vis sans fin/turbine
est mal réglé, procédez comme suit :
5. Desserrez l'écrou de blocage (Figure 48).
24
Figure 46
Figure 47
