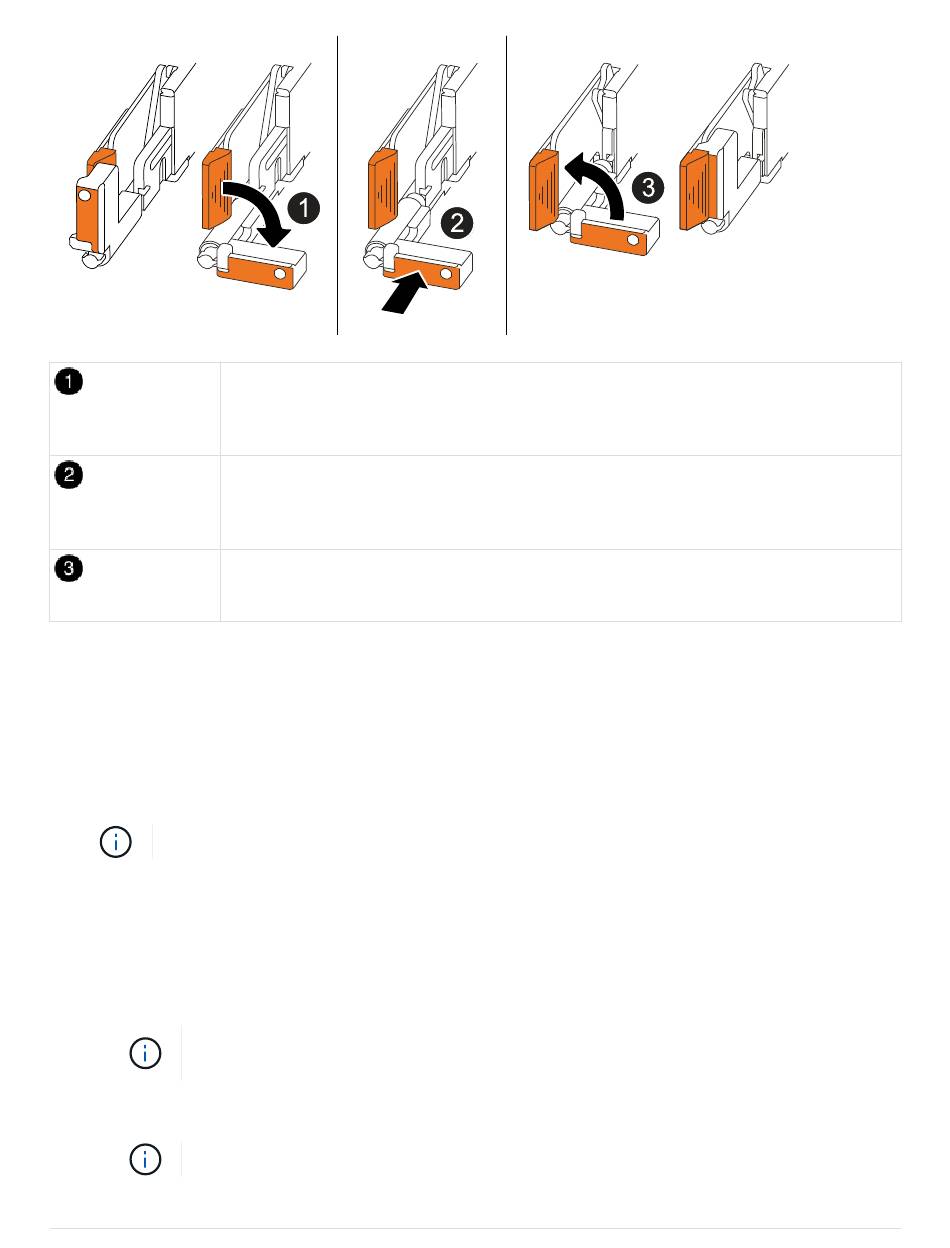

Si vous avez fait pivoter les poignées du contrôleur vers le haut (à côté des languettes)
pour les écarter pendant que vous effectuez l'entretien du contrôleur, faites-les pivoter
vers le bas en position horizontale.
Poussez les poignées pour réinsérer le contrôleur dans le châssis à mi-course, puis,
lorsque vous y êtes invité, appuyez sur jusqu'à ce que le contrôleur soit complètement
en place.
Faites pivoter les poignées en position verticale et verrouillez-les en place à l'aide des
languettes de verrouillage.
Étapes
1. Fermez le capot du contrôleur et tournez la vis dans le sens des aiguilles d'une montre jusqu'à ce qu'elle
soit serrée.
2. Insérez le contrôleur à mi-chemin dans le châssis.
Alignez l'arrière du contrôleur avec l'ouverture du châssis, puis appuyez doucement sur le contrôleur à
l'aide des poignées.
N'insérez pas complètement le contrôleur dans le châssis avant d'y être invité.
3. Connectez le câble de la console au port console du contrôleur et à l'ordinateur portable de manière à ce
que l'ordinateur portable reçoive les messages de la console lorsque le contrôleur redémarre.
4. Placez entièrement le contrôleur dans le châssis :
a. Appuyez fermement sur les poignées jusqu'à ce que le contrôleur rencontre le fond de panier central et
soit bien en place.
Ne forcez pas lorsque vous faites glisser le contrôleur dans le châssis ; vous risqueriez
d'endommager les connecteurs.
b. Faites pivoter les poignées du contrôleur vers le haut et verrouillez-les en place à l'aide des languettes.
Le contrôleur commence à démarrer dès qu'il est complètement inséré dans le châssis.
