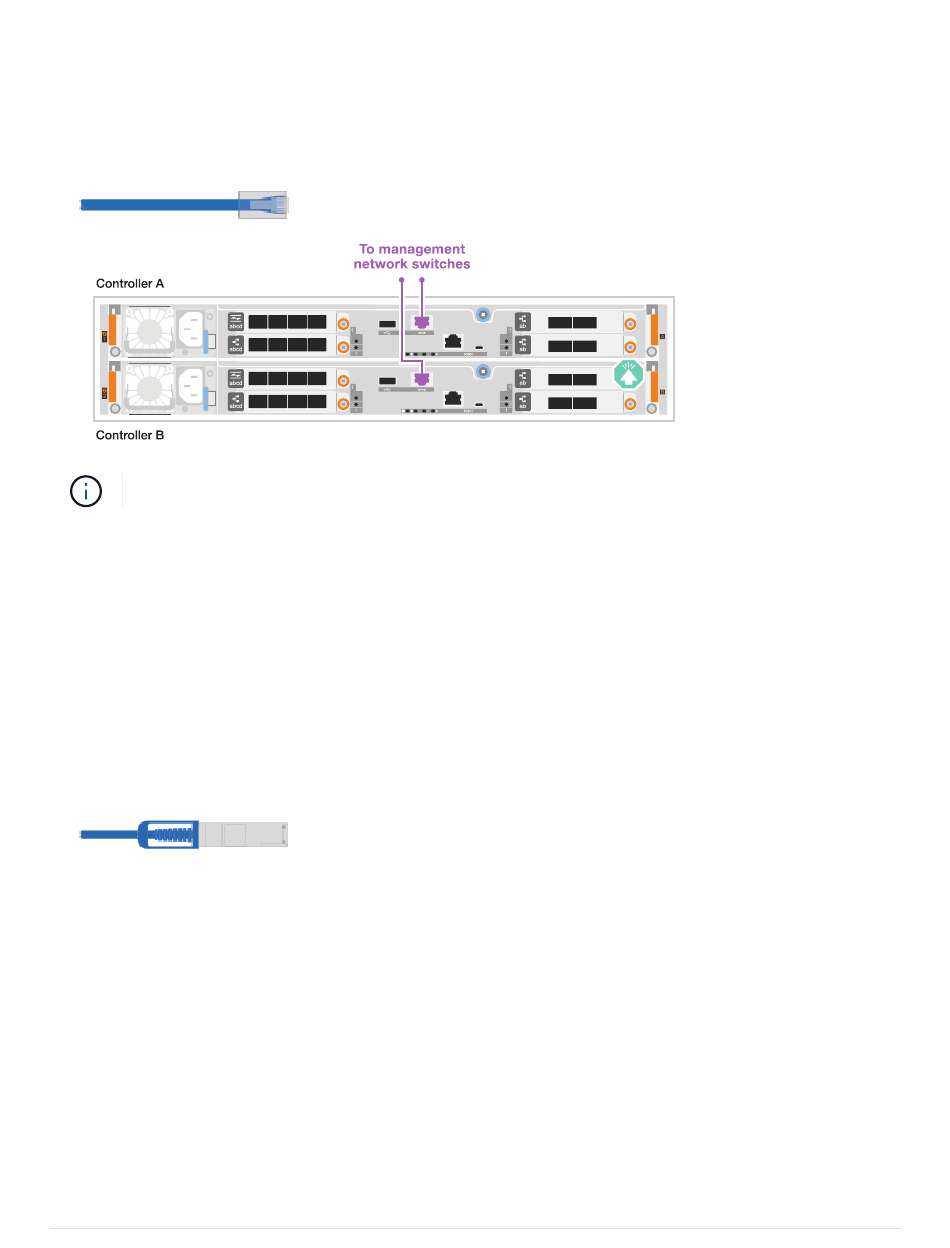

Étape 3 : branchement des câbles du réseau de gestion
Connectez les contrôleurs au réseau de gestion.
1. Reliez les ports de gestion (clé anglaise) de chaque contrôleur aux switchs réseau de gestion.
CÂBLES 1000BASE-T RJ-45
Ne branchez pas encore les cordons d'alimentation.
Étape 4 : branchement des tiroirs sur le câble
Cette procédure explique comment connecter les contrôleurs à un tiroir NS224.
Description de la tâche
• Pour connaître le nombre maximum de tiroirs pris en charge par votre système de stockage et pour toutes
vos options de câblage, telles que les options optiques et connectées par commutateur, reportez-vous à
"NetApp Hardware Universe"la section .
• Vous connectez chaque contrôleur à chaque module NSM100B du tiroir NS224 à l'aide des câbles de
stockage fournis avec votre système de stockage. Ce câble peut être le type suivant :
Câbles en cuivre QSFP28 100 GbE
• Les graphiques présentent le câblage du contrôleur A en bleu et le câblage du contrôleur B en jaune.
Étapes
1. Connectez les câbles du contrôleur A au tiroir :
a. Contrôleur de câble A, port e3a à NSM A, port e1a.
b. Contrôleur de câble A, port e3b à NSM B, port e1b.
