retirées du châssis défectueux.
Étape 4 : installer les contrôleurs
Installez les contrôleurs dans le châssis de remplacement et redémarrez-les.
Description de la tâche

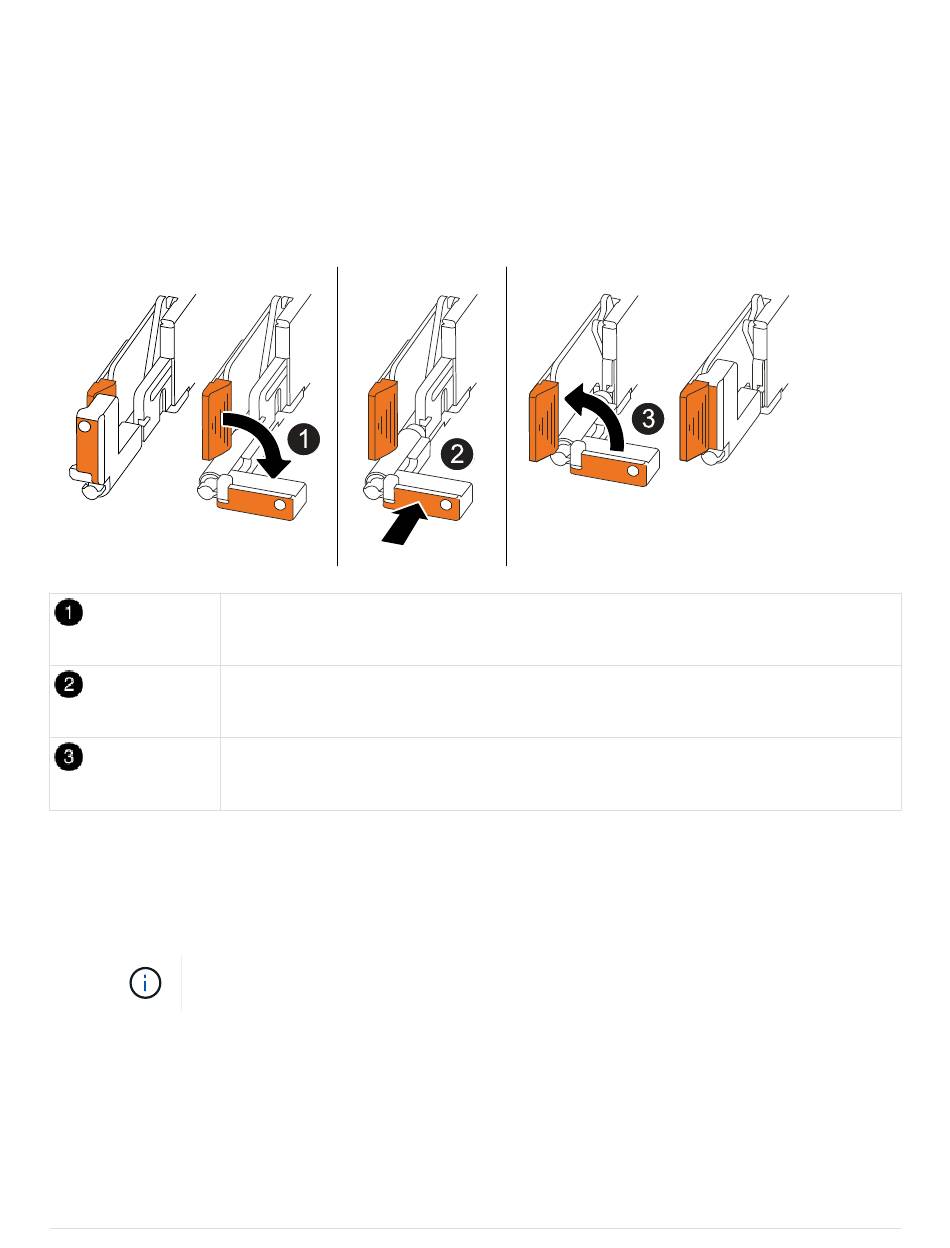

L'illustration suivante montre le fonctionnement des poignées du contrôleur (à partir du côté gauche d'un
contrôleur) lors de l'installation d'un contrôleur et peut servir de référence pour le reste des étapes
d'installation du contrôleur.
Si vous avez fait pivoter les poignées du contrôleur vers le haut (à côté des languettes)
pour les écarter, faites-les pivoter vers le bas en position horizontale.
Appuyez sur les poignées pour réinsérer le contrôleur dans le châssis, puis poussez
jusqu'à ce que le contrôleur soit complètement en place.
Faites pivoter les poignées en position verticale et verrouillez-les en place à l'aide des
languettes de verrouillage.
1. Insérer un des contrôleurs dans le châssis :
a. Alignez l'arrière du contrôleur sur l'ouverture du châssis.
b. Appuyez fermement sur les poignées jusqu'à ce que le contrôleur rencontre le fond de panier central et
soit complètement inséré dans le châssis.
Ne forcez pas lorsque vous faites glisser le contrôleur dans le châssis ; vous risqueriez
d'endommager les connecteurs.
c. Faites pivoter les poignées du contrôleur vers le haut et verrouillez-les en place à l'aide des languettes.
2. Recentrez le contrôleur si nécessaire, à l'exception des câbles d'alimentation.
3. Répétez ces étapes pour installer le second contrôleur dans le châssis.
4. Installez les lecteurs et les caches de lecteur que vous avez retirés du châssis défectueux dans le châssis
de remplacement :
